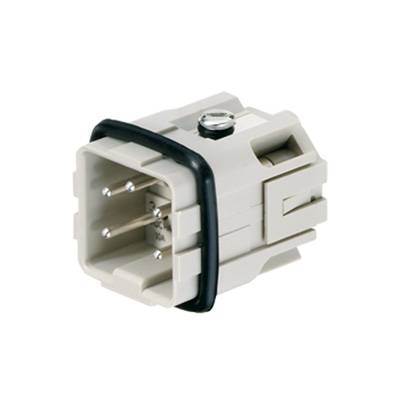

Weidmüller HDC HA 4 MS 1498300000 Wstawka pinowa męska 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wstawka pinowa męska
Połączenie komponentów
śrubowe
Seria wtyków RockStar
RockStar® HDC HA
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
4 + PE
Karta katalogowa (PDF)
5 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
55,68 zł
3
6% = 3,08 zł
52,60 zł
5
8% = 4,31 zł
51,37 zł
10
9% = 5,13 zł
50,55 zł
25
11% = 6,05 zł
49,63 zł
50
13% = 7,08 zł
48,60 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (55,68 zł / Sztuka)
55,68 zł
68,49 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 5 sztuka
Cechy produktu
wkład HDC, złącze męskie, 250 V, 22 A, Liczba biegunów: 4, złącze śrubowe, Wielkość konstrukcyjna: 1
- HDC HA 4 MS
Dane techniczne
- Waga netto: 20 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 21 mm
- wysokość: 36,5 mm
- głębokość: 21 mm
- wielkość: 1
- seria:
- Napięcie znamionowe (DIN EN 61984): 400 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 4 kV
- prąd znamionowy (DIN EN 61984): 16 a
- klasa palności zgodnie z UL 94: V-0
- oporność skrośna: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i zgodne z wymaganiami kolejowymi)
- grupa izolacji: IIIa
- cykle wtykowe AG: ≥ 500
- rodzaj połączenia PE: Połączenie śrubowe
- przekrój przewodu AWG (PE), maks.: AWG 14
- przewody przyłączeniowe AWG (PE), min.: AWG 20
- długość zacisku: 15 mm
- przewód PE: 15
- moment dokręcania maks. PE: 0,5 Nm
- śruba mocująca: M 3
- wymiar końcówki (PE): SD 0,6 x 3,5
- powierzchnia: Srebrny, pasywowany
- materiał: Stop miedzi:
- Rozmiar ostrza płaskie (połączenie śrubowe): SD 0,6 x 3,5
- Rodzaj produktu
Wstawka pinowa męska
- Seria wtyków RockStar
RockStar® HDC HA
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
śrubowe
- Łączna ilość styków
4 + PE
- Maksymalne pole przekroju przewodnika
2.5 mm²
- Ilość styków
4
- Minimalne pole przekroju przewodnika
0.5 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
21
36.5 mm
21 mm
400 V
4
Pin
-40-125 °C
V0
4 kV
Screw connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 202763 Weidmüller HDC HA 4 MS 1498300000 Wstawka pinowa męska 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 202763 Weidmüller HDC HA 4 MS 1498300000 Wstawka pinowa męska 1 szt.
Opis
Weidmüller 1498300000 |Mała i wąska seria HA znajduje zastosowanie na ograniczonej przestrzeni. Płaszczyzna przyłączania przewodów jest rozplanowana jako element śrubowy. Liczba biegunów: 3 - 4 prąd pomiarowy: 16 / 22 A napięcie pomiarowe: 250 V napięcie znamionowe według UL/CSA: 600 V AC/DC Przyłącze śrubowe
