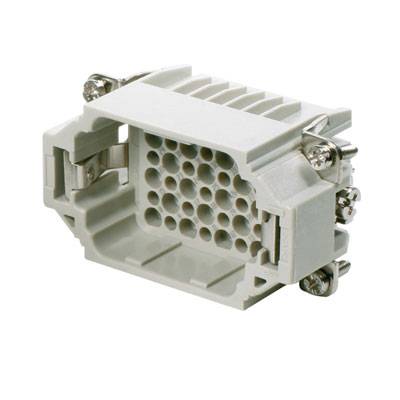

Weidmüller HDC HDD 42 MC 1651170000 Wstawka pinowa męska 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wstawka pinowa męska
Połączenie komponentów
zaciskane
Seria wtyków RockStar
RockStar® HDC HDD
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
42 + PE
Karta katalogowa (PDF)
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
96,75 zł
3
4% = 4,21 zł
92,54 zł
5
6% = 5,90 zł
90,85 zł
10
7% = 7,01 zł
89,74 zł
25
9% = 8,27 zł
88,48 zł
50
10% = 9,68 zł
87,07 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Suma (96,75 zł / Sztuka)
zł
119,00 zł
z VAT (klient indywidualny)
Cechy produktu
wkład HDC, złącze męskie, 250 V, 10 A, Liczba biegunów: 42, Przyłącze zagniatane, Wielkość konstrukcyjna: 4
- HDC HDD 42 MC
Dane techniczne
- Waga netto: 45 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 34 mm
- wysokość: 35 mm
- głębokość: 64 mm
- długość podstawy: 64 mm
- wielkość: 4
- seria:
- Napięcie znamionowe HDD (DIN EN 61984): 250 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 4 kV
- prąd znamionowy (DIN EN 61984): 10 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 4mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i kolejowe-wykwalifikowany)
- grupa izolacji: IIIa
- - cykle połączeń AG: ≥ 500
- cykli połączeń au: ≥ 500
- PE rodzaj połączenia: Śrubowe
- przekrój przewodu AWG (PE), maks.: AWG 14
- przekrój przewodu AWG (PE), min.: AWG 20
- długość ściągania izolacji: 8 mm
- przyłącze PE:
- Moment dokręcenia 10 mm maks. Do przyłącza PE:
- Moment dokręcania min. 1,5 Nm Przyłącze PE:
- Śruba mocująca 1,2 Nm: M 4
- wymiar ostrza krzyżakowe: Rozmiar
- ostrza PZ1, szczelina krzyżowa (PE): SD 0,6 x 3,5, SD 0,8 x 4,0
- wysokość wtyczki: 35 mm
- Rodzaj produktu
Wstawka pinowa męska
- Seria wtyków RockStar
RockStar® HDC HDD
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
zaciskane
- Łączna ilość styków
42 + PE
- Maksymalne pole przekroju przewodnika
2.5 mm²
- Ilość styków
42
- Minimalne pole przekroju przewodnika
0.14 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
34
35 mm
64 mm
250 V
42
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.05 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
Do pobrania
Karta katalogowa
Karta katalogowa 202850 Weidmüller HDC HDD 42 MC 1651170000 Wstawka pinowa męska 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 202850 Weidmüller HDC HDD 42 MC 1651170000 Wstawka pinowa męska 1 szt.
Informacje
Informacje 202850 Weidmüller HDC HDD 42 MC 1651170000 Wstawka pinowa męska 1 szt.
Opis
Weidmüller 1651170000 |Seria HDD z toczonymi stykami zaciskanymi jest obliczona na duże liczby biegunów na minimalnej przestrzeni. dzięki mniejszej formie użytkownicy zaoszczędzą miejsca przy instalacji, bez konieczności ograniczania liczby biegunów.Poziom przyłączenia przewodu ma formę styku zaciskanego. Od dziesięcioleci w użyciu jest sprawdzona technika złączy zaciskanych. Dostawa wkładów nie obejmuje styków zaciskanych. liczba biegunów: 42 prąd znamionowy: 10 A napięcie znamionowe: 250 V napięcie znamionowe wg UL/CSA: 600 V AC/DC złącze zaciskane
