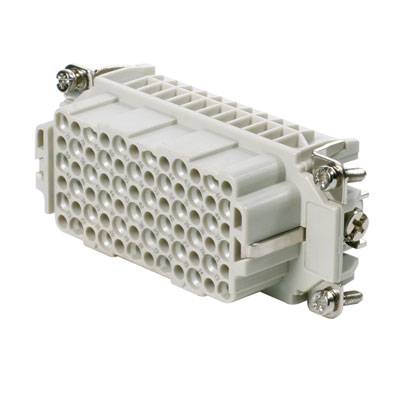

Weidmüller HDC HDD 72 FC 1651200000 Wkładka złącza żeńskiego 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wkładka złącza żeńskiego
Połączenie komponentów
zaciskane
Seria wtyków RockStar
RockStar® HDC HDD
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
72 + PE
Karta katalogowa (PDF)
5 Sztuki
Pokaż produkty alternatywne
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
96,75 zł
3
4% = 4,21 zł
92,54 zł
5
6% = 5,90 zł
90,85 zł
10
7% = 7,01 zł
89,74 zł
25
9% = 8,27 zł
88,48 zł
50
10% = 9,68 zł
87,07 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (96,75 zł / Sztuka)
96,75 zł
119,00 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 5 sztuka
Cechy produktu
wkład HDC, złącze żeńskie, 250 V, 10 A, Liczba biegunów: 72, Przyłącze zagniatane, Wielkość konstrukcyjna: 6
- HDC HDD 72 FC
Dane techniczne
- Waga netto: 57 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 34 mm
- wysokość: 33 mm
- głębokość: 84,5 mm
- wysokość gniazdo: 33 mm
- długość podstawy: 84,5 mm
- wielkość: 6
- seria:
- Napięcie znamionowe HDD (DIN EN 61984): 250 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 4 kV
- prąd znamionowy (DIN EN 61984): 10 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 4mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i kolejowe-wykwalifikowany)
- grupa izolacji: IIIa
- - cykle połączeń AG: ≥ 500
- cykli połączeń au: ≥ 500
- PE rodzaj połączenia: Śrubowe
- przekrój przewodu AWG (PE), maks.: AWG 14
- przekrój przewodu AWG (PE), min.: AWG 20
- długość ściągania izolacji: 8 mm
- przyłącze PE:
- Moment dokręcenia 10 mm maks. Do przyłącza PE:
- Moment dokręcania min. 1,5 Nm Przyłącze PE:
- Śruba mocująca 1,2 Nm: M 4
- wymiar ostrza krzyżakowe: Rozmiar
- ostrza PZ1, szczelina krzyżowa (PE): SD 0,6 x 3,5, SD 0,8 x 4,0
- Rodzaj produktu
Wkładka złącza żeńskiego
- Seria wtyków RockStar
RockStar® HDC HDD
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
zaciskane
- Łączna ilość styków
72 + PE
- Maksymalne pole przekroju przewodnika
2.5 mm²
- Ilość styków
72
- Minimalne pole przekroju przewodnika
0.14 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 202855 Weidmüller HDC HDD 72 FC 1651200000 Wkładka złącza żeńskiego 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 202855 Weidmüller HDC HDD 72 FC 1651200000 Wkładka złącza żeńskiego 1 szt.
Opis
Weidmüller 1651200000 |Seria HDD z toczonymi pinami zagniatanymi jest przystosowana do dużej liczby biegunów na małej przestrzeni. dzięki mniejszym rozmiarom użytkownicy oszczędzają miejsce podczas instalacji, bez konieczności ograniczania biegunów. Płaszczyzna przyłączania przewodów jest rozplanowana jako terminal do zagniatania. Od dziesięcioleci stosuje się cenioną przyłączeniową technikę zagniatania. Piny do zagniatania nie należą do zakresu dostawy wkładek. Liczba biegunów: 144 prąd pomiarowy: 10 A napięcie pomiarowe: 250 V napięcie znamionowe według UL/CSA: 600 V AC/DC Złącze zagniatane
