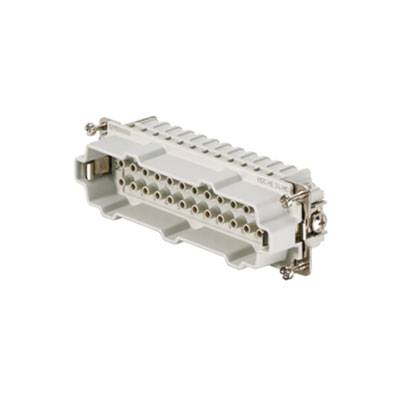

Weidmüller HDC HE 24 MC 1211500000 Wstawka pinowa męska 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wstawka pinowa męska
Połączenie komponentów
zaciskane
Seria wtyków RockStar
RockStar® HDC HE
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
24 + PE
Karta katalogowa (PDF)
5 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
58,12 zł
3
6% = 3,21 zł
54,91 zł
5
8% = 4,50 zł
53,62 zł
10
9% = 5,35 zł
52,77 zł
25
11% = 6,32 zł
51,80 zł
50
13% = 7,39 zł
50,73 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (58,12 zł / Sztuka)
58,12 zł
71,49 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 5 sztuka
Cechy produktu
wkład HDC, złącze męskie, 500 V, 16 A, Liczba biegunów: 24, Przyłącze zagniatane, Wielkość konstrukcyjna: 8
- HDC HE 24 MC
Dane techniczne
- Waga netto: 64 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 34 mm
- wysokość: 34 mm
- głębokość: 111 mm
- długość podstawy: 111 mm
- wielkość: 8
- serii:
- Napięcie znamionowe HE (DIN EN 61984): 500 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 6 kV
- prąd znamionowy (DIN EN 61984): 16 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniona włóknem szklanym (UL i kolejowe-wykwalifikowany)
- grupa izolacji: IIIa
- - cykle połączeń AG: ≥ 500
- cykli połączeń au: ≥ 500
- PE rodzaj połączenia: Śrubowe
- przekrój przewodu AWG (PE), maks.: AWG 12
- przekrój przewodu AWG (PE), min.: AWG 20
- długość ściągania izolacji: 7,5 mm
- przyłącze PE:
- Moment dokręcenia 10 mm maks. Do przyłącza PE:
- Moment dokręcania min. 1,5 Nm Przyłącze PE:
- Śruba mocująca 1,2 Nm: M 4
- wymiar ostrza krzyżakowe: Rozmiar
- ostrza PH1, rowek (przyłącze PE): SD 0,8 x 4,0
- wysokość wtyczki: 34 mm
- Rodzaj produktu
Wstawka pinowa męska
- Seria wtyków RockStar
RockStar® HDC HE
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
zaciskane
- Łączna ilość styków
24 + PE
- Maksymalne pole przekroju przewodnika
4 mm²
- Ilość styków
24
- Minimalne pole przekroju przewodnika
0.5 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
34
34 mm
111 mm
500 V
24
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
III
3
0.5-4 mm²
4-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 201640 Weidmüller HDC HE 24 MC 1211500000 Wstawka pinowa męska 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 201640 Weidmüller HDC HE 24 MC 1211500000 Wstawka pinowa męska 1 szt.
Opis
Weidmüller 1211500000 |Płaszczyzna przyłączania przewodów jest rozplanowana jako terminal do zagniatania. Od dziesięcioleci stosuje się cenioną przyłączeniową technikę zagniatania. Terminale do zagniatania nie należą do zakresu dostawy wkładek. Liczba biegunów: 48prąd pomiarowy: 16 A napięcie pomiarowe: 500 V napięcie znamionowe UL/CSA: 600 V AC/DC Przyłącze zagniatane
