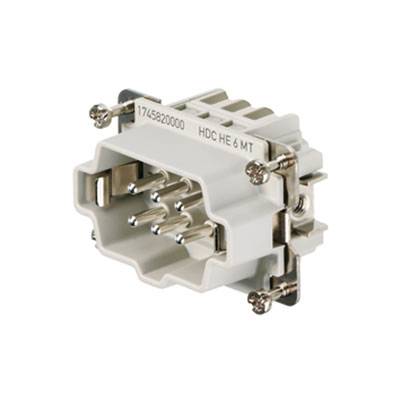

Weidmüller HDC HE 6 MT 1745820000 Wstawka pinowa męska 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wstawka pinowa męska
Połączenie komponentów
sprężynowe
Seria wtyków RockStar
RockStar® HDC HE
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
6 + PE
Karta katalogowa (PDF)
5 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
56,50 zł
3
6% = 3,13 zł
53,37 zł
5
8% = 4,39 zł
52,11 zł
10
9% = 5,21 zł
51,29 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (56,50 zł / Sztuka)
56,50 zł
69,50 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 5 sztuka
Cechy produktu
wkład HDC, złącze męskie, 500 V, 24 A, Liczba biegunów: 6, złącze sprężynowe, Wielkość konstrukcyjna: 3
- HDC HE 6 MT
Dane techniczne
- Waga netto: 43 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 34 mm
- wysokość: 33,5 mm
- głębokość: 51 mm
- długość podstawy: 51 mm
- wielkość: 3
- serii:
- Napięcie znamionowe HE (DIN EN 61984): 500 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 6 kV
- prąd znamionowy (DIN EN 61984): 24 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i certyfikat kolejowy)
- grupa izolacji: IIIa
- cykle wtykowe AG: ≥ 500
- rodzaj połączenia PE: Połączenie śrubowe
- przewodu AWG (PE), maks.: AWG 12
- przekrój przewodu AWG (PE), min.:
- Długość ściągania izolacji AWG 20: Długość ściągania izolacji
- 10 mm przyłącze PE: 8 mm
- moment obrotowy maks. PE: Złącze PE:
- Moment dokręcania min. 1,5 Nm Przyłącze PE:
- Śruba mocująca 1,2 Nm: M 4
- wymiar końcówki krzyżakowej: Rozmiar
- ostrza PH1, szczelina (PE): SD 0,8 x 4,0
- powierzchnia: Srebrny pasywowany
- materiał: Stop miedzi
- wymiar ostrza płaskie (połączenie śrubowe): SD 0.5 x 3.0
- wysokość wtyczki: 33,5 mm
- Rodzaj produktu
Wstawka pinowa męska
- Seria wtyków RockStar
RockStar® HDC HE
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
sprężynowe
- Łączna ilość styków
6 + PE
- Maksymalne pole przekroju przewodnika
2.5 mm²
- Ilość styków
6
- Minimalne pole przekroju przewodnika
0.25 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
34
33.5 mm
51 mm
500 V
6
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
24 A
Thermoplastic
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 203353 Weidmüller HDC HE 6 MT 1745820000 Wstawka pinowa męska 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 203353 Weidmüller HDC HE 6 MT 1745820000 Wstawka pinowa męska 1 szt.
Opis
Weidmüller 1745820000 |Płaszczyzna przyłączania przewodów jest rozplanowana jako elementy sprężynowe. dzięki temu praktycznie nie wymaga konserwacji przy istnieniu pewnego i trwałego połączenia odpornego na wibracje. Liczba biegunów: 6 prąd pomiarowy: 24 A napięcie pomiarowe: 500 V napięcie znamionowe według UL/CSA: 600 V AC/DC Złącze sprężynowe
