Weidmüller HDC HSB 6 MS 7 - 12 1498800000 Wstawka pinowa męska 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu

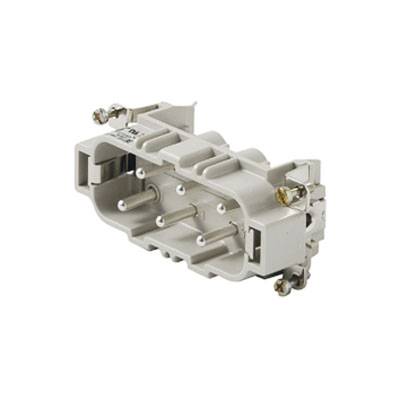

Wstawka pinowa męska
Połączenie komponentów
śrubowe
Seria wtyków RockStar
RockStar® HDC HSB
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
6 + PE
Karta katalogowa (PDF)
5 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
129,27 zł
3
4% = 5,63 zł
123,64 zł
5
6% = 7,87 zł
121,40 zł
10
7% = 9,36 zł
119,91 zł
25
9% = 11,05 zł
118,22 zł
50
10% = 12,93 zł
116,34 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (129,27 zł / Sztuka)
129,27 zł
159,00 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 5 sztuka
Cechy produktu
wkład HDC, złącze męskie, 400 V, 35 A, Liczba biegunów: 6, złącze śrubowe, Wielkość konstrukcyjna: 6
- HDC HSB 6 MS 7 - 12
Dane techniczne
- Waga netto: 82 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 34 mm
- wysokość: 34 mm
- głębokość: 84,5 mm
- długość podstawy: 84,5 mm
- wielkość: 6
- serii:
- Napięcie znamionowe HSB (DIN EN 61984): 400 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 6 kV
- prąd znamionowy (DIN EN 61984): 35 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i certyfikat kolejowy)
- grupa izolacji: IIIa
- cykle wtykowe AG: ≥ 500
- rodzaj połączenia PE: Połączenie śrubowe
- przewodu AWG (PE), maks.: AWG 10
- przekrój przewodu AWG (PE), min.:
- Długość ściągania izolacji AWG 20: Długość ściągania izolacji
- 10 mm przyłącze PE: 11 mm
- moment obrotowy maks. PE: Złącze PE:
- Moment dokręcania min. 2,5 Nm Przyłącze PE:
- Śruba mocująca 2 Nm: M 5
- rozmiar końcówki krzyżakowej: Rozmiar
- ostrza PZ2, płaski (PE): 1 x 5,5
- powierzchnia: Srebrny pasowany
- materiał: Stop miedzi
- wymiar ostrza płaskie (połączenie śrubowe): Gniazdo wtykowe SD 0,8 x 4,0
- wysokość: 34 mm
- Rodzaj produktu
Wstawka pinowa męska
- Seria wtyków RockStar
RockStar® HDC HSB
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
śrubowe
- Łączna ilość styków
6 + PE
- Maksymalne pole przekroju przewodnika
6 mm²
- Ilość styków
6
- Minimalne pole przekroju przewodnika
0.5 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 202768 Weidmüller HDC HSB 6 MS 7 - 12 1498800000 Wstawka pinowa męska 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 202768 Weidmüller HDC HSB 6 MS 7 - 12 1498800000 Wstawka pinowa męska 1 szt.
Opis
Weidmüller 1498800000 |Seria HSB umożliwia równoczesne podłączenie 35 A na każdym styku. Podłączenia wykonywane jako śrubowe zapewniają bezpieczne i niezawodne złącza. Poziom przyłączania przewodów jest zaprojektowany jako element śrubowy. Wszystkie przyłączeniowe elementy śrubowe są wyposażone w sprężynę zabezpieczającą przewód. Liczba biegunów: 12 prąd znamionowy: 35 A napięcie znamionowe: 400 V napięcie nominalne wg UL/CSA: 600 V AC/DC Złącze śrubowe
