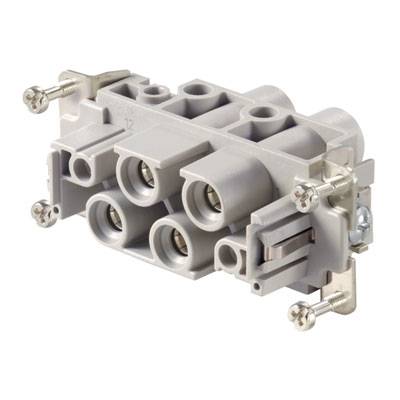

Weidmüller HDC S4/2 FS 1023230000 Wkładka złącza żeńskiego 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wkładka złącza żeńskiego
Połączenie komponentów
śrubowe
Seria wtyków RockStar
RockStar® HDC
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
4 + 2 + PE
Karta katalogowa (PDF)
5 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
145,53 zł
3
3% = 4,73 zł
140,80 zł
5
5% = 6,62 zł
138,91 zł
10
5% = 7,87 zł
137,66 zł
25
6% = 9,30 zł
136,23 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (145,53 zł / Sztuka)
145,53 zł
179,00 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 5 sztuka
Cechy produktu
Wkład HDC, złącze żeńskie, 830 V, 80 A
- HDC S4/2 FS
Dane techniczne
- Waga netto: 109 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zabrudzenia: 3
- szerokość: 34 mm
- wysokość: 46,2 mm
- głębokość: 84,5 mm
- wysokość gniazdo: 46,2 mm
- długość podstawy: 84,5 mm
- wielkość: 6
- seria: Napięcie
- znamionowe (DIN EN 61984): 830 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 8 kV
- prąd znamionowy (DIN EN 61984): 80 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 1 mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i certyfikat kolejowy)
- grupa izolacji: IIIa
- cykle wtykowe AG: ≥ 500
- rodzaj połączenia PE: Połączenie śrubowe
- przewodu AWG (PE), maks.: AWG 6
- przekrój przewodu AWG (PE), min.:
- Długość ściągania izolacji AWG 20: Długość ściągania izolacji
- 13 mm przyłącze PE: 15 mm
- moment obrotowy maks. PE: Złącze PE:
- Moment dokręcania min. 2,5 Nm Przyłącze PE:
- Śruba mocująca 2 Nm: M 5
- rozmiar końcówki krzyżakowej: Rozmiar PH2
- , szczelina (PE): SD 1,2 x 6,5
- powierzchnia: Srebrny pasowany
- materiał: Stop miedzi
- wymiar końcówki płaskie (połączenie śrubowe): SD 0,8 x 4,0
- liczba styków zasilania: 4
- Rodzaj produktu
Wkładka złącza żeńskiego
- Seria wtyków RockStar
RockStar® HDC
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
śrubowe
- Łączna ilość styków
4 + 2 + PE
- Maksymalne pole przekroju przewodnika
16 mm²
- Ilość styków
4
2
- Minimalne pole przekroju przewodnika
1.5 mm²
- Maksymalne pole przekroju przewodu zasilającego
16 mm²
- Minimalne pole przekroju przewodu zasilającego
1.5 mm²
- Maksymalne pole przekroju przewodu kontrolującego
2.5 mm²
- Minimalne pole przekroju przewodu kontrolującego
0.5 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 195789 Weidmüller HDC S4/2 FS 1023230000 Wkładka złącza żeńskiego 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 195789 Weidmüller HDC S4/2 FS 1023230000 Wkładka złącza żeńskiego 1 szt.
Opis
Weidmüller 1023230000 |Seria MixMate charakteryzuje się tym, że w jednym złączu wtykowym jest możliwe jednoczesne przenoszenie dużych prądów i napięć pomiarowych, jak również sygnałów. Płaszczyzna przyłączania przewodów jest rozplanowana jako element śrubowy. Wszystkie przyłączeniowe elementy śrubowe są wyposażone w sprężynę zabezpieczającą drut. Przyłącze śrubowe.
