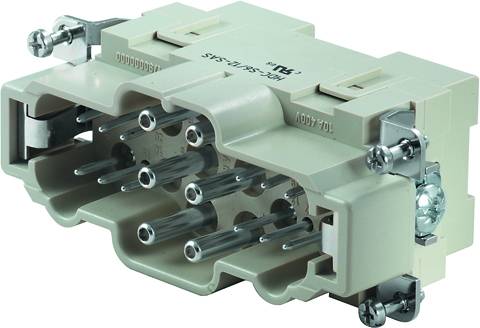

Weidmüller HDC S6 12 SAS 1790000000 Wstawka pinowa męska 10 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wstawka pinowa męska
Połączenie komponentów
połączenie śrubowe osiowe
Seria wtyków RockStar
RockStar® HDC 48A
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
6 + 12 + PE
Karta katalogowa (PDF)
1 Sztuki
Liczba (Rozmiar opakowania 10 szt.)
Suma (293,42 zł / Sztuka)
2934,15 zł
3609,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 zestaw/y
Dane techniczne
- Waga netto: 147 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 34 mm
- wysokość: 47,3 mm
- głębokość: 84,5 mm
- długość podstawy: 84,5 mm
- wielkość: 6
- serii: Mixmate
- napięcie znamionowe (DIN EN 61984): 690 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 8 kV
- prąd znamionowy (DIN EN 61984): 48 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i certyfikat kolejowy)
- grupa izolacji: IIIa
- cykle wtykowe AG: ≥ 500
- rodzaj połączenia PE: Połączenie śrubowe
- przewodu AWG (PE), maks.: AWG 8
- przekrój przewodu AWG (PE), min.:
- Długość ściągania izolacji AWG 14: Długość ściągania izolacji
- 8 mm przyłącze PE: 8 mm
- moment obrotowy maks. PE: Złącze PE:
- Moment dokręcania min. 2,5 Nm Przyłącze PE:
- Śruba mocująca 2 Nm: M 5
- rozmiar końcówki krzyżakowej: Rozmiar
- ostrza PZ2, płaski (złącze PE): SD 0,8 x 4,0
- powierzchnia: Srebrny pasywowany
- materiał: Wtyk stop miedzi
- wysokość: 47,3 mm
- liczba styków zasilania: 6
- Rodzaj produktu
Wstawka pinowa męska
- Seria wtyków RockStar
RockStar® HDC 48A
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
połączenie śrubowe osiowe
- Łączna ilość styków
6 + 12 + PE
- Maksymalne pole przekroju przewodnika
10 mm²
- Ilość styków
6
12
- Minimalne pole przekroju przewodnika
2.5 mm²
- Maksymalne pole przekroju przewodu zasilającego
10 mm²
- Minimalne pole przekroju przewodu zasilającego
2.5 mm²
- Maksymalne pole przekroju przewodu kontrolującego
2.5 mm²
- Minimalne pole przekroju przewodu kontrolującego
0.5 mm²
- Zawartość
10 szt.
- Styk ochronny
tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 194503 Weidmüller HDC S6 12 SAS 1790000000 Wstawka pinowa męska 10 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 194503 Weidmüller HDC S6 12 SAS 1790000000 Wstawka pinowa męska 10 szt.
Opis
Weidmüller 1790000000 |Seria MixMate charakteryzuje się tym, że w jednym złączu wtykowym jest możliwe jednoczesne przenoszenie dużych prądów i napięć pomiarowych, jak również sygnałów. Do mocowania przewodów można zastosować osiową technikę śrubową. Technika przyłączeniowa TOP
