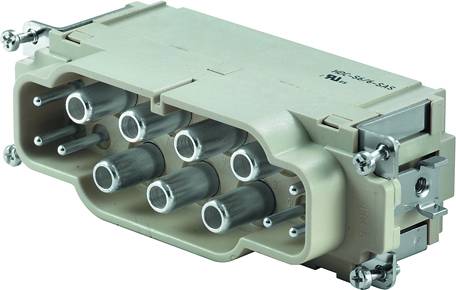

Weidmüller HDC S6 6 SAS 1790030000 Wstawka pinowa męska 10 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wstawka pinowa męska
Połączenie komponentów
połączenie śrubowe osiowe
Seria wtyków RockStar
RockStar® HDC 48A
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
6 + 6 + PE
Karta katalogowa (PDF)
5 Sztuki
Liczba (Rozmiar opakowania 10 szt.)
Suma (330,81 zł / Sztuka)
3308,13 zł
4069,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 5 zestaw/y
Dane techniczne
- Waga netto: 286 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 34 mm
- wysokość: 47,8 mm
- głębokość: 111 mm
- długość podstawy: 111 mm
- wielkość: 8
- serii: Mixmate
- napięcie znamionowe (DIN EN 61984): 690 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 8 kV
- prąd znamionowy (DIN EN 61984): 100 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 1 mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i certyfikat kolejowy)
- grupa izolacji: IIIa
- cykle wtykowe AG: ≥ 500
- rodzaj połączenia PE: Połączenie śrubowe
- przewodu AWG (PE), maks.: AWG 2
- przewody przyłączeniowe AWG (PE), min.:
- Długość ściągania izolacji AWG 6: Długość ściągania izolacji
- : 13 mm przewód PE: 8 mm moment przyłącza
- PE: Maks. Przyłącze PE:
- Moment dokręcania min. 8 Nm Złącze PE:
- Powierzchnia 6 Nm: Materiał srebrny pasywowany
- :
- Wtyk stop miedzi wysokość: 47,8 mm
- liczba styków zasilania: 6
- Rodzaj produktu
Wstawka pinowa męska
- Seria wtyków RockStar
RockStar® HDC 48A
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
połączenie śrubowe osiowe
- Łączna ilość styków
6 + 6 + PE
- Maksymalne pole przekroju przewodnika
35 mm²
- Ilość styków
6
6
- Minimalne pole przekroju przewodnika
16 mm²
- Maksymalne pole przekroju przewodu zasilającego
35 mm²
- Minimalne pole przekroju przewodu zasilającego
16 mm²
- Maksymalne pole przekroju przewodu kontrolującego
2.5 mm²
- Minimalne pole przekroju przewodu kontrolującego
0.5 mm²
- Zawartość
10 szt.
- Styk ochronny
tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 194506 Weidmüller HDC S6 6 SAS 1790030000 Wstawka pinowa męska 10 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 194506 Weidmüller HDC S6 6 SAS 1790030000 Wstawka pinowa męska 10 szt.
Opis
Weidmüller 1790030000 |Seria MixMate charakteryzuje się tym, że w jednym złączu wtykowym jest możliwe jednoczesne przenoszenie dużych prądów i napięć pomiarowych, jak również sygnałów. Do mocowania przewodów można zastosować osiową technikę śrubową. Technika przyłączeniowa TOP
