Weidmüller MCZ CFC 4-20MA 8461490000 Przetwornik sygnału 10 szt.

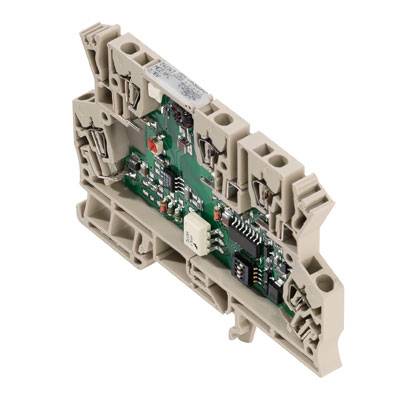

Płytka elektroniczna z zieloną płytką drukowaną, zamontowana w beżowej obudowie z tworzywa sztucznego. Posiada kilka złączy i elementów.

Rodzaj produktu

Przetwornik sygnału

Sygnał wejściowy (maks.)

20 mA

Model katalogowy producenta

MCZ CFC 4-20MA

Wymiary

(D x S x W) 91 x 6 x 6 mm

Połączenie komponentów

sprężynowe

Karta katalogowa (PDF)

Dostawa w pt. 9.10

5 Sztuki

Pokaż produkty alternatywne

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (563,33 zł / Sztuka)

5999,19 zł

-6 %

5633,33 zł

6929,00 zł

z VAT (klient indywidualny)

Bezpłatna dostawa

tylko 650,40 zł

Dostępnych jest tylko 5 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Głębokość: 63.2 mm
Waga netto: 28.3 g
Temperatura robocza: od 0 °C do +50 °C
Temperatura przechowywania od -20 °C do +85°C
Liczba wejść: 1
Liczba wyjść: 1
Poziom wyjściowy: PNP, Ub-0,7 V
Izolacja galwaniczna: między wejściem / wyjściem / zasilaniem
Dokładność: 0,15% pełnej skali FSR
Szyna DIN TS 35
Napięcie wytrzymywane impulsowo: 1,5 kV
Prześwit i droga upływu:> 2mm
Przekrój przyłącza przewodu AWG, min.: AWG 26
Przekrój przyłącza przewodu AWG, maks.: AWG 16

Model katalogowy producenta: MCZ CFC 4-20MA

Rodzaj produktu: Przetwornik sygnału

Sygnał wejściowy (maks.): 20 mA

Wymiary: (D x S x W) 91 x 6 x 6 mm

Połączenie komponentów: sprężynowe

Sygnał wyjściowy (napięcie): PNP. Ub-0.7 V

Sygnał wyjściowy (natężenie): 20 mA

Zasilanie (zakres): 100 V (max)

Maksymalne napięcie robocze: 100 V

Obciążenie: 600 Ω

Sygnał wejściowy (natężenie): 4 mA-20 mA

Rezystancja wejściowa: 50 Ω

Zawartość: 10 szt.

Szerokość produktu: 6 mm

Wysokość produktu: 6 mm

Długość produktu: 91 mm

Zgodne z RoHS: Tak

Pobór prądu: 14 mA

Maksymalna temperatura otoczenia: +50 °C

Minimalna temperatura otoczenia: 0 °C

Napięcie zasilania: 24 V/DC

Napięcie zasilania U(B): 24 VDC

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Minimalny przekrój przewodu elastycznego: 0.5 mm²

Głębokość produktu: 63.2 mm

Produkt przemysłowy: tak

Typ: MCZ planu funkcji CFC 4-20 MA

Waga: 28.3 g

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 391352 Weidmüller MCZ CFC 4-20MA 8461490000 Przetwornik sygnału 10 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 391352 Weidmüller MCZ CFC 4-20MA 8461490000 Przetwornik sygnału 10 szt.

Opis

Weidmüller 8461490000 |Zasilane z zewnątrz przetworniki sygnałów/ separatory zasilania ACT20M-CI-CO, MAS RPS/RPSH, MCZ CFCi WAS/WAZ 4/5 C do transmisji, separacji i konwertowania normowanych sygnałów prądowych DC,są opcjonalnie wykonane w szerokościach 6 mm (ACT20M/MCZ), 12,5 mm (WAS/WAZ4) lub 17,5 mm(WAS/WAZ5).Kanał wejściowy i wyjściowy oraz zasilanie są całkowicie od siebie odseparowane galwanicznie.Sygnał wejściowy jest konwertowana na wartość prądu / napięcia DC (ACT20M, WAS/WAZ) lub na częstotliwość proporcjonalną (MCZ CFC) 0...1/ 4/ 8/ 16 kHz. Przetworniki sygnału WAVESERIES są alternatywnie oferowane z częstotliwością graniczną 10 Hz (WAS/WAZ4) lub 20 kHz (WAS/WAZ5), do szybkiego przetwarzania sygnałów.Separatory zasilania MAS/RPS/RPSH mogą zaopatrywać zewnętrzne czujniki 2-przewodowe i są opcjonalnie przystosowane do przesyłania protokołów HART (MAS RPSH). Napięcie zasilające 24 VDC można połączyć poprzecznie po stronie modułu używając CH20M BUS-PROFIL (ACT20M Series)lub mostków wtykanych ZQV4N (MAS/MCZ) bądź ZQV 2,5N (WAS/WAZ). Międzynarodowe certyfikaty, jak ATEX Zone2, UL C1D2 i FM Div2 umożliwiają stosowanie w obszarach zagrożonych eksplozją.
