Weidmüller MCZ R 24VDC 1CO TRAK Przekaźnik sprzęgający 24 V/DC 6 A 1 zestyk przełączny 10 szt.

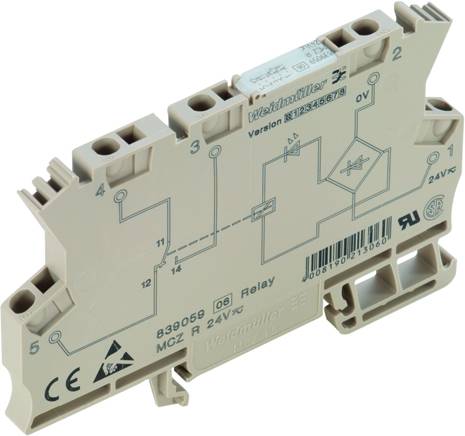

Moduł przekaźnikowy Weidmüller R 24V w kolorze beżowym, z elektrycznymi schematami połączeń i symbolami, przeznaczony do zastosowań przemysłowych.

Rodzaj produktu

Przekaźnik sprzęgający

Rodzaj styku

1 zestyk przełączny

Napięcie znamionowe

24 V/DC

Maksymalne napięcie przełączania

250 V/AC

Maksymalne natężenie przełączania

6 A

Karta katalogowa (PDF)

Dostawa w pt. 18.12.2026

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (147,89 zł / Sztuka)

1478,86 zł

1819,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 211,37 zł

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik interfejsów

Opakowanie przemysłowe, zawartość 10 sztuk

Dane techniczne

Wilgotność: 95% przez 30 dni, niewielka kondensacja zgodnie z EN 50155
Temperatura przechowywania: -40 °C...85 °C
Moc znamionowa: 195...500 mW
Napięcie odpowiedzi/odpadu typ.: 14 V / 3 V DC
Wskaźnik stanu: zielona dioda LED
Znamionowe napięcie przełączania: 250 VAC
Prąd załączenia: 6 A
Zdolność łączeniowa DC (omowa), maks.: 120 W @ 24 V
Min. zdolność przełączania: 100 mA @ 12 V
Maksymalna częstotliwość przełączania przy obciążeniu znamionowym: 0,1 Hz
Szyna DIN TS 35
Przycisk testowy: nie
Wskaźnik położenia przełącznika mechanicznego: nie
Napięcie znamionowe: 300 V
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Wytrzymałość dielektryczna wejście - wyjście: 4 kVeff / 1 s
Napięcie wytrzymywane impulsowo: 4 kV (1,2/50 µs)
Długość zdejmowania izolacji z połączenia znamionowego: 8 mm
Powierzchnia zacisku, przyłącze znamionowe: 1,5 mm²
Powierzchnia zacisku, min.: 0,5 mm²
Powierzchnia zacisku, maks.: 1,5 mm²
Przekrój przyłącza przewodu, litego, min.: 0,5 mm²
Przekrój przyłącza przewodu, litego, maks.: 1,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, min.: 0,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, maks.: 1,5 mm²
Przekrój przyłącza przewodu AEH z cienkiego drutu z kołnierzem z tworzywa sztucznego DIN 46228/4, min.: 0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu AEH z kołnierzem z tworzywa sztucznego DIN 46228/4, maks.: 1,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.: 0,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.: 1,5 mm²
Wymiar ostrza: 0,6 x 3,5 mm
Napięcie łączeniowe DC, maks.: 250 V
opóźnienie wyłączenia:< 50ms

Rodzaj produktu: Przekaźnik sprzęgający

Model katalogowy producenta: MCZ R 24VDC 1CO TRAK

Połączenie komponentów: sprężynowe

Kolor: beżowy

Rodzaj styku: 1 zestyk przełączny

Materiał styku: AgSnO

Napięcie znamionowe: 24 V/DC

Maksymalne napięcie przełączania: 250 V/AC

Maksymalne natężenie przełączania: 6 A

Maksymalna moc przełączania: 1500 VA

Żywotność mechaniczna: 10 x 10⁶ cykli

Prześwit odstępu cewki/styku: 5.5 mm

: IP20

Maksymalna temperatura: +70 °C

Minimalna temperatura: -25 °C

Głębokość produktu: 63.2 mm

Szerokość produktu: 6.1 mm

Wysokość produktu: 91 mm

Wymiary: (S x W x G) 6.1 x 91 x 63.2 mm

Zawartość: 10 szt.

Produkt przemysłowy: tak

Waga: 27.2 g

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 391666 Weidmüller MCZ R 24VDC 1CO TRAK Przekaźnik sprzęgający 24 V/DC 6 A 1 zestyk przełączny 10 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 391666 Weidmüller MCZ R 24VDC 1CO TRAK Przekaźnik sprzęgający 24 V/DC 6 A 1 zestyk przełączny 10 szt.

Opis

Weidmüller 8713890000 |Przy szerokości 6 mm przekaźniki MCZ R zalicza się do najwęższych w swojej kategorii. Ma następujące cechy: złącze sprężynowe wbudowane połączenie poprzeczne na wejściu/wyjściu Przekrój zaciskanych przewodów wynosi 0,5...1,5 mm².
