WIKA 14427604 TR10-B PT100 Termometry oporowe -30 do 300 °C
Numer producenta
Numer produktu
Rodzaj produktu
Termometry oporowe
Typ czujnika
PT100
Minimalny zakres pomiarowy temperatury
-30 °C
Maksymalny zakres pomiarowy temperatury
300 °C
Model katalogowy producenta
TR10-B
Karta katalogowa (PDF)
Liczba
Suma (1665,85 zł / Sztuka)
1665,85 zł
2049,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Sygnał wyjściowy: 4... 20 mA, technologia 2-przewodowa
- Jednostka: °C
- Projekt: Głowa
- Pieczęć: miedziana
- Początek zakresu pomiarowego - znak: minus
- Początek zakresu pomiarowego: 30
- Koniec zakresu pomiarowego - znak: plus (włącznie z 0)
- Koniec zakresu pomiarowego: 300
- Zakres temperatur wybranej klasy: -30...+300°C
- Puszka przyłączeniowa: BSZ, aluminiowa, kształt kulisty, pokrywa uchylna
- Wejście kablowe: standardowe wejście kablowe
- Rozmiar gwintu wejścia kablowego: M20 x 1,5
- Nadajnik: T15, nadajnik cyfrowy, 4…20 mA, programowalny
- Podłączenie do rurki szyjki: M24 x 1,5
- Długość szyjki [MH/N]: 150 mm
- Średnica wkładu pomiarowego: 6 mm
- Materiał osłony wkładki pomiarowej: stal CrNi 1.4571
- Długość wkładki pomiarowej w obudowie wymiennej [l5]: 285 mm
- Nadajnik położenia montażowego: wkład pomiarowy
- Ochrona przeciwwybuchowa: Bez
- Dopuszczalna temperatura otoczenia przetwornika: Standard -40...85°C
- Konfiguracja: Konfiguracja specyficzna dla klienta
- Konfiguracja czujnika: Pt100
- Konfiguracja wejściowa: 4-żyłowa
- Sygnalizacja błędu: 3,5 mA
- Rurka szyjkowa: D = 12 x 2,5 mm (DIN 43772)
- Rozmiar gwintu: M18x1,5
- Materiał rurki szyjki: stal CrNi 1.4571
- Długość montażowa [A] [l1/A/U2]: 110 mm
- Rodzaj produktu
Termometry oporowe
- Model katalogowy producenta
TR10-B
- Typ czujnika
PT100
- Wyjście czujnika
analogowe prądowe
- Minimalny sygnał wyjściowy
4 mA
- Maksymalny sygnał wyjściowy
20 mA
- Minimalny zakres pomiarowy temperatury
-30 °C
- Maksymalny zakres pomiarowy temperatury
300 °C
- Zakres pomiarowy temperatury
-30 do 300 °C
- Materiał obudowy
aluminium
- Klasa dokładności czujnika
A
- Długość produktu
110 mm
- Średnica produktu
6 mm
- Wymiary
(Ø x D) 6 mm x 110 mm
- Zawartość
1 szt.
Do pobrania
Karta katalogowa
Karta katalogowa 3525812 WIKA 14427604 TR10-B PT100 Termometry oporowe -30 do 300 °C
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3525812 WIKA 14427604 TR10-B PT100 Termometry oporowe -30 do 300 °C
Opis

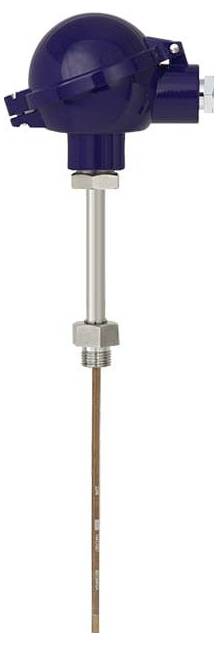

Termometr oporowy TR10-B do montażu w rurze ochronnej
Dane techniczne zgodnie z kartą katalogową: TE 60.02
1xPt100, 4-żyłowy
Klasa A, EN 60751
Zakres temperatur wybranej klasy: -30...+300°C
Puszka przyłączeniowa: BSZ, aluminiowa, kształt kulisty, pokrywa uchylna
Wejście kablowe: standardowe wejście kablowe
Rozmiar gwintu wejścia kablowego: M20 x 1,5
Nadajnik: T15, nadajnik cyfrowy, 4…20 mA, programowalny
Podłączenie do rurki szyjki: M24 x 1,5
Rurka szyjkowa: D = 12 x 2,5 mm (DIN 43772)
Rozmiar gwintu: M18x1,5
Materiał rurki szyjki: stal CrNi 1.4571
Długość szyjki [MH/N]: 150 mm
Długość montażowa [A] [l1/A/U2]: 110 mm
Średnica wkładu pomiarowego: 6 mm
Materiał osłony wkładki pomiarowej: stal CrNi 1.4571
Pieczęć: miedziana
Nadajnik położenia montażowego: wkład pomiarowy
Długość wkładki pomiarowej w obudowie wymiennej [l5]: 285 mm
Cyfrowy przetwornik temperatury do termometrów rezystancyjnych T15
Dane techniczne zgodnie z kartą katalogową: TE 15.01
Sygnał wyjściowy: 4... 20 mA, technologia 2-przewodowa
Projekt: Głowa
Ochrona przeciwwybuchowa: Bez
Dopuszczalna temperatura otoczenia przetwornika: Standard -40...85°C
Konfiguracja: Konfiguracja specyficzna dla klienta
Konfiguracja czujnika: Pt100
Konfiguracja wejściowa: 4-żyłowa
Jednostka: °C
Początek zakresu pomiarowego - znak: minus
Początek zakresu pomiarowego: 30
Koniec zakresu pomiarowego - znak: plus (włącznie z 0)
Koniec zakresu pomiarowego: 300
Sygnalizacja błędu: 3,5 mA
