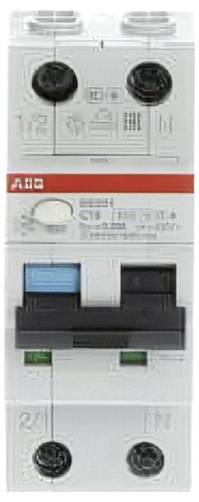

Wyłącznik różnicowoprądowy/automatyczny ABB 2CSR255180R1164 16 A 0.03 A 240 V
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wyłącznik różnicowoprądowy/automatyczny
Ilość styków
2
Typ wyzwalacza
C
Znamionowe natężenie różnicowe
0.03 A
Natężenie znamionowe - zaokrąglone
16 A
Dane techniczne
- Rodzaj produktu
Wyłącznik różnicowoprądowy/automatyczny
- Ilość styków
2
- Typ wyzwalacza
C
- Znamionowe natężenie różnicowe
0.03 A
- Kolor
biały
- Wymiary
(D x S x W) 69 x 35 x 85 mm
- Zawartość
1 szt.
- Natężenie znamionowe
16 A
- Natężenie znamionowe - zaokrąglone
16 A
- Natężenie graniczne
6 kA
- Napięcie robocze
230 V
- Napięcie znamionowe
240 V
- Szerokość produktu
35 mm
- Wysokość produktu
85 mm
- Długość produktu
69 mm
- UKCA
tak
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3789672 Wyłącznik różnicowoprądowy/automatyczny ABB 2CSR255180R1164 16 A 0.03 A 240 V
Opis
Wyłączniki różnicowoprądowe (RCBO) zapewniają ochronę przed obrażeniami ciała i uszkodzeniem mienia, a także ochronę przed pożarami wywołanymi elektrycznością zgodnie z normami DIN VDE 0100-410 i DIN VDE 0100-530. Zapewniają ochronę obwodów jednofazowych przed prądami przeciążeniowymi i zwarciowymi, ochronę przed prądami przemiennymi sinusoidalnymi i prądami tętniącymi ze składową stałą prądu zwarciowego do 6 mA względem ziemi. Oprócz ochrony przed uszkodzeniami (ochrona przed dotykiem pośrednim), ochrona dodatkowa (przy I₁n = 30 mA) i ochrona przeciwpożarowa (przy I₁n = 300 mA). Spełniają normy produktowe IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Obszary zastosowań obejmują zastosowania domowe, komercyjne i przemysłowe. Szeroka gama akcesoriów oferuje wszystko, czego potrzebujesz do realizacji zadań instalacyjnych. Liczne homologacje sprawiają, że DS201 nadaje się do stosowania na całym świecie. Znamionowa zdolność wyłączania zgodnie z normą IEC/EN 61009 Icn = 6 kA. RCBO DS201 A Typ A to wyłącznik 1-biegunowy zabezpieczony (LS), 2-biegunowy przełączający.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Typ prądu zwarciowego: Typ A
- Napięcie robocze urządzenia testowego (Ut): (minimalne) 170 V, (maksymalne) 264 V
- Napięcie próby izolacji: 2 kV
- Znamionowa zdolność wyłączania zwarciowego (Icu): 10 kA
- Znamionowa zdolność wyłączania (IΔm): EN 61009-1 6000 A, IEC 61009-1 6000 A
- Znamionowa zdolność wyłączania Im, znamionowa zdolność wyłączania zwarcia IΔm (Ics): 7,5 kA
- Pobór mocy: dowolny
- Wskaźnik położenia przełącznika: Czerwony WŁ. / Zielony WYŁ.
- Klasa ograniczenia energii: 3
- Żywotność elektryczna: 10.000 cykli
- Trwałość mechaniczna: 20 000 cykli
- Liczba chronionych słupów: 1
- Liczba biegunów: 1P+N
- Liczba odstępów między modułami na szynie DIN: 2
- Wskaźnik błędu: niebieskie oznaczenie na dźwigni zmiany biegów
- Opóźnienie czasowe FI: natychmiastowe
- Pozycja przewodu neutralnego: prawa
- Moment obrotowy dokręcenia: 2.8 N
- m
- Typ akcesorium: styk pomocniczy, styk sygnałowy/pomocniczy, styk pomocniczy montowany od dołu, wyzwalacz wzrostowy, wyzwalacz podnapięciowy, napęd silnikowy/zdalny
- Typ obudowy: Grupa materiałów izolacyjnych I - II, RAL 7035
- Typ zacisku śrubowego: odporne na zakłócenia, dwukierunkowe połączenie podnośnika cylindra
- Materiał dźwigni zmiany biegów: Grupa izolacji II, czarny, plombowany
- Możliwość dołączenia akcesoriów: Tak
- Opcja połączenia:
- Szyna fazowa 10 ... 10 mm²
- wielopasmowe 0,75 ... 25 mm²
- Elastyczny z końcówką kablową o przekroju 0,75 mm² ... 16 mm²
- elastyczny 0,75 ... 16 mm²
- Przekrój projektowy: (1 - sztywny) 0,75 … 25 mm², (4 - linkowy) 0,75 … 16 mm²
- Długość zdejmowania izolacji: 12 mm
- Rodzaj podłączenia: Zaciski śrubowe
- Projekt panelu sterowania: Przełącznik
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
