Wyłącznik różnicowoprądowy/automatyczny Siemens 5SU13566GV06 6 A
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wyłącznik różnicowoprądowy/automatyczny
Ilość styków
2
Typ wyzwalacza
B
Natężenie znamionowe - zaokrąglone
6 A
Natężenie graniczne
6 kA
Karta katalogowa (PDF)
Liczba (Rozmiar opakowania 36 szt.)
Suma (311,63 zł / Sztuka)
11 218,70 zł
13 799,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Liczba jednostek podziału szerokości: 2
- Liczba cykli testowych / ocena środowiskowa: 28
- Moment dokręcania / w przypadku połączenia śrubowego / minimalny: 2,5 Nm
- Moment dokręcania / w przypadku połączenia śrubowego / maksymalnie 3 Nm
- Wersja typu podstawowego: 5SU1
- Pozycja montażowa: dowolna
- Głębokość montażu: 70 mm
- Żywotność mechaniczna (cykle łączeniowe) / typowa: 10000
- Ilość biegunów / Uwaga: 1P+N
- Liczba biegunów / z zabezpieczeniem: 1
- Pozycja / kabel przyłącza sieciowego: Do wyboru góra lub dół
- Wyposażenie produktu / ochrona przed dotykiem: Tak
- Właściwości produktu / bezhalogenowy: Tak
- Właściwość produktu / możliwość zaplombowania: Tak
- Właściwość produktu / bezsiliconey: Tak
- Funkcja produktu / przewód neutralny: Tak
- Zdolność przełączania (Icu+): 25 kA
- Zdolność przełączania prądu/zgodnie z EN 60898: 6 kA
- Zdolność przełączania prądu/zgodnie z IEC 60947-2: 25 kA
- Stopień ochrony IP: IP20, w przypadku montażu na szynie, z podłączonymi przewodami
- Temperatura otoczenia/podczas pracy/min.: Od -25°C
- Temperatura otoczenia / podczas pracy / maks.: +55°C.
- Strata mocy / przy wartości znamionowej prądu / przy AC / przy ciepłym stanie pracy / na biegun: 2,7 W.
- Strata mocy / maks.: 5,4 W.
- Stopień zanieczyszczenia: 2
- Częstotliwość napięcia zasilania 50 Hz
- Częstotliwość robocza / uwaga: 50 Hz
- Kategoria przepięcia III
- Charakterystyka wyłączania: Nieopóźnione
- Prąd wyzwalania: 30 ma
- Przydatność do integracji / montażu podtynkowego: Tak
- Napięcie izolacji: 264 V
- Funkcja ochrony / błędne wyzwalanie: Tak
- Napięcie zasilania / dla urządzenia kontrolnego / minimalne: 195 V.
- Do łączenia przekroju poprzecznego przewodu/jednożyłowego: 0,75 mm² - 35 m²
- Przyłączane przekrój poprzeczny/ cienkie druty / z obróbką końcówek kablowych: 0,75 mm² - 25 m²
- Do łączenia przekroju poprzecznego przewodu/wielożyłowego: 0,75 mm² - 35 m²
- Specyfikacja
nieopóźniony
- Napięcie znamionowe
230/240 V/AC
- Rodzaj produktu
Wyłącznik różnicowoprądowy/automatyczny
- Ilość styków
2
- Klasa pracy
3
- Typ wyzwalacza
B
- Zgodne z RoHS
Tak

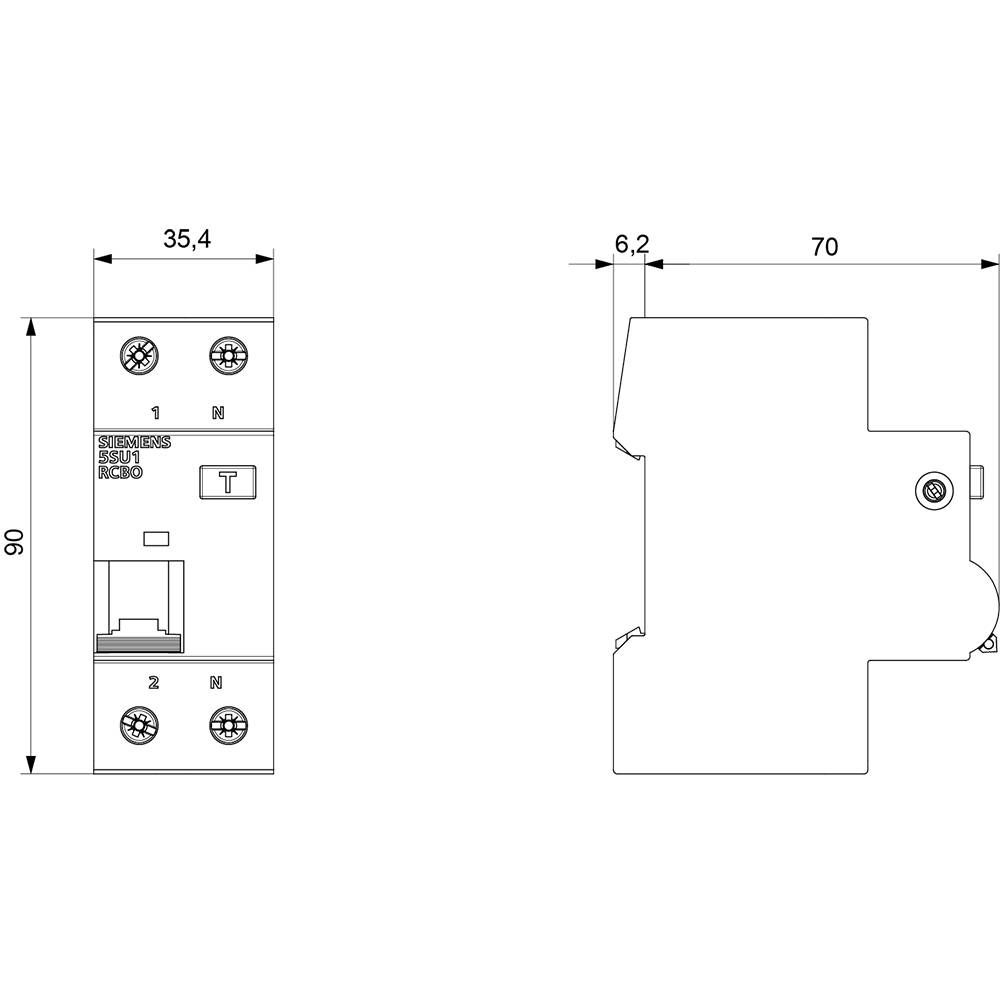

- Wymiary
(S x W x G) 36 x 90 x 77 mm
- Zawartość
36 szt.
- Natężenie znamionowe
6 A
- Natężenie znamionowe - zaokrąglone
6 A
- Natężenie graniczne
6 kA
- Szerokość produktu
36 mm
- Wysokość produktu
90 mm
- Głębokość produktu
77 mm
AC
70 mm
6 A
230 V
B
264 V
0.03 A
A
1 kA
3
2
2
2
IP20
1
TRUE
25 kA
TRUE
2
TRUE
4
6
Undelayed
6
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2262674 Wyłącznik różnicowoprądowy/automatyczny Siemens 5SU13566GV06 6 A
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2262674 Wyłącznik różnicowoprądowy/automatyczny Siemens 5SU13566GV06 6 A
Opis
5SU1 FI/LS typ A 30mA B6 6kA 1+N 2TE, opakowanie zbiorcze 36 sztuk FI/LS do kombinowanej ochrony przeciwzwarciowej i ochrony przed przypadkowym kontaktem. Opatentowane wyłączniki RCBO firmy Siemens - jako ważny element urządzeń ochronnych SENTRON do instalacji elektrycznych, umożliwiają połączoną ochronę osobistą, przeciwpożarową i kablową w jednym urządzeniu. Oprócz wykrywania prądów zwarciowych oferują również niezawodną ochronę przed zwarciami i przeciążeniami dzięki zintegrowanemu urządzeniu zabezpieczającemu przed przetężeniem. Wyłączniki RCBO firmy Siemens jako połączenie wyłączników różnicowoprądowych i miniaturowych wyłączników automatycznych charakteryzują się przede wszystkim: 1. Zwiększone bezpieczeństwo pracy i dostępność systemu dzięki oddzielnemu wyłączeniu danego obwodu. 2. Niezależnie od tego, czy prądy różnicowe sinusoidalne AC, czy łagodne prądy różnicowe DC – Siemens oferuje odpowiedni typ i wersje specjalne dla wszystkich wymagań. 3. Niezawodne bezpieczeństwo podczas instalacji dzięki dołączonej w standardzie osłonie uchwytu i dotyku. 4. Beznarzędziowe zdejmowanie z szyny lub z zespołu szynowego dzięki wygodnej obsłudze ręcznej. 5. Wyraźnie widoczny wskaźnik położenia przełącznika. 6. Kod DataMatrix z przodu urządzenia dostarcza wszystkich informacji o wyłączniku RCBO szybko i łatwo. 7. Być chronione zgodnie z normami: wyłączniki RCBO są zgodne z przepisami DIN VDE. 8. Optymalna technologia dla Twojego bezpieczeństwa - od Siemens.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
