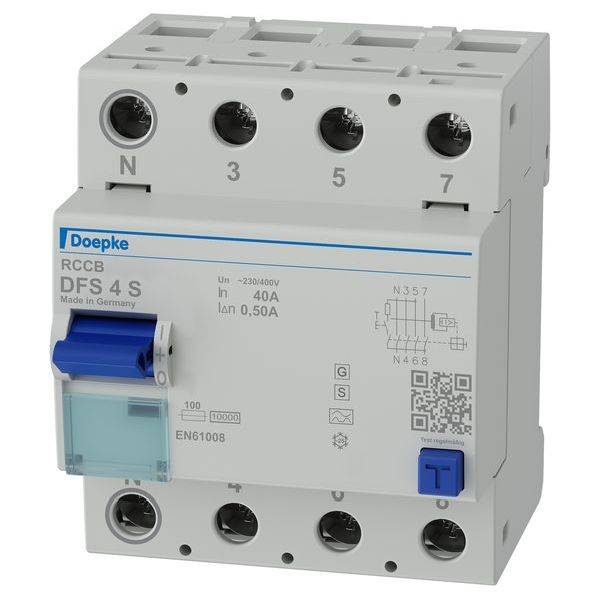

Wyłącznik różnicowoprądowy Doepke 09137905

Wyłączniki różnicowoprądowe (RCCB) wyłączają zasilanie w przypadku wystąpienia niebezpiecznie wysokiego prądu różnicowego. W ten sposób chronisz ludzi, zwierzęta i systemy. DFS 4 to dwu- lub czterobiegunowe wyłączniki różnicowoprądowe do sieci jedno- i trójfazowych. W wersji standardowej urządzenia kompaktowe mają szerokość czterech modułów. Są dostępne w wielu różnych typach i konstrukcjach prądu różnicowego o prądach znamionowych do 125 A. Duże, piętrowe zaciski mogą pomieścić również przewody o dużych przekrojach. Wyzwalana pozycja przełącznika wielofunkcyjnego ułatwia rozwiązywanie problemów. Bezpłatne oprogramowanie do etykiet pomaga w etykietowaniu. Przełączniki typu A są wrażliwe na impulsy i prąd przemienny. Funkcja ta jest niezależna od napięcia sieciowego. Selektywne wyłączniki różnicowoprądowe są stosowane w systemach z rozkładem schodkowym. W przypadku awarii zostaje uruchomiony tylko przełącznik, w którego części systemu występuje prąd zwarciowy. Selektywny RCCB zapewnia ochronę przeciwpożarową i awaryjną (w przypadku kontaktu pośredniego), ale nie zapewnia dodatkowej ochrony (kontakt bezpośredni, ochrona osobista). Urządzenia w wersji standardowej przeznaczone są do monitorowania obwodów o napięciu znamionowym 230, 400 V, V i częstotliwości znamionowej 50 Hz. Cechy: Opóźnienie reakcji przy selektywnym wykonaniu; wysoka odporność na udarowe prądy różnicowe i impulsy prądu następczego sterowane napięciem sieciowym; Wyzwalanie niezależne od napięcia sieciowego i pomocniczego; czuły na przemienne i pulsujące stałe prądy różnicowe (typ A) mały rozmiar dla wszystkich prądów znamionowych; wysoka wytrzymałość zwarciowa; dwustronne zaciski piętrowe do dużych przekrojów przewodów i połączeń szynowych; wskaźnik położenia przełączania; Okno podglądu etykiet; Wielofunkcyjne pokrętło przełącznika z trzema pozycjami: „włączony”, „wyłączony”, „wyzwalany”; Podłączenie przewodu neutralnego C1, położenie przewodu neutralnego z lewej strony; Rodzaj montażu: szybkie mocowanie do szyny montażowej; Dowolna pozycja montażowa; Kierunek podawania dowolny; Obszary zastosowań: Główne dystrybucje w rozbudowanych zasilaczach z układami TN-S, TT i TN-CS, np.: Np. na pola namiotowe, mariny, ogródki działkowe, powierzchnie wystawowe. Selektywne wyłączniki różnicowoprądowe chronią kable od głównej dystrybucji do podrozdzielni; Nie można go stosować w sieciach TN-C oraz do ochrony systemów, w których sprzęt elektroniczny może powodować gładkie stałe prądy różnicowe lub prądy różnicowe o częstotliwościach innych niż 50 Hz. Nie ma tu mowy o kompleksowej ochronie. Do takich zastosowań polecamy nasze wyłączniki różnicowoprądowe czułe na AC/DC (typ B lub B+); Uwagi: Aby zapewnić selektywność wyłącznika RCCB. Znamionowy prąd różnicowy selektywnego wyłącznika różnicowoprądowego musi być wybrany co najmniej o jeden poziom wyżej niż prąd wyłącznika natychmiastowego znajdującego się za nim.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
