Wyłącznik zasilania Siemens 3RV1011-1CA10 3 NO Zakres ustawienia (Prąd): 1.8 - 2.5 A Maksymalne napięcie przełączania: 6

Elektryczny przełącznik z napisem 'Siemens Sirius', pokazujący przełączenie z 'I' (Włączenie) na 'O' (Wyłączenie), z zielonym przyciskiem do 'Testu'.

Zdjęcie poglądowe

Pomieszczenie maszynowe z otwartymi elektrycznymi szafkami rozdzielczymi. W tle, za mokrym od deszczu oknem, widać rozmyty obraz maszyny.

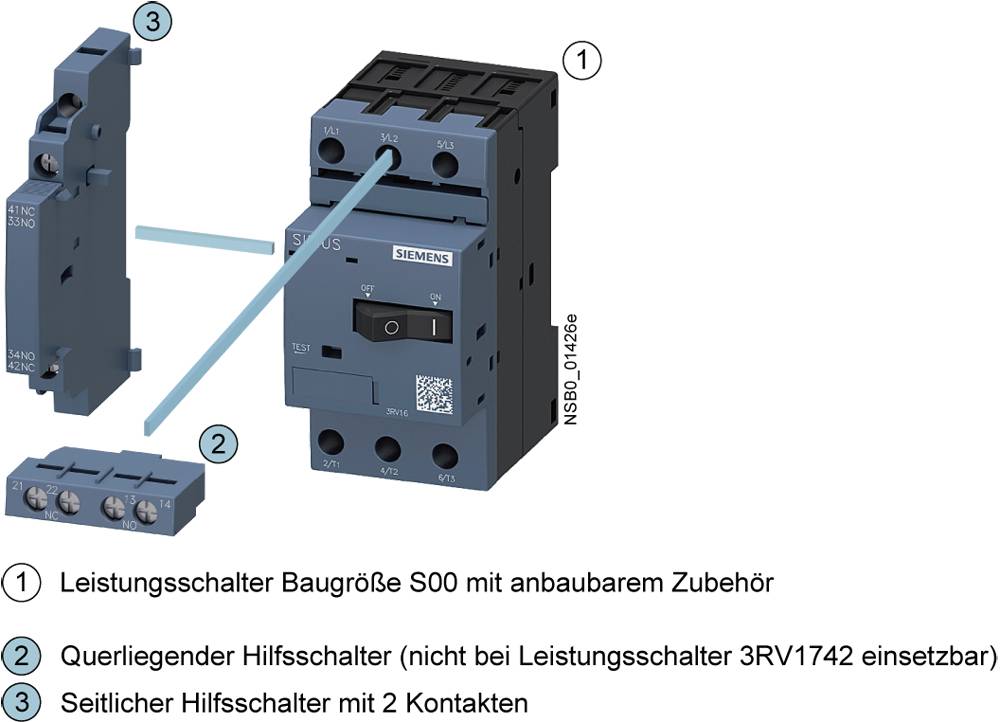

Wyłącznik samoczynny rozmiaru S00 z dodatkowym wyposażeniem pomocniczym pokazuje wyłącznik z dwoma stykami pomocniczymi, jednym umieszczonym z boku, drugim ułożonym poprzecznie.

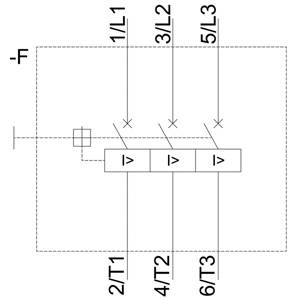

Schematyczny schemat obwodu elektrycznego z przełącznikami: 1/L1, 3/L2, 5/L3 to wejścia; 2/T1, 4/T2, 6/T3 to wyjścia.

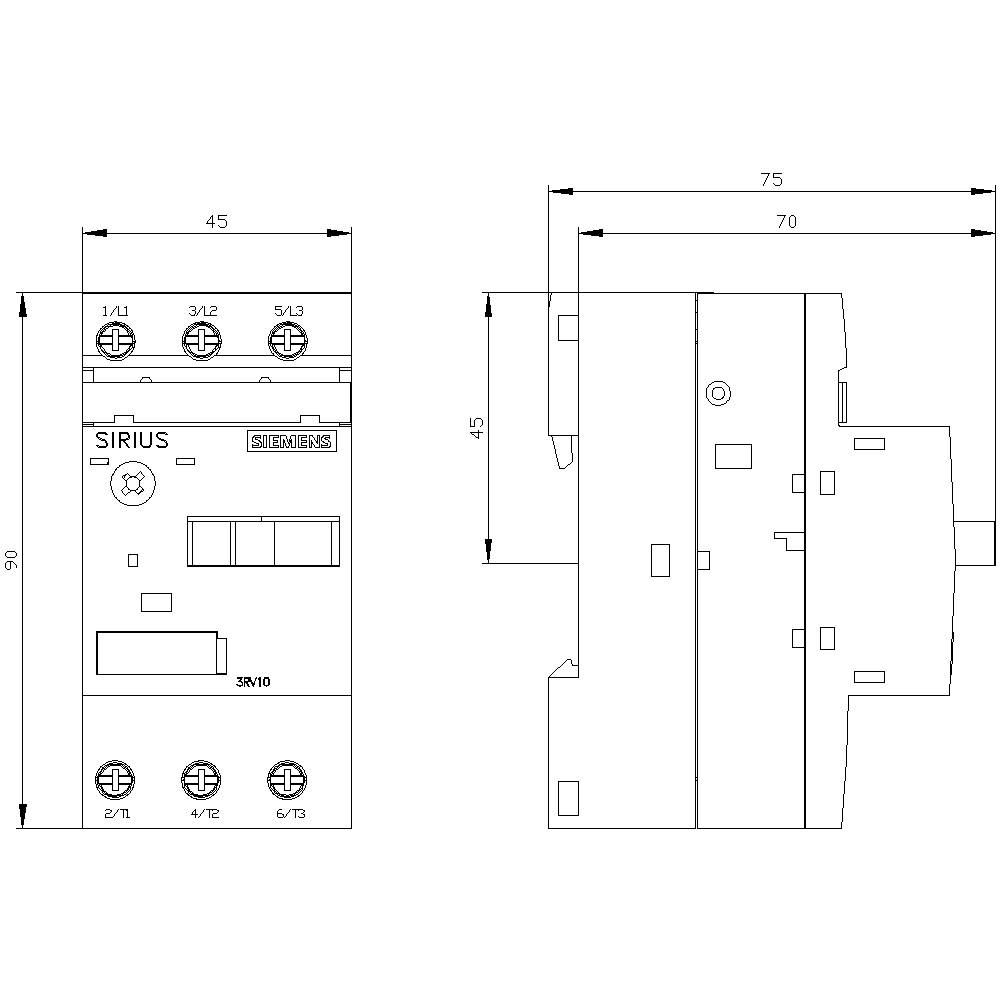

Rysunek techniczny modułu komponentów elektrycznych. Przedstawia widok z przodu i z boku wraz z wymiarami i szczegółami przyłączy.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik zasilania

Maksymalne ustawienie natężenia

2.5 A

Rodzaj styku

3 NO

Połączenie komponentów

terminal śrubowy

Model katalogowy producenta

3RV1011-1CA10

Karta katalogowa (PDF)

Dostawa w pon. 19.10

Liczba

Sztuki

Suma (308,13 zł / Sztuka)

308,13 zł

379,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 48,77 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Wyłącznik zasilania

Model katalogowy producenta: 3RV1011-1CA10

Rozmiar: S00

Minimalne ustawienie natężenia: 1.8 A

Maksymalne ustawienie natężenia: 2.5 A

Zakres ustawienia (Prąd): 1.8 - 2.5 A

Rodzaj styku: 3 NO

Ilość pinów: 3 styki

Rodzaj styku pomocnicznego: 3 NO

Maksymalne napięcie przełączania: 690 V/AC

Pasuje do przekaźników: Siemens serii S00

Pasuje do przekaźników marki: Siemens

Sposób montażu: przykręcany

Cechy przekaźnika: styk pomocniczy

Połączenie komponentów: terminal śrubowy

: IP20

Głębokość produktu: 81 mm

Szerokość produktu: 45 mm

Wysokość produktu: 90 mm

Wymiary: (S x W x G) 45 x 90 x 81 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Wielkość: S00

Specyfikacja: Wyłączniki

Zakres regulacji: 1,80 - 2,50 A

Typ: 3RV1011-1CA10

Napięcie robocze: 690 V / 50/60 Hz

: 45

: 90 mm

: 75 mm

: 0.75 kW

: FALSE

: 2.5 A

: FALSE

: 3

: 690-690 V

: 1.8-2.5 A

: IP20

: TRUE

: Screw connection

: Rocker lever

: Magnetic

: 0.4 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: nie dotyczy

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Maksymalne ustawienie natężenia

Minimalne ustawienie natężenia

Wyłącznik zasilania Siemens 3RV1011-1CA10 3 NO Zakres ustawienia (Prąd): 1.8 - 2.5 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502432

Ten produkt

2.5 A

1.8 A

Wyłącznik S00 Siemens 3RV1011-0CA10 Siemens N/A 690 V / 50/60 Hz

Numer produktu502415

0.25 A

0.18 A

Wyłącznik zasilania Siemens 3RV1011-0EA10 3 NO Zakres ustawienia (Prąd): 0.28 - 0.4 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502417

0.4 A

0.28 A

Wyłącznik zasilania Siemens 3RV1011-0FA10 3 NO Zakres ustawienia (Prąd): 0.35 - 0.5 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502418

0.5 A

0.35 A

Wyłącznik zasilania Siemens 3RV1011-0GA10 3 NO Zakres ustawienia (Prąd): 0.45 - 0.63 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502419

0.63 A

0.45 A

Wyłącznik zasilania Siemens 3RV1011-0HA10 3 NO Zakres ustawienia (Prąd): 0.55 - 0.8 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502420

0.8 A

0.55 A

Wyłącznik zasilania Siemens 3RV1011-0JA10 3 NO Zakres ustawienia (Prąd): 0.7 - 1 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502427

1 A

0.7 A

Wyłącznik zasilania Siemens 3RV1011-0KA10 3 NO Zakres ustawienia (Prąd): 0.9 - 1.25 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502428

1.25 A

0.9 A

Wyłącznik zasilania Siemens 3RV1011-1AA10 3 NO Zakres ustawienia (Prąd): 1.1 - 1.6 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm sztuka 1 szt.

Numer produktu502429

1.6 A

1.1 A

Wyłącznik zasilania Siemens 3RV1011-1BA10 3 NO Zakres ustawienia (Prąd): 1.4 - 2 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm sztuka 1 szt.

Numer produktu502431

2 A

1.4 A

Do pobrania

Karta katalogowa

Karta katalogowa 502432 Wyłącznik zasilania Siemens 3RV1011-1CA10 3 NO Zakres ustawienia (Prąd): 1.8 - 2.5 A Maksymalne napięcie przełączania: 6

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 502432 Wyłącznik zasilania Siemens 3RV1011-1CA10 3 NO Zakres ustawienia (Prąd): 1.8 - 2.5 A Maksymalne napięcie przełączania: 6

Opis

Siemens 3RV1011-1CA10 |
Ogólny opis:
Wyłączniki 3RV1 to kompaktowe wyłączniki ograniczające dopływ prądu, które zostały zoptymalizowane do odgałęzień odbiorników. Przełączniki stosowane są do włączania i ochrony silników prądu zmiennego do 45 kW przy AC 400 V, nadają się także do pozostałych odbiorników o wartości prądu znamionowego do 100 A Wyłączniki 3RV1 oraz styczniki 3RT1 zasilane są energią elektryczną i zostały dopasowane do siebie pod względem wzornictwa, dlatego mogą zostać bez problemu zmontowane jako odgałęzienia odbiornika.
Wyłączniki 3RV1 można stosować do ochrony silnika, transformatora i instalacji dzięki zabezpieczeniu przed zwarciem i przeciążeniem
Najważniejsze funkcje:
Odporny na zmienne warunki klimatyczne, zasilanie od góry lub od dołu, przyłączanie śrubowe bez łączników pomocniczych, duży wybór akcesoriów do wszystkich wielkości, Class10, zgodny z: EN 60079-7/14, EN 60947-1/-4-1, certyfikaty UL, CSA, ochrona przed dotykiem zgodnie z DIN VDE 0106 część 100, maks. prąd znamionowy 50 A (45 kW przy 400 V/AC), niezwykle długa żywotność.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
