Wyłącznik zasilania Siemens 3RV2011-1GA10 Zakres ustawienia (Prąd): 4.5 - 6.3 A Maksymalne napięcie przełączania: 690 V/

Czarno-szary wyłącznik mocy Siemensa z pokrętłem na przedniej części, używany do sterowania obwodami elektrycznymi.

Zdjęcie poglądowe

Otwarta szafa sterownicza obok okna z kroplami deszczu, pokazująca przemysłową pralkę podczas pracy.

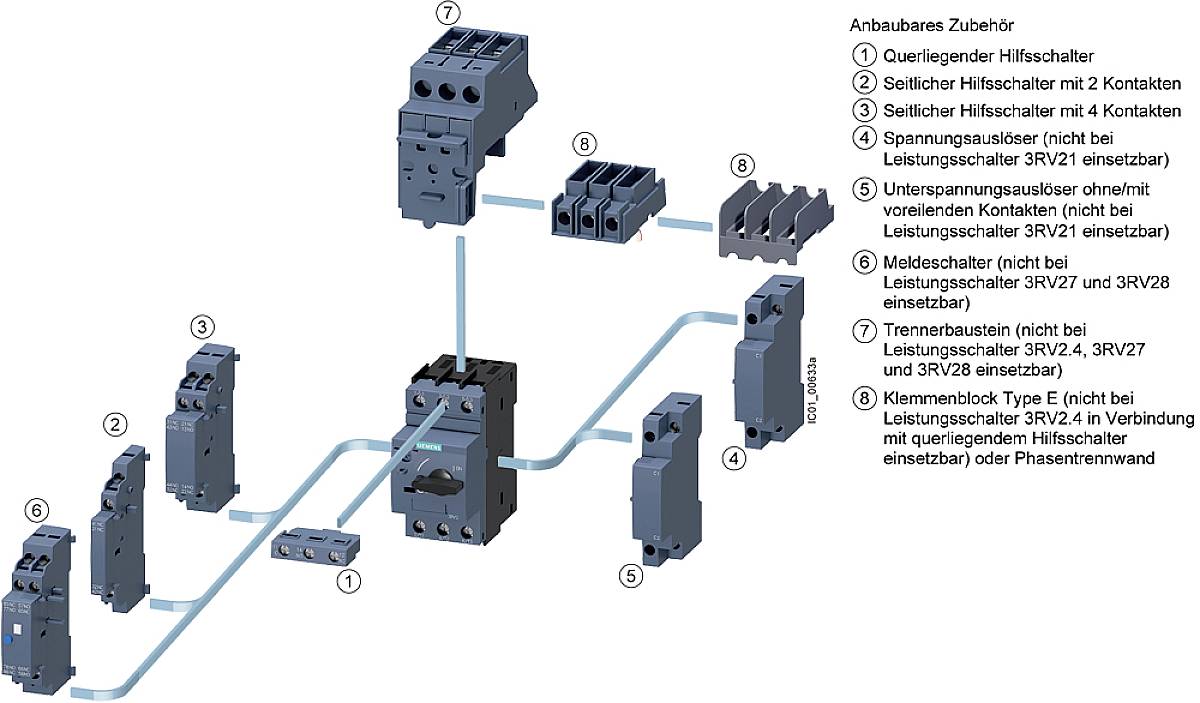

Diagram 'Komponenty modułowe do zabudowy' z opisanymi przełącznikami i modułami. Główne komponenty są ponumerowane. Strzałki wskazują połączenia.

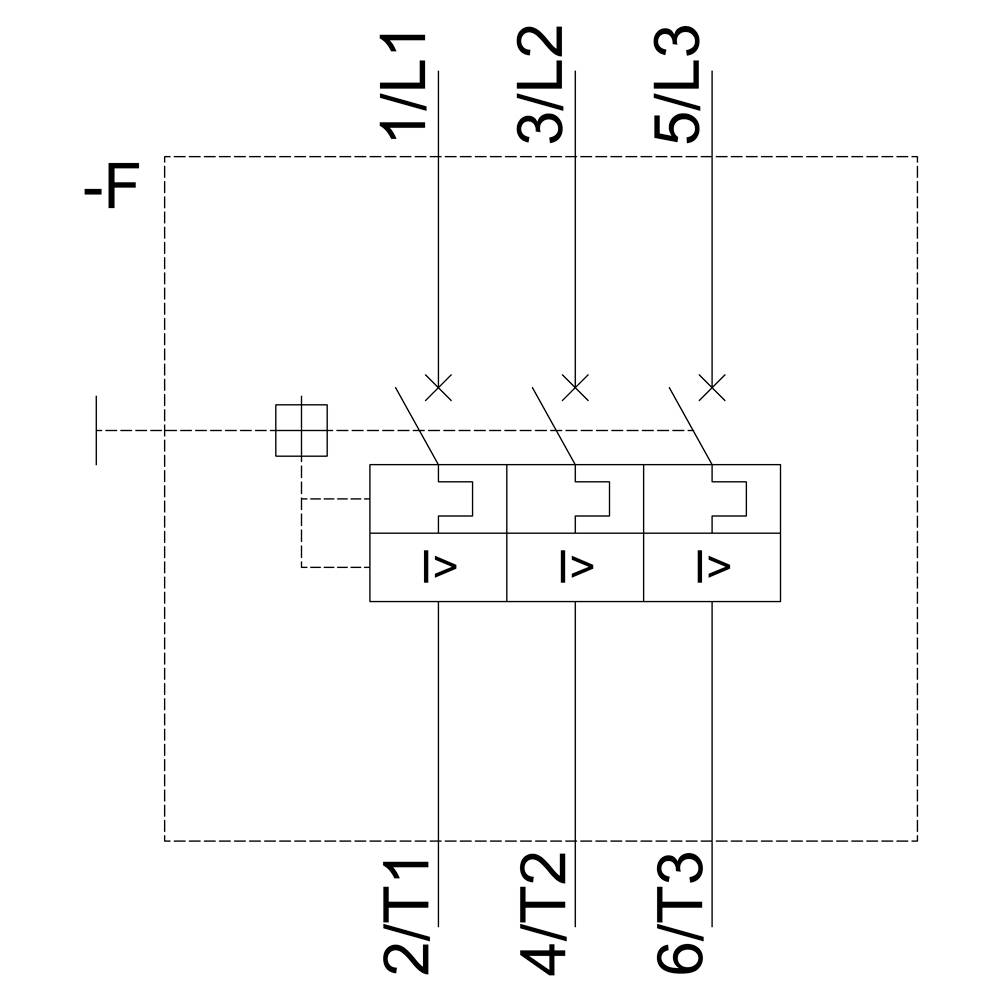

Schemat elektryczny trzybiegunowego przełącznika z opisami: 1/L1, 3/L2, 5/L3 u góry oraz 2/T1, 4/T2, 6/T3 u dołu. Linie łączą przełącznik.

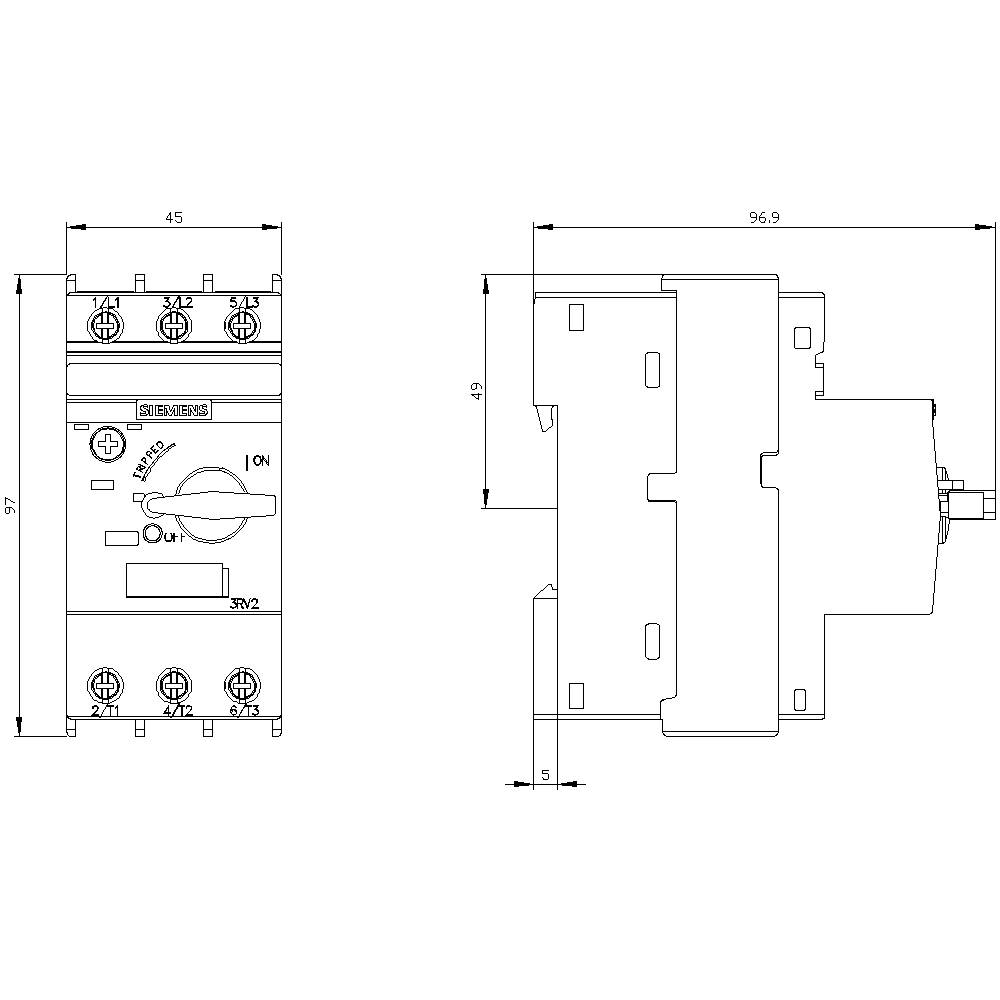

Rysunek techniczny przełącznika elektrycznego z widokiem z przodu i z boku. Zawiera wymiary oraz szczegóły podłączenia.

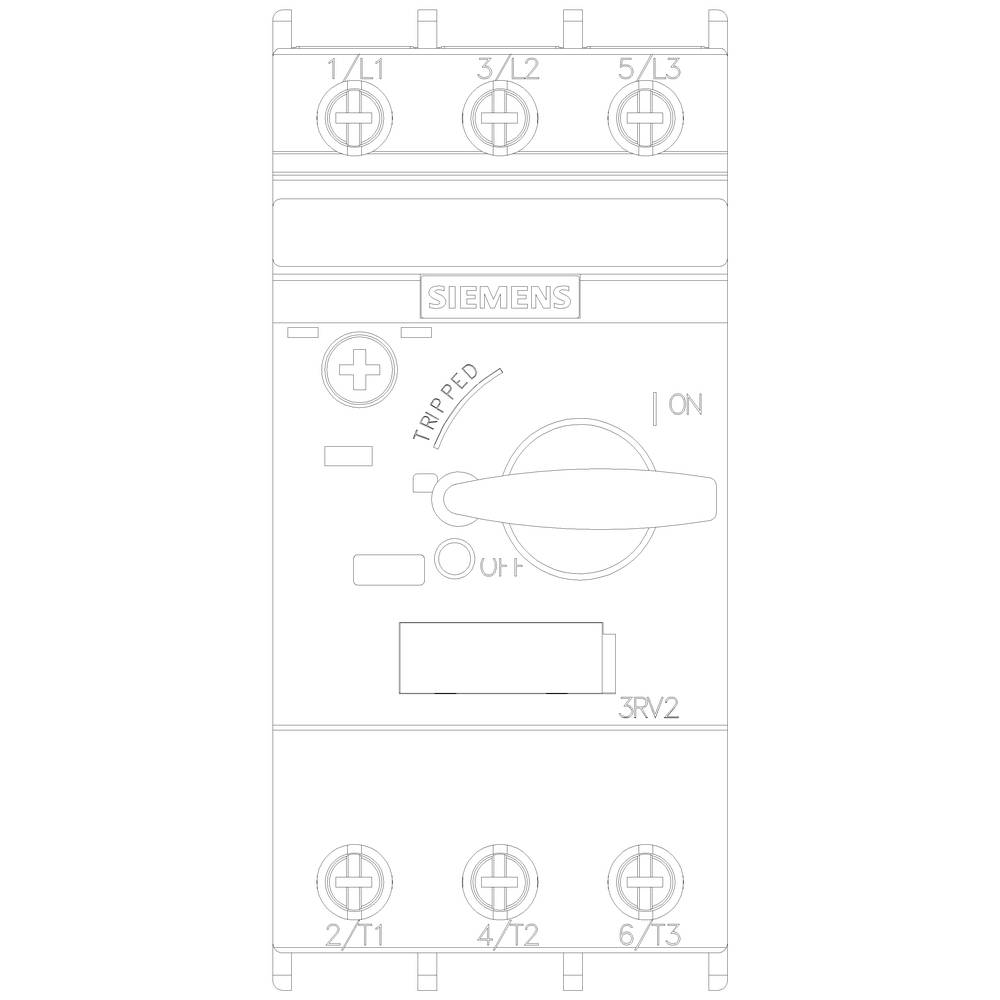

Widok z przodu wyłącznika mocy Siemensa z opisami i pozycją w stanie 'WYŁĄCZONY'. Widoczne zaciski górne i dolne.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik zasilania

Maksymalne ustawienie natężenia

6.3 A

Połączenie komponentów

śrubowe

Opakowanie

sztuka

Model katalogowy producenta

3RV2011-1GA10

Karta katalogowa (PDF)

Szybka dostawa w wt. 6.10

3 Sztuki

Liczba

Sztuki

Suma (332,52 zł / Sztuka)

332,52 zł

409,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 48,77 zł

Dostępnych jest tylko 3 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wersja: do ochrony silnika
Wykonanie wątku: M3
Waga: 348 g
Trwałość mechaniczna: 100000
Żywotność elektryczna: 100000
Napięcie izolacji: 690 V
Strata mocy: 6 W
Częstotliwość: 50/60 Hz

Opakowanie: sztuka

Rodzaj produktu: Wyłącznik zasilania

Model katalogowy producenta: 3RV2011-1GA10

Rozmiar: S00

Minimalne ustawienie natężenia: 4.5 A

Maksymalne ustawienie natężenia: 6.3 A

Zakres ustawienia (Prąd): 4.5 - 6.3 A

Ilość pinów: 3 styki

Maksymalne napięcie przełączania: 690 V/AC

Pasuje do przekaźników: Siemens serii Sirius

Pasuje do przekaźników marki: Siemens

Sposób montażu: szyna

Minimalna temperatura: -20 °C

Maksymalna temperatura: +60 °C

Cechy przekaźnika: styk pomocniczy

Połączenie komponentów: śrubowe

: IP20

Głębokość produktu: 97 mm

Szerokość produktu: 45 mm

Wysokość produktu: 97 mm

Wymiary: (S x W x G) 45 x 97 x 97 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: 45

: 97 mm

: 97 mm

: 2.2 kW

: FALSE

: 6.3 A

: FALSE

: 3

: 690-690 V

: 4.5-6.3 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Maksymalne ustawienie natężenia

Opakowanie

Minimalne ustawienie natężenia

Wyłącznik zasilania Siemens 3RV1011-0JA15 Zakres ustawienia (Prąd): 0.7 - 1 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1702444

1 A

sztuka

0.7 A

Wyłącznik zasilania Siemens 3RV1011-0AA10 Zakres ustawienia (Prąd): 0.11 - 0.16 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745448

0.16 A

sztuka

0.11 A

Wyłącznik zasilania Siemens 3RV1011-0AA15 Zakres ustawienia (Prąd): 0.11 - 0.16 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm 1 szt.

Numer produktu1745449

0.16 A

0.11 A

Wyłącznik zasilania Siemens 3RV1011-0BA10 Zakres ustawienia (Prąd): 0.14 - 0.2 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745450

0.2 A

sztuka

0.14 A

Wyłącznik zasilania Siemens 3RV1011-0BA15 Zakres ustawienia (Prąd): 0.14 - 0.2 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm 1 szt.

Numer produktu1745452

0.2 A

0.14 A

Wyłącznik zasilania Siemens 3RV1011-0CA15 Zakres ustawienia (Prąd): 0.18 - 0.25 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745453

0.25 A

sztuka

0.18 A

Wyłącznik zasilania Siemens 3RV1011-0DA15 Zakres ustawienia (Prąd): 0.22 - 0.32 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745454

0.32 A

sztuka

0.22 A

Wyłącznik zasilania Siemens 3RV1011-0EA15 Zakres ustawienia (Prąd): 0.28 - 0.4 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745455

0.4 A

sztuka

0.28 A

Wyłącznik zasilania Siemens 3RV1011-0FA15 Zakres ustawienia (Prąd): 0.35 - 0.5 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745456

0.5 A

sztuka

0.35 A

Wyłącznik zasilania Siemens 3RV1011-0GA15 Zakres ustawienia (Prąd): 0.45 - 0.63 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745457

0.63 A

sztuka

0.45 A

Do pobrania

Karta katalogowa

Karta katalogowa 1431132 Wyłącznik zasilania Siemens 3RV2011-1GA10 Zakres ustawienia (Prąd): 4.5 - 6.3 A Maksymalne napięcie przełączania: 690 V/

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1431132 Wyłącznik zasilania Siemens 3RV2011-1GA10 Zakres ustawienia (Prąd): 4.5 - 6.3 A Maksymalne napięcie przełączania: 690 V/

Opis

Wyłącznik nadprądowy wielkości S00 do ochrony silnika, klasa 10 A, wyzwalacz 4,5...6,3 A, wyzwalacz N, 82 A, standardowa zdolność łączeniowa, złącze śrubowe Wyłącznik nadprądowy SIRIUS 3RV2 do ochrony silnika w celu bezpiecznego wyłączenia w przypadku zwarcia oraz ochrony obciążenia i systemu przed przeciążeniem, a także do bezpiecznego odłączenia systemu od sieci.
Kompaktowe i odporne na warunki klimatyczne wyłączniki są zoptymalizowane do stosowania w obwodach zasilających obciążenia ze względu na niską emisję ciepła, a także oczywiście w silnikach IE3/IE4. Oczywiście, nasze produkty posiadają ogólnoświatowe aprobaty (np. IEC i UL/CSA) oraz mogą być stosowane w atmosferach potencjalnie wybuchowych (ATEX lub IEC Ex).
Dostępne są warianty urządzeń służące do ochrony silników (również z funkcją przekaźnika przeciążeniowego), ochrony instalacji, ochrony przed zwarciem układów rozruchowych, ochrony transformatorów, jako wyłączniki główne i awaryjne oraz do stosowania w sieciach IT. Dostępne są z zaciskami śrubowymi lub sprężynowymi, umożliwiającymi szybkie, bezobsługowe i odporne na wibracje podłączenie, a opcjonalnie także z wbudowanym wyłącznikiem pomocniczym.
Szeroka gama akcesoriów, takich jak wyłączniki pomocnicze, wyzwalacze pomocnicze, wyłączniki sygnalizacyjne itp., jest znormalizowana dla wszystkich rozmiarów. Zastosowanie różnych opcji zasilania, np. współpracującego układu zasilania SIRIUS 3RV29, znacznie redukuje ilość okablowania obwodu głównego.
Wyłączniki 3RV2 zastępują sprawdzoną serię 3RV1.
Prosty, wydajny, zawsze aktualny - modułowy system SIRIUS.

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
