Wyłącznik zasilania Siemens 3RV2011-4AA10 Zakres ustawienia (Prąd): 10 - 16 A Maksymalne napięcie przełączania: 690 V/AC

Czarno-szary wyłącznik mocy Siemensa z pokrętłem na przedniej części, używany do sterowania obwodami elektrycznymi.

Zdjęcie poglądowe

Widok na wnętrze firmy: Po lewej stronie otwarta rozdzielnia elektryczna z kablami i modułami, po prawej mokra szklana szyba z rozmytą maszynerią w tle.

Schemat akcesoriów do urządzeń łączeniowych: poprzeczny, boczny przełącznik pomocniczy, przełącznik spadku napięcia, przełącznik sygnalizacyjny, przełącznik rozłączający, blok zaciskowy.

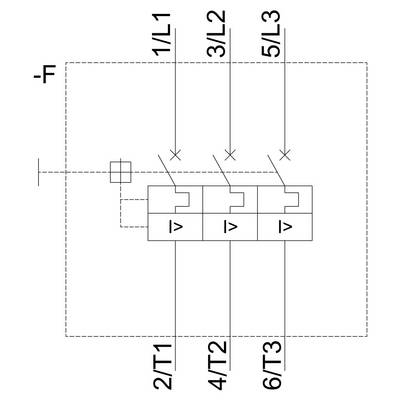

Schemat elektryczny trójfazowego wyłącznika ochronnego przed przeciążeniem z trzema stykami (1/L1, 3/L2, 5/L3) i wyjściami (2/T1, 4/T2, 6/T3).

Rysunek techniczny przełącznika z widokiem z boku. Wymiary: szerokość 45 mm, wysokość 97 mm, głębokość 96,9 mm.

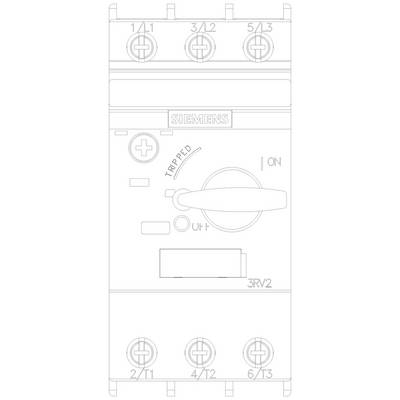

'Rysunek wyłącznika ochronnego Siemensa z pozycją łączeniową "WŁ" oraz oznaczonymi zaciskami 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.'

1/6

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik zasilania

Maksymalne ustawienie natężenia

16 A

Połączenie komponentów

śrubowe

Opakowanie

sztuka

Model katalogowy producenta

3RV2011-4AA10

Karta katalogowa (PDF)

Szybka dostawa w wt. 6.10

1 Sztuki

Liczba

Sztuki

Suma (308,13 zł / Sztuka)

308,13 zł

379,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 48,77 zł

Dostępnych jest tylko 1 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wersja: do ochrony silnika
Wykonanie wątku: M3
Waga: 358 g
Trwałość mechaniczna: 100000
Żywotność elektryczna: 100000
Napięcie izolacji: 690 V
Strata mocy: 7 W
Częstotliwość: 50/60 Hz

Opakowanie: sztuka

Rodzaj produktu: Wyłącznik zasilania

Model katalogowy producenta: 3RV2011-4AA10

Rozmiar: S00

Minimalne ustawienie natężenia: 10 A

Maksymalne ustawienie natężenia: 16 A

Zakres ustawienia (Prąd): 10 - 16 A

Ilość pinów: 3 styki

Maksymalne napięcie przełączania: 690 V/AC

Pasuje do przekaźników: Siemens serii Sirius

Pasuje do przekaźników marki: Siemens

Sposób montażu: szyna

Minimalna temperatura: -20 °C

Maksymalna temperatura: +60 °C

Cechy przekaźnika: styk pomocniczy

Połączenie komponentów: śrubowe

: IP20

Głębokość produktu: 97 mm

Szerokość produktu: 45 mm

Wysokość produktu: 97 mm

Wymiary: (S x W x G) 45 x 97 x 97 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Waga: 0.36

: 45

: 97 mm

: 97 mm

: 7.5 kW

: FALSE

: 16 A

: FALSE

: 3

: 690-690 V

: 10-16 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 4 kW

: 55 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Maksymalne ustawienie natężenia

Opakowanie

Minimalne ustawienie natężenia

Wyłącznik zasilania Siemens 3RV1011-0JA15 Zakres ustawienia (Prąd): 0.7 - 1 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1702444

1 A

sztuka

0.7 A

Wyłącznik zasilania Siemens 3RV1011-0AA10 Zakres ustawienia (Prąd): 0.11 - 0.16 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745448

0.16 A

sztuka

0.11 A

Wyłącznik zasilania Siemens 3RV1011-0AA15 Zakres ustawienia (Prąd): 0.11 - 0.16 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm 1 szt.

Numer produktu1745449

0.16 A

0.11 A

Wyłącznik zasilania Siemens 3RV1011-0BA10 Zakres ustawienia (Prąd): 0.14 - 0.2 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745450

0.2 A

sztuka

0.14 A

Wyłącznik zasilania Siemens 3RV1011-0BA15 Zakres ustawienia (Prąd): 0.14 - 0.2 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm 1 szt.

Numer produktu1745452

0.2 A

0.14 A

Wyłącznik zasilania Siemens 3RV1011-0CA15 Zakres ustawienia (Prąd): 0.18 - 0.25 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745453

0.25 A

sztuka

0.18 A

Wyłącznik zasilania Siemens 3RV1011-0DA15 Zakres ustawienia (Prąd): 0.22 - 0.32 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745454

0.32 A

sztuka

0.22 A

Wyłącznik zasilania Siemens 3RV1011-0EA15 Zakres ustawienia (Prąd): 0.28 - 0.4 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745455

0.4 A

sztuka

0.28 A

Wyłącznik zasilania Siemens 3RV1011-0FA15 Zakres ustawienia (Prąd): 0.35 - 0.5 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745456

0.5 A

sztuka

0.35 A

Wyłącznik zasilania Siemens 3RV1011-0GA15 Zakres ustawienia (Prąd): 0.45 - 0.63 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745457

0.63 A

sztuka

0.45 A

Do pobrania

Karta katalogowa

Karta katalogowa 1430992 Wyłącznik zasilania Siemens 3RV2011-4AA10 Zakres ustawienia (Prąd): 10 - 16 A Maksymalne napięcie przełączania: 690 V/AC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1430992 Wyłącznik zasilania Siemens 3RV2011-4AA10 Zakres ustawienia (Prąd): 10 - 16 A Maksymalne napięcie przełączania: 690 V/AC

Opis

Wielkość wyłącznika S00 do ochrony silnika, CLASS 10 A wyzwalacz 10...16 AN wyzwalacz 208 A połączenie śrubowe, standardowa zdolność łączeniowa Wyłącznik SIRIUS 3RV2 do ochrony silnika do bezpiecznego odłączenia w przypadku zwarcia i ochrony odbiorników i systemu przed przeciążeniem, a także do bezpiecznego oddzielenia systemu od sieci.
Kompaktowe i odporne na warunki klimatyczne wyłączniki są zoptymalizowane do stosowania w odbiornikach ze względu na niskie ciepło odpadowe, oczywiście również do silników IE3/IE4, a także do przełączania prądu stałego. Oczywiste są ogólnoświatowe aprobaty (np. IEC i UL/CSA) oraz zastosowania w aplikacjach zagrożonych wybuchem (ATEX lub IEC Ex).
Dostępne są warianty urządzeń do ochrony silnika (również z funkcją przekaźnika przeciążeniowego), ochrony systemu, ochrony przeciwzwarciowej kombinacji rozruchowych, ochrony transformatora, jako wyłączniki główne i wyłączniki awaryjne oraz do zastosowania w sieciach IT. Dostępne są z zaciskami śrubowymi lub sprężynowymi dla szybkiego, bezobsługowego i odpornego na wibracje połączenia, a opcjonalnie z wbudowanym przełącznikiem pomocniczym.
Szeroka gama akcesoriów, takich jak łączniki pomocnicze, wyzwalacze pomocnicze, łączniki sygnalizacyjne itp. jest taka sama dla wszystkich rozmiarów. Zastosowanie różnych opcji zasilania, takich jak skojarzony system zasilania SIRIUS 3RV29, znacznie ogranicza okablowanie obwodu głównego.
Wyłączniki 3RV2 zastępują sprawdzoną serię 3RV1.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
