Wyłącznik zasilania Siemens 3RV2411-0CA10 Zakres ustawienia (Prąd): 0.18 - 0.25 A Maksymalne napięcie przełączania: 690

Niebieski rozłącznik izolacyjny firmy Siemens, widok z przodu. Widoczne są oznaczenia różnych podłączeń.

Zdjęcie poglądowe

Otwarty rozdzielnik elektryczny pełen komponentów elektronicznych obok okna mokrego od deszczu, przez które widać maszyny.

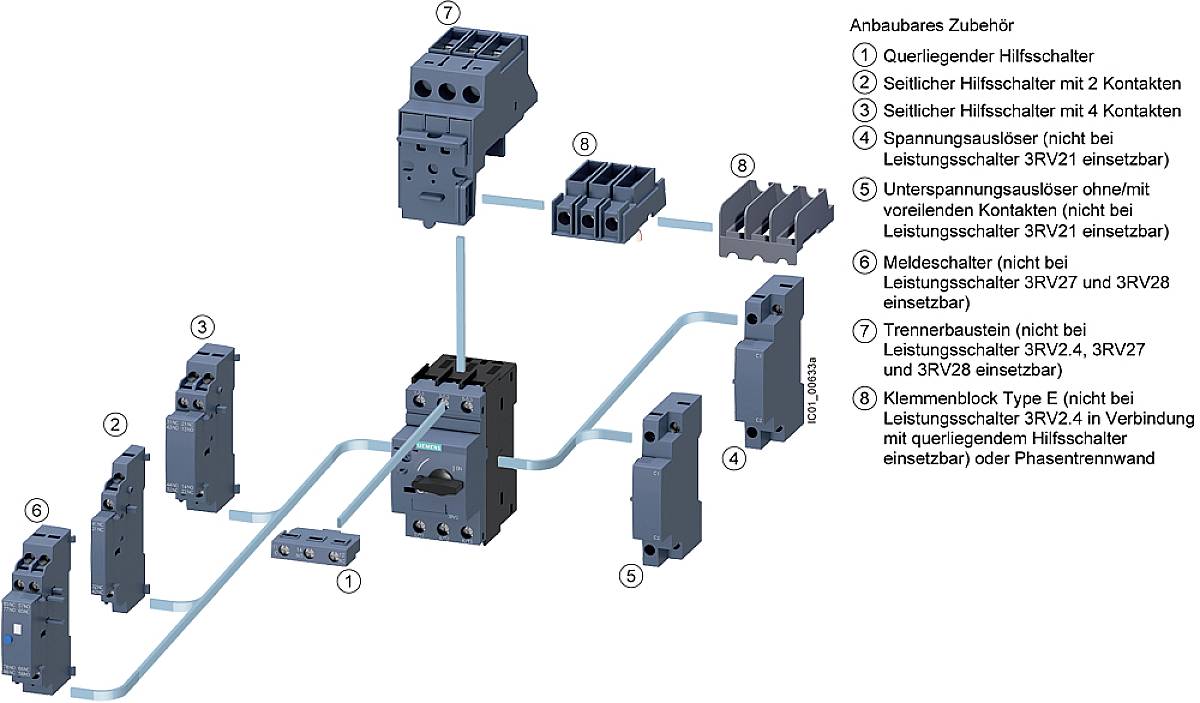

Diagram przedstawiający części wyposażenia dodatkowego i ich rozmieszczenie dla wyłącznika, w tym wyłączników pomocniczych i rozłączników.

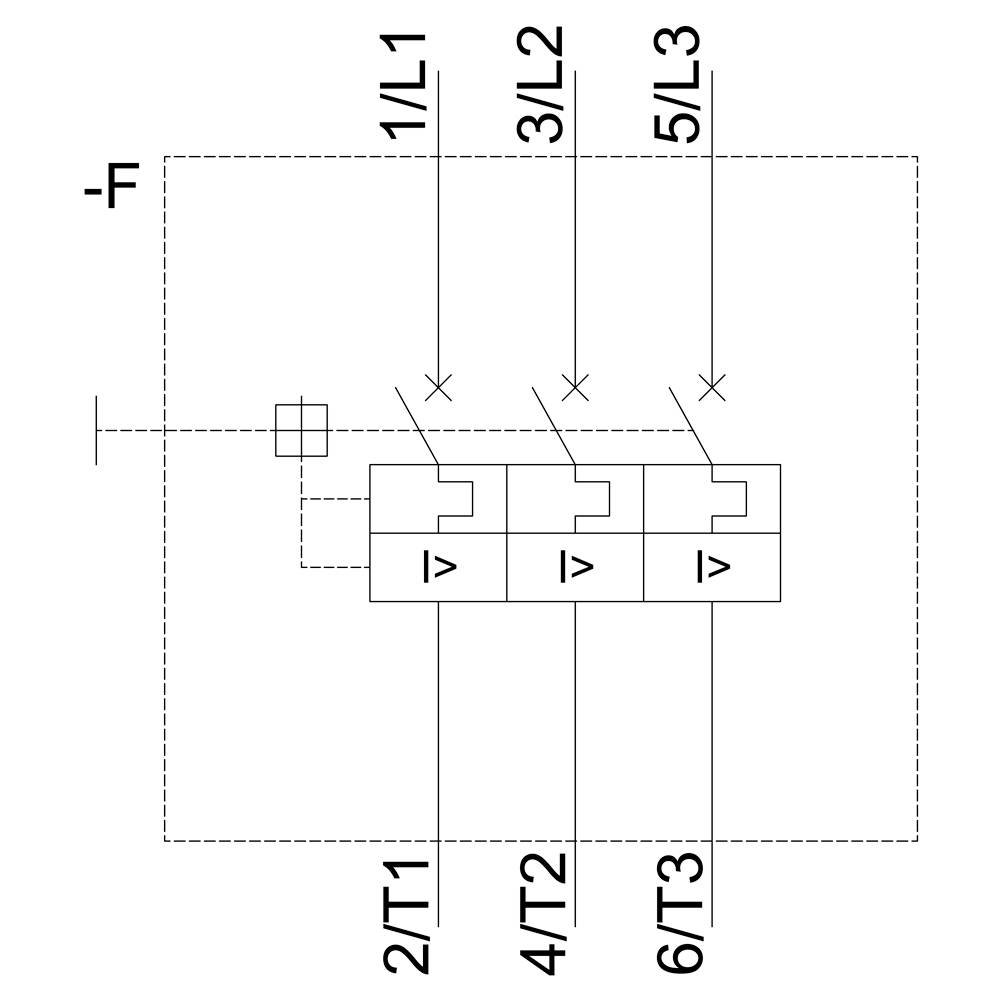

Schemat przedstawia trójbiegunowy wyłącznik mocy z oznaczeniami 1/L1, 3/L2, 5/L3 na górze oraz 2/T1, 4/T2, 6/T3 na dole.

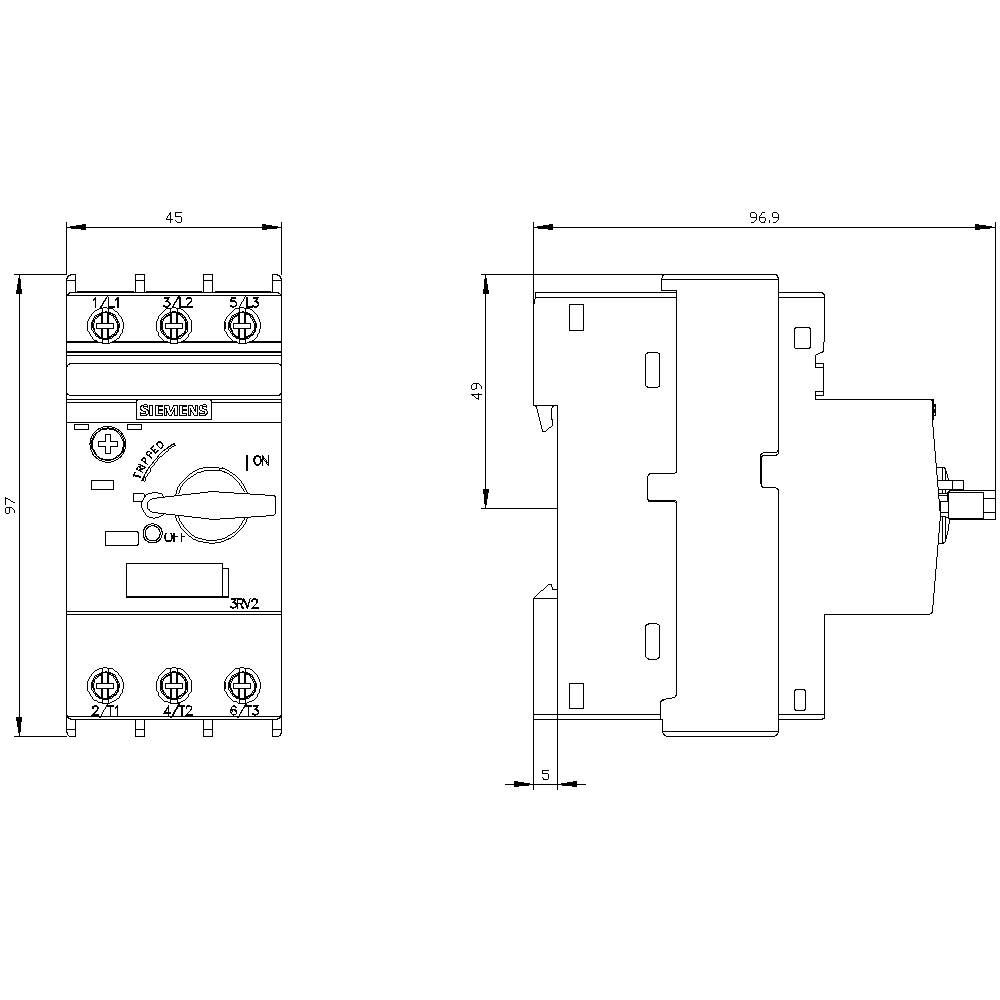

Schemat elektrycznego przełącznika, przedstawiający widoki przedni i boczne wraz ze wszystkimi istotnymi wymiarami w milimetrach.

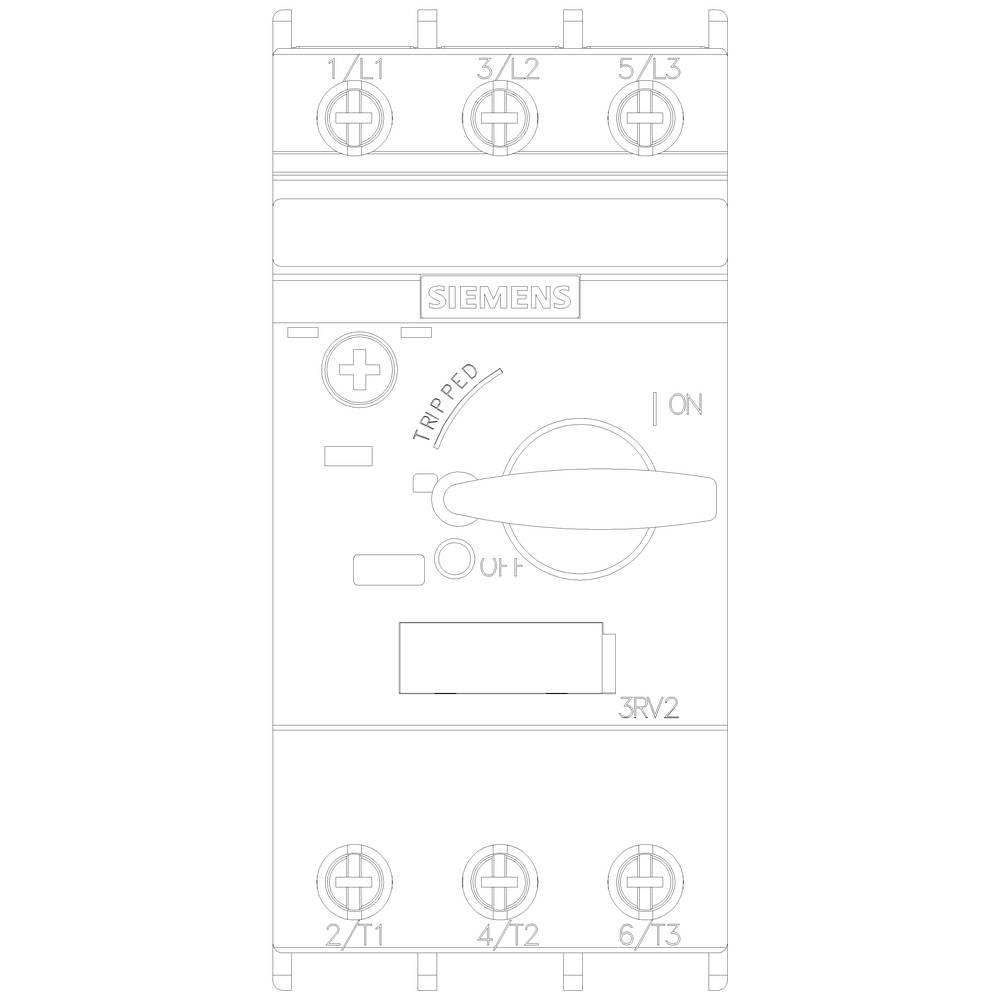

'Wyłącznik z dźwignią przełączającą w pozycji 'ON'. Górna sekcja zacisków oznaczona jako: 1/L1, 3/L2, 5/L3; dolna sekcja zacisków: 2/T1, 4/T2, 6/T3.'

1/6

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik zasilania

Maksymalne ustawienie natężenia

0.25 A

Połączenie komponentów

śrubowe

Model katalogowy producenta

3RV2411-0CA10

Rozmiar

S00

Karta katalogowa (PDF)

Dostawa w śr. 21.10

Liczba

Sztuki

Suma (421,95 zł / Sztuka)

421,95 zł

519,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wersja: do ochrony transformatora
Masa: 0 275 kg
Gwintowanie śruby łączącej: M3
Trwałość mechaniczna: 100000
Żywotność elektryczna: 100000
Strata mocy: 5 W
Częstotliwość: 50/60 Hz

Rodzaj produktu: Wyłącznik zasilania

Model katalogowy producenta: 3RV2411-0CA10

Rozmiar: S00

Minimalne ustawienie natężenia: 0.18 A

Maksymalne ustawienie natężenia: 0.25 A

Zakres ustawienia (Prąd): 0.18 - 0.25 A

Natężenie obciążenia: 0.25 A

Ilość pinów: 3 styki

Maksymalne napięcie przełączania: 690 V/AC

Pasuje do przekaźników: Siemens serii Sirius

Pasuje do przekaźników marki: Siemens

Sposób montażu: szyna

Minimalna temperatura: -20 °C

Maksymalna temperatura: +60 °C

Cechy przekaźnika: styk pomocniczy

Połączenie komponentów: śrubowe

: IP20

Głębokość produktu: 97 mm

Szerokość produktu: 45 mm

Wysokość produktu: 97 mm

Wymiary: (S x W x G) 45 x 97 x 97 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: 0

: 0

: 0.25 A

: 3

: 0.18-0.25 A

: 0

: 20-690 V

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Maksymalne ustawienie natężenia

Opakowanie

Minimalne ustawienie natężenia

Wyłącznik zasilania Siemens 3RV1011-0JA15 Zakres ustawienia (Prąd): 0.7 - 1 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1702444

1 A

sztuka

0.7 A

Wyłącznik zasilania Siemens 3RV1011-0AA10 Zakres ustawienia (Prąd): 0.11 - 0.16 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745448

0.16 A

sztuka

0.11 A

Wyłącznik zasilania Siemens 3RV1011-0AA15 Zakres ustawienia (Prąd): 0.11 - 0.16 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm 1 szt.

Numer produktu1745449

0.16 A

0.11 A

Wyłącznik zasilania Siemens 3RV1011-0BA10 Zakres ustawienia (Prąd): 0.14 - 0.2 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745450

0.2 A

sztuka

0.14 A

Wyłącznik zasilania Siemens 3RV1011-0BA15 Zakres ustawienia (Prąd): 0.14 - 0.2 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm 1 szt.

Numer produktu1745452

0.2 A

0.14 A

Wyłącznik zasilania Siemens 3RV1011-0CA15 Zakres ustawienia (Prąd): 0.18 - 0.25 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745453

0.25 A

sztuka

0.18 A

Wyłącznik zasilania Siemens 3RV1011-0DA15 Zakres ustawienia (Prąd): 0.22 - 0.32 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745454

0.32 A

sztuka

0.22 A

Wyłącznik zasilania Siemens 3RV1011-0EA15 Zakres ustawienia (Prąd): 0.28 - 0.4 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745455

0.4 A

sztuka

0.28 A

Wyłącznik zasilania Siemens 3RV1011-0FA15 Zakres ustawienia (Prąd): 0.35 - 0.5 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745456

0.5 A

sztuka

0.35 A

Wyłącznik zasilania Siemens 3RV1011-0GA15 Zakres ustawienia (Prąd): 0.45 - 0.63 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745457

0.63 A

sztuka

0.45 A

Do pobrania

Karta katalogowa

Karta katalogowa 1749119 Wyłącznik zasilania Siemens 3RV2411-0CA10 Zakres ustawienia (Prąd): 0.18 - 0.25 A Maksymalne napięcie przełączania: 690

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1749119 Wyłącznik zasilania Siemens 3RV2411-0CA10 Zakres ustawienia (Prąd): 0.18 - 0.25 A Maksymalne napięcie przełączania: 690

Opis

Wielkość wyłącznika S00 do ochrony transformatora Wyzwalacz A 0,18...0,25 A Wyzwalacz N 5,2 A połączenie śrubowe Standardowa zdolność łączeniowa Wyłącznik SIRIUS 3RV2 do ochrony transformatora do bezpiecznej ochrony transformatorów przed zwarciem i przeciążeniem.
Kompaktowe i odporne na warunki klimatyczne wyłączniki są zoptymalizowane do stosowania w odbiornikach ze względu na niskie ciepło odpadowe, oczywiście również do silników IE3/IE4, a także do przełączania prądu stałego. Oczywiste są ogólnoświatowe aprobaty (np. IEC i UL/CSA) oraz zastosowania w aplikacjach zagrożonych wybuchem (ATEX lub IEC Ex).
Dostępne są warianty urządzeń do ochrony silnika (również z funkcją przekaźnika przeciążeniowego), ochrony systemu, ochrony przeciwzwarciowej kombinacji rozruchowych, ochrony transformatora, jako wyłączniki główne i wyłączniki awaryjne oraz do zastosowania w systemach IT. Dostępne są z zaciskami śrubowymi lub sprężynowymi dla szybkiego, bezobsługowego i odpornego na wibracje połączenia, a opcjonalnie z wbudowanym przełącznikiem pomocniczym.
Szeroka gama akcesoriów, takich jak łączniki pomocnicze, wyzwalacze pomocnicze, łączniki sygnalizacyjne itp. jest taka sama dla wszystkich rozmiarów. Zastosowanie różnych opcji zasilania, takich jak skojarzony system zasilania SIRIUS 3RV29, znacznie ogranicza okablowanie obwodu głównego.
Wyłączniki 3RV2 zastępują sprawdzoną serię 3RV1.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
