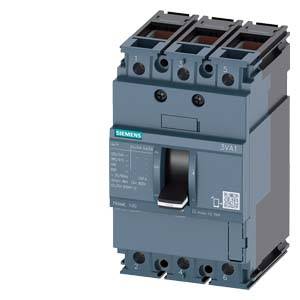

Wyłącznik zasilania Siemens 3VA1010-4ED36-0AA0 Zakres ustawienia (Prąd): 100 - 100 A Maksymalne napięcie przełączania: 6
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wyłącznik zasilania
Maksymalne ustawienie natężenia
100 A
Połączenie komponentów
klema
Model katalogowy producenta
3VA1010-4ED36-0AA0
Minimalne ustawienie natężenia
100 A
Karta katalogowa (PDF)
Liczba
Suma (1300,00 zł / Sztuka)
1300,00 zł
1599,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Wersja: Ochrona systemu
- Strata mocy: 8.33 W
- Masa: 1 027 kg
- Trwałość mechaniczna: 15000
- Żywotność elektryczna: 8000
- Napięcie izolacji: 800 V
- Częstotliwość: 50/60 Hz
- Rodzaj produktu
Wyłącznik zasilania
- Model katalogowy producenta
3VA1010-4ED36-0AA0
- Minimalne ustawienie natężenia
100 A
- Maksymalne ustawienie natężenia
100 A
- Zakres ustawienia (Prąd)
100 - 100 A
- Ilość pinów
3 styki
- Maksymalne napięcie przełączania
690 V/AC
- Sposób montażu
stacjonarny
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+70 °C
- Klasa zdolności przełączania
S
- Rodzaj wyzwalacza nadprądowego
TM210
- Połączenie komponentów
klema
IP40
- Głębokość produktu
70 mm
- Szerokość produktu
76.2 mm
- Wysokość produktu
130 mm

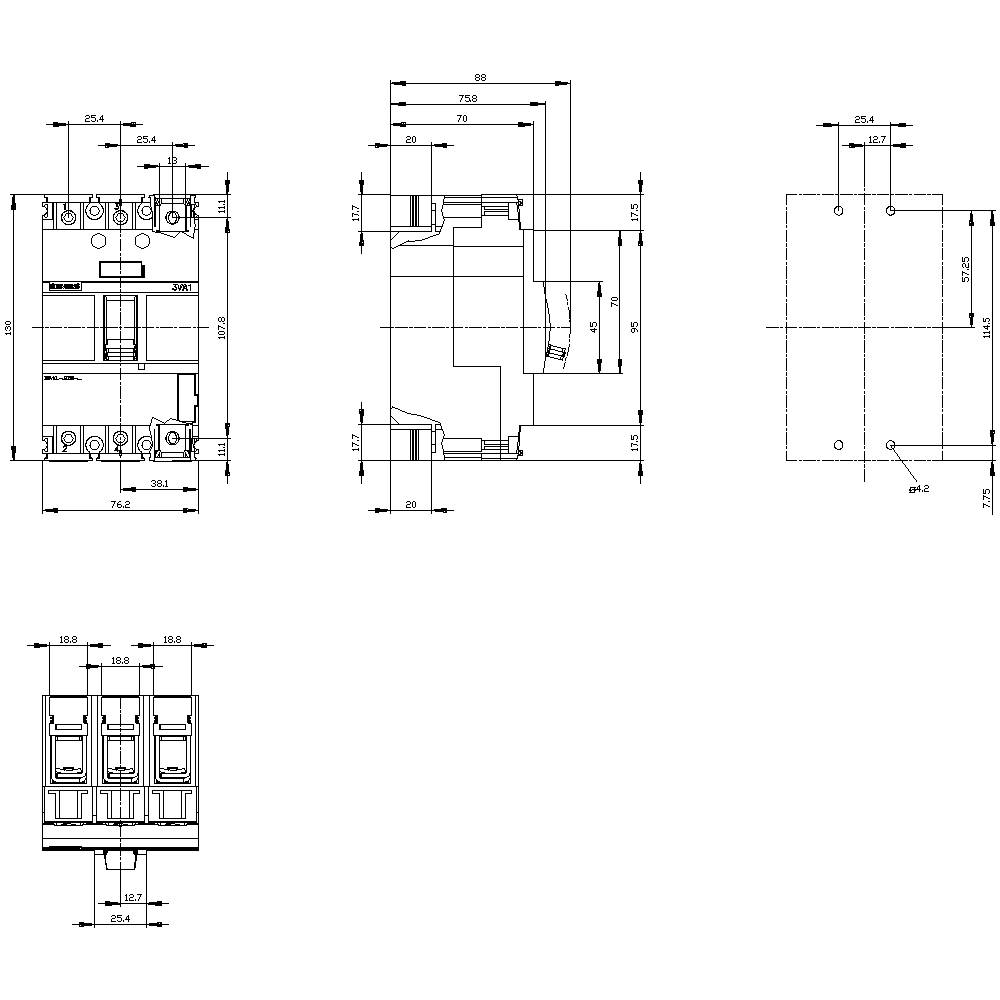

- Wymiary
(S x W x G) 76.2 x 130 x 70 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
0
0
100 A
3
100-100 A
0
690-690 V
25 W
IP40
Front side
FALSE
Frame clamp
Rocker lever
36 kA
TRUE
FALSE
FALSE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 1737881 Wyłącznik zasilania Siemens 3VA1010-4ED36-0AA0 Zakres ustawienia (Prąd): 100 - 100 A Maksymalne napięcie przełączania: 6
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1737881 Wyłącznik zasilania Siemens 3VA1010-4ED36-0AA0 Zakres ustawienia (Prąd): 100 - 100 A Maksymalne napięcie przełączania: 6
Opis
Wyłącznik 3VA1 IEC Frame 100 Zdolność łączeniowa klasa S Icu=36kA @ 415V 3-biegunowy, zabezpieczenie systemu TM210, FTFM, In=100A zabezpieczenie przeciążeniowe Ir=100A stałe zabezpieczenie przeciwzwarciowe Ii=10 x In zaciski 3VA1 wyłączniki kompaktowe do ochrony rozrusznika. Wyłączniki kompaktowe 3VA firmy Siemens, jako ważna część elementów ochronnych SENTRON do zastosowań przemysłowych i do zastosowań w sektorze infrastruktury, oferują skuteczną ochronę systemu, rozrusznika i silnika poprzez bezpieczne rozłączenie w przypadku przeciążenia lub zwarcia. Wyłączniki kompaktowe 3VA wyznaczają standardy pod względem elastyczności i modułowej różnorodności akcesoriów. Jednolite akcesoria dla kilku rozmiarów we wszystkich seriach wyłączników kompaktowych 3VA1 i 3VA2. Ten wariant wyłącznika kompaktowego 3VA charakteryzuje się przede wszystkim: 1. Kompaktowa budowa. 2. Dostępny jako wariant do zabezpieczenia rozrusznika w celu ochrony silników elektrycznych przed zwarciem. 3. Dostępny w wersji 3-biegunowej. 4. W zależności od wielkości: znamionowy prąd pracy 32 A....200 A. 5. zdolność łączeniowa 55 kA ... 70 kA przy 415 V. 6. Możliwy montaż w instalacji stałej i technologii wtykowej. 7. Seria posiada termomagnetyczny wyzwalacz nadprądowy 8. Modułowe i łatwe w montażu akcesoria wewnętrzne o wielu funkcjach. 9. Uniwersalna platforma akcesoriów dla wszystkich wyłączników kompaktowych 3VA.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
