Wyłącznik zasilania Siemens 3VA2040-7KQ36-0AA0 Zakres ustawienia (Prąd): 16 - 40 A Maksymalne napięcie przełączania: 690

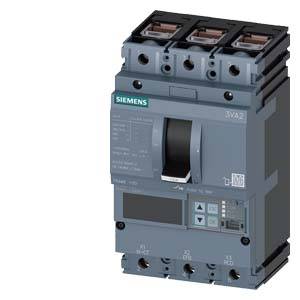

Szary wyłącznik kompaktowy firmy Siemens, model 3VA2, z wieloma złączami górnymi i dolnymi, przeznaczony do zastosowań przemysłowych.

Zdjęcie poglądowe

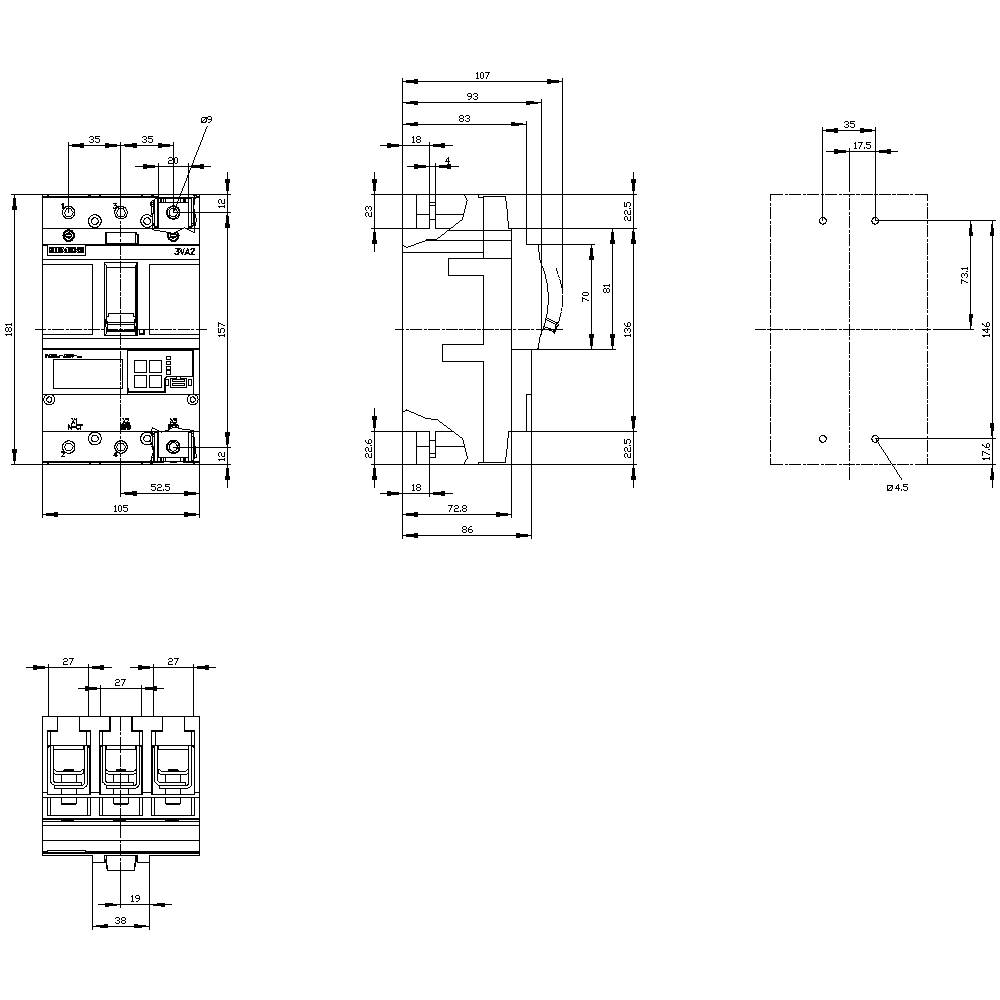

Rysunek techniczny przedstawiający różne widoki elektrycznego włącznika/przełącznika z precyzyjnymi wymiarami, ukazujący szczegółowe gabaryty i rozmieszczenie elementów.

1/2

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik zasilania

Maksymalne ustawienie natężenia

40 A

Połączenie komponentów

klema

Opakowanie

sztuka

Model katalogowy producenta

3VA2040-7KQ36-0AA0

Karta katalogowa (PDF)

Dostawa w wt. 17.11

Liczba

Sztuki

Suma (5503,25 zł / Sztuka)

5503,25 zł

6769,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 650,40 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Wyłącznik nadprądowy 3VA2 IEC Frame 100 Zdolność łączeniowa klasa C Icu=110

Dodatkowe informacje:

Dane techniczne

Wersja: Ochrona systemu
Strata mocy: 2.2 W
Masa: 2.45 kg
Trwałość mechaniczna: 20000
Żywotność elektryczna: 14000
Napięcie izolacji: 800 V

Opakowanie: sztuka

Rodzaj produktu: Wyłącznik zasilania

Model katalogowy producenta: 3VA2040-7KQ36-0AA0

Minimalne ustawienie natężenia: 16 A

Maksymalne ustawienie natężenia: 40 A

Zakres ustawienia (Prąd): 16 - 40 A

Ilość pinów: 3 styki

Maksymalne napięcie przełączania: 690 V/AC

Sposób montażu: stacjonarny

Minimalna temperatura: -25 °C

Maksymalna temperatura: +70 °C

Klasa zdolności przełączania: C

Rodzaj wyzwalacza nadprądowego: ETU860

Połączenie komponentów: klema

: IP40

Głębokość produktu: 86 mm

Szerokość produktu: 105 mm

Wysokość produktu: 181 mm

Wymiary: (S x W x G) 105 x 181 x 86 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: 0

: 0

: 40 A

: 3

: 0

: 1.2 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: FALSE

: 110 kA

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1749641 Wyłącznik zasilania Siemens 3VA2040-7KQ36-0AA0 Zakres ustawienia (Prąd): 16 - 40 A Maksymalne napięcie przełączania: 690

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1749641 Wyłącznik zasilania Siemens 3VA2040-7KQ36-0AA0 Zakres ustawienia (Prąd): 16 - 40 A Maksymalne napięcie przełączania: 690

Opis

wyłącznik nadprądowy 3VA2 rama IEC 100 zdolność łączeniowa klasa C Icu=110kA @ 415V 3-biegunowy, zabezpieczenie systemu ETU860, LSIG, In=40A zabezpieczenie przeciążeniowe Ir=16A...40A zabezpieczenie zwarciowe Isd=0.6..10x In, Ii =1,5.. Zabezpieczenie przewodu 12x In N opcjonalnie z zewnętrznym przekładnikiem prądowym, do 160% zabezpieczenie ziemnozwarciowe, Ig=0,4... 1 x In, tg=0,05-0,8s połączenie zaciskowe Wyłączniki kompaktowe 3VA2 z ETU serii 8 do ochrony systemu. Wyłączniki kompaktowe 3VA firmy Siemens, jako ważna część elementów ochronnych SENTRON do zastosowań przemysłowych i do zastosowań w sektorze infrastruktury, oferują skuteczną ochronę systemu, rozrusznika i silnika poprzez bezpieczne rozłączenie w przypadku przeciążenia lub zwarcia. Wyłączniki kompaktowe 3VA wyznaczają standardy pod względem elastyczności i modułowej różnorodności akcesoriów. Jednolite akcesoria dla kilku rozmiarów we wszystkich seriach wyłączników kompaktowych 3VA1 i 3VA2. Ten wariant wyłącznika kompaktowego 3VA charakteryzuje się przede wszystkim: 1. Kompaktowa budowa. 2. Dostępny jako wariant do ochrony systemu i ochrony generatora. 3. Dostępne w wersjach 3 i 4 polowych. 4. Cztery klasy zdolności przełączania od 55 kA ... 150 kA przy 415 V. 5. W zależności od wielkości: prąd znamionowy 25 A.630 A. 6. Montaż w instalacji stałej, technologia wtykowa, możliwa technologia wsuwana. 7. Seria posiada elektroniczny wyzwalacz nadprądowy. 8. Posiada zintegrowany wyświetlacz do wyświetlania mierzonych wartości. 9. Zintegrowana funkcja pomiarowa i opcjonalne połączenie komunikacyjne przez Modbus TCP, Modbus RTU, PROFINET i PROFIBUS. 10, Modułowe i łatwe w montażu akcesoria wewnętrzne o wielu funkcjach. Siemens oferuje pełną gamę urządzeń zabezpieczających, przełączających, pomiarowych i monitorujących, systemów dystrybucyjnych, przełączników i gniazd dla bezpiecznej i wydajnej infrastruktury elektrycznej w budynkach i przemyśle.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
