Wyłącznik zasilania Siemens 3VA2163-6HM46-0AA0 Zakres ustawienia (Prąd): 25 - 63 A Maksymalne napięcie przełączania: 690

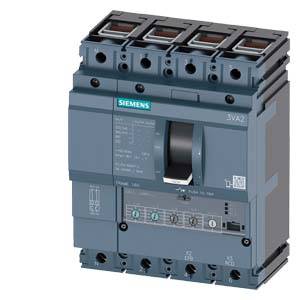

Szary wyłącznik kompaktowy Siemens 3VA2 z wieloma przyłączami i elementami sterującymi prezentuje informacje techniczne na przedniej stronie.

Zdjęcie poglądowe

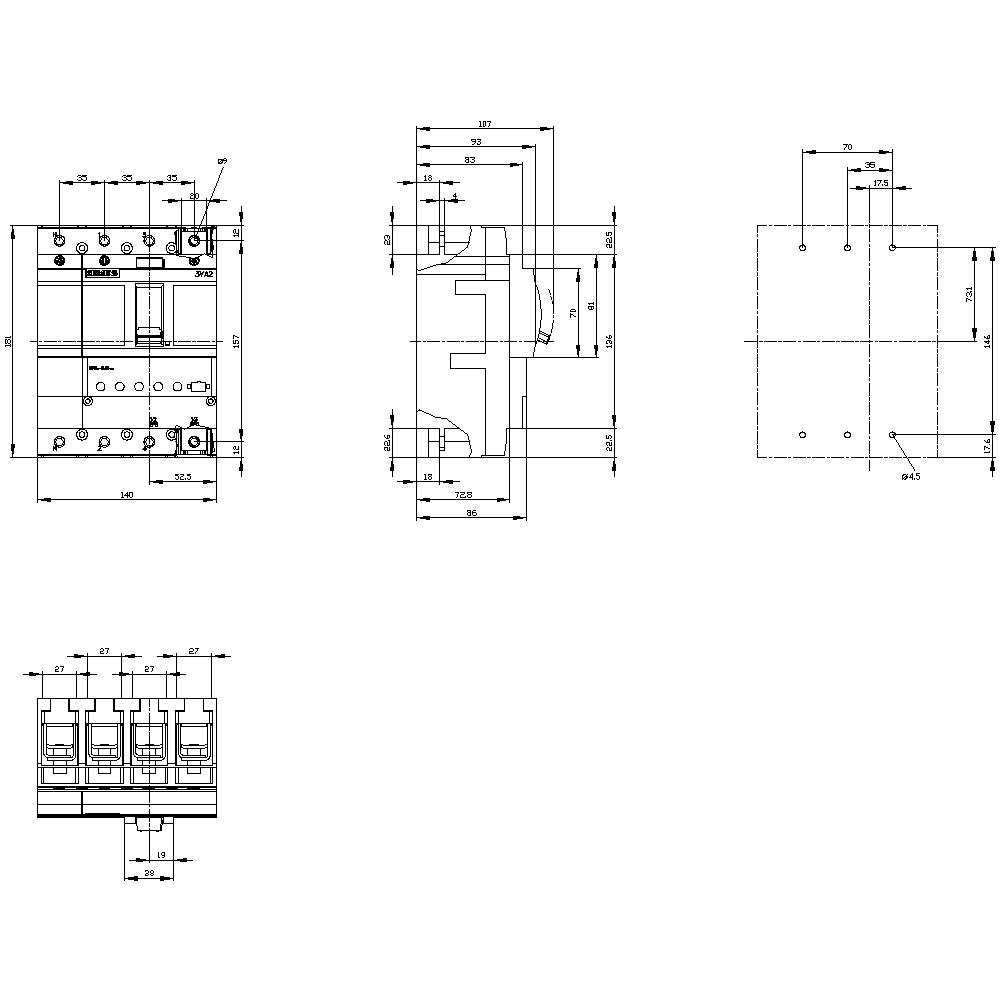

Rysunek techniczny przełącznika z wieloma widokami i wymiarami. Przedstawia widok z przodu, z boku oraz z góry wraz ze szczegółowymi oznaczeniami gabarytowymi.

1/2

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik zasilania

Maksymalne ustawienie natężenia

63 A

Połączenie komponentów

klema

Model katalogowy producenta

3VA2163-6HM46-0AA0

Minimalne ustawienie natężenia

25 A

Karta katalogowa (PDF)

Dostawa w śr. 21.10

Liczba

Sztuki

Suma (4267,48 zł / Sztuka)

4267,48 zł

5249,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 536,58 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Wyłącznik 3VA2 IEC Rama 160 Zdolność łączeniowa klasa H Icu=85k

Dodatkowe informacje:

Dane techniczne

Wersja: Ochrona systemu
Strata mocy: 1.33 W
Masa: 3.13 kg
Trwałość mechaniczna: 20000
Żywotność elektryczna: 12000
Napięcie izolacji: 800 V
Częstotliwość: 50/60 Hz

Rodzaj produktu: Wyłącznik zasilania

Model katalogowy producenta: 3VA2163-6HM46-0AA0

Minimalne ustawienie natężenia: 25 A

Maksymalne ustawienie natężenia: 63 A

Zakres ustawienia (Prąd): 25 - 63 A

Ilość pinów: 4 styki

Maksymalne napięcie przełączania: 690 V/AC

Pasuje do przekaźników: Siemens serii 3VA

Pasuje do przekaźników marki: Siemens

Sposób montażu: stacjonarny

Minimalna temperatura: -25 °C

Maksymalna temperatura: +70 °C

Klasa zdolności przełączania: H

Rodzaj wyzwalacza nadprądowego: ETU330

Połączenie komponentów: klema

: IP40

Głębokość produktu: 86 mm

Szerokość produktu: 140 mm

Wysokość produktu: 181 mm

Wymiary: (S x W x G) 140 x 181 x 86 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: 0

: 0

: 63 A

: 4

: 0

: 4 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: FALSE

: 85 kA

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1744828 Wyłącznik zasilania Siemens 3VA2163-6HM46-0AA0 Zakres ustawienia (Prąd): 25 - 63 A Maksymalne napięcie przełączania: 690

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1744828 Wyłącznik zasilania Siemens 3VA2163-6HM46-0AA0 Zakres ustawienia (Prąd): 25 - 63 A Maksymalne napięcie przełączania: 690

Opis

Wyłącznik 3VA2 IEC Frame 160 Zdolność łączeniowa klasa H Icu=85kA @ 415V 4-biegunowy, zabezpieczenie systemu ETU330, LIG, In=63A zabezpieczenie przeciążeniowe Ir=25A...63A zabezpieczenie zwarciowe Ii=1,5...12 x In Regulowane zabezpieczenie przewodu N (OFF , 100%) Zabezpieczenie ziemnozwarciowe Ig=0,25...1 x In=tg=0,1/0,3s Przyłącze zaciskowe Wyłączniki kompaktowe 3VA2 z ETU, seria 8 do ochrony systemu. Wyłączniki kompaktowe 3VA firmy Siemens, jako ważna część elementów ochronnych SENTRON do zastosowań przemysłowych i do zastosowań w sektorze infrastruktury, oferują skuteczną ochronę systemu, rozrusznika i silnika poprzez bezpieczne rozłączenie w przypadku przeciążenia lub zwarcia. Wyłączniki kompaktowe 3VA wyznaczają standardy pod względem elastyczności i modułowej różnorodności akcesoriów. Jednolite akcesoria dla kilku rozmiarów we wszystkich seriach wyłączników kompaktowych 3VA1 i 3VA2. Ten wariant wyłącznika kompaktowego 3VA charakteryzuje się przede wszystkim: 1. Kompaktowa budowa. 2. Dostępny jako wariant do ochrony systemu i ochrony generatora. 3. Dostępne w wersjach 3 i 4 polowych. 4. Cztery klasy zdolności przełączania od 55 kA ... 150 kA przy 415 V. 5. W zależności od wielkości: prąd znamionowy 25 A.630 A. 6. Montaż w instalacji stałej, technologia wtykowa, możliwa technologia wsuwana. 7. Seria posiada elektroniczny wyzwalacz nadprądowy. 8. Posiada zintegrowany wyświetlacz do wyświetlania mierzonych wartości. 9. Zintegrowana funkcja pomiarowa i opcjonalne połączenie komunikacyjne przez Modbus TCP, Modbus RTU, PROFINET i PROFIBUS. 10, Modułowe i łatwe w montażu akcesoria wewnętrzne o wielu funkcjach. Siemens oferuje pełną gamę urządzeń zabezpieczających, przełączających, pomiarowych i monitorujących, systemów dystrybucyjnych, przełączników i gniazd dla bezpiecznej i wydajnej infrastruktury elektrycznej w budynkach i przemyśle.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
