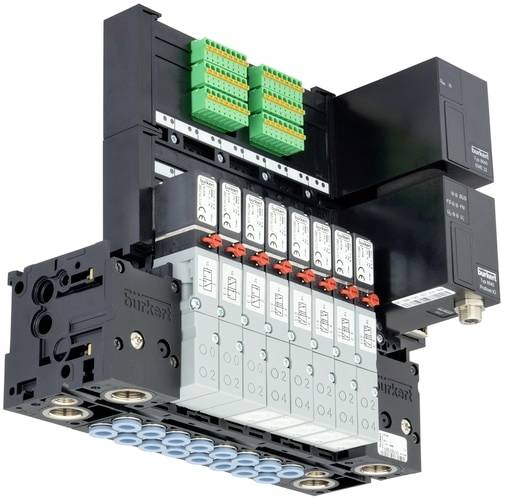

Wyspa zaworowa Bürkert 8640 20051264
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (6966,67 zł / Sztuka)
6966,67 zł
8569,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Dane techniczne
- Wyposażenie (wyspa zaworowa) - wymiar łączenia 1: 11 mm
- Ciśnienie i temperatura — temperatura medium min: 0°C
- Ciśnienie i temperatura — maksymalna temperatura medium: 50°C
- Ciśnienie i temperatura - Min. temperatura otoczenia: 0°C
- Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
- Ciśnienie i temperatura - ciśnienie nominalne min: 2,5 bar
- Ciśnienie i temperatura — ciśnienie nominalne maks.: 10 barów
- Wejścia/wyjścia - typ wejścia cyfrowe Ilość: 0 ST
- Funkcje - Czujnik ciśnienia: Nie
- Funkcje - Numer czujnika ciśnienia: 0
- Funkcje - przełączanie ręczne/automatyczne: Nie
- Funkcje - manometr ilość: 0 sztuk
- Funkcje - Manometr: Nie
- Cechy - Zintegrowane zawory zwrotne w 3 (R): Tak
- Cechy - Zintegrowane zawory zwrotne w wersji 5 (S): Tak
- Funkcje - Pneumatyczny HotSwap w 1 (P): Tak
- Funkcje - zew. Zawory przełączające obciążenie: Nie
- Właściwości urządzenia - Podgrupa produktów: Wyspy zaworowe i systemy automatyki
- Właściwości urządzenia - Generacja: Wersja 3
- Właściwości urządzenia - podawanie pośrednie Ilość: 0 ST
- Właściwości urządzenia - Rodzaj montażu: Montaż na szynie DIN
- Przyłącze procesowe/przewodowe - robocze położenie przyłącza: dolne (moduł pneumatyczny)
- Przyłącze procesowe/przewodowe – przyłącze zasilania: G 1/4
- Przyłącze procesowe/liniowe - przyłącze robocze: D6
- Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP20
- Oprogramowanie / Komunikacja - Wersja modułu: Multipol
- Oprogramowanie/komunikacja — interfejs komunikacyjny Sprzęt 1: Sub D 25-pin
- Oprogramowanie / Komunikacja - Interfejs komunikacyjny Protokół 1: Multipol
- Oprogramowanie / Komunikacja - Komunikacja magistralna wewnętrzna: Bürkert
- Jak to działa - funkcja zaworu: 8x (2x 3/2) funkcja zaworu CC
- Rodzaj produktu
Wyspa zaworowa
- Temperatura nośnika (zakres)
0 do 50 °C
- Numer katalogowy producenta
20051264
- Liczba wejść cyfrowych
0
- Maksymalne ciśnienie robocze
10 bar
- Minimalne ciśnienie robocze
2.5 bar
- Maksymalna temperatura medium
50 °C
- Minimalna temperatura medium
0 °C
IP20
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
0 °C
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3048047 Wyspa zaworowa Bürkert 8640 20051264
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3048047 Wyspa zaworowa Bürkert 8640 20051264
Opis
System wyspy zaworowej typu 8640 nadaje się do rozwiązywania różnorodnych i złożonych zadań regulacyjnych dzięki spójnej modułowej konstrukcji w odniesieniu do interfejsów pneumatycznych i elektrycznych. Rozmieszczając moduły pneumatyczne o różnej liczbie zaworów, na wyspie zaworowej można realizować funkcje zaworowe od 2 do 24. Technikę połączeń elektrycznych można wykonać za pomocą złączy magistrali polowej, połączenia zbiorczego (technologia połączenia równoległego) lub interfejsów wielopinowych. Zawory umożliwiają różne możliwe zastosowania. Obudowa i moduły przyłączeniowe wykonane są z wysokiej jakości tworzywa sztucznego (poliamidu) i można je łatwo łączyć lub odłączać dzięki zintegrowanej technologii zatrzaskowej.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
