Name: Zacisk wysokoprądowy Phoenix Contact 1054732 Plug-In 3 szt.
Brand: Phoenix Contact
SKU: 2209069
Availability: BackOrder

Szare elektryczne moduł listew zaciskowych z pomarańczowymi otworami zaciskowymi, stojący na płaskiej powierzchni. Odpowiedni do celów okablowania.

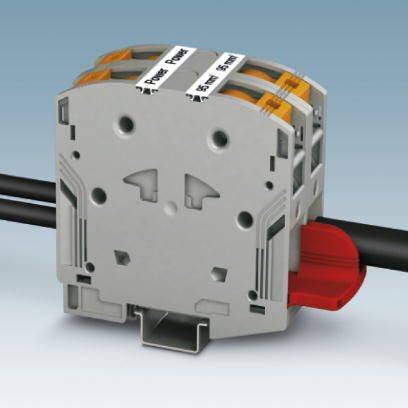

Szara złączka szynowa DIN z pomarańczowymi dźwigniami łączy czarne przewody. Jest oznaczona białymi etykietami 'Test' i 'Power'.

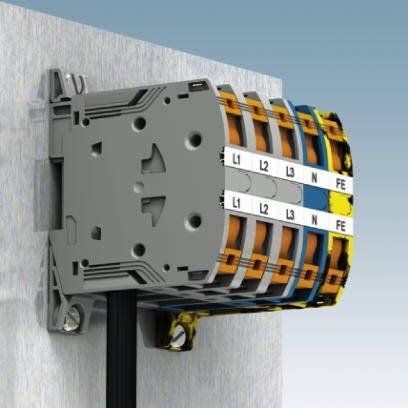

Wielobiegunowa listwa zaciskowa zamontowana na ścianie, przedstawiająca złącza kablowe z oznaczeniami L1, L2, L3, N i PE do podłączenia elektrycznego.

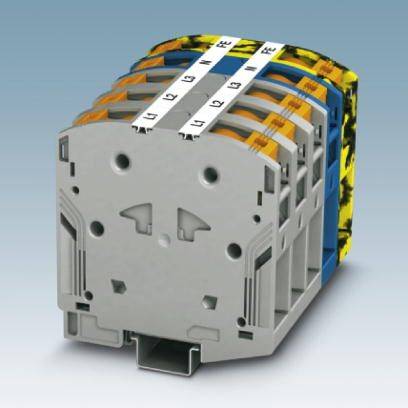

Wielowarstwowy blok zacisków szeregowych z oznaczeniami L1, L2, L3, N, PE na kolorowo kodowanych segmentach, przeznaczony do montażu na szynie DIN.

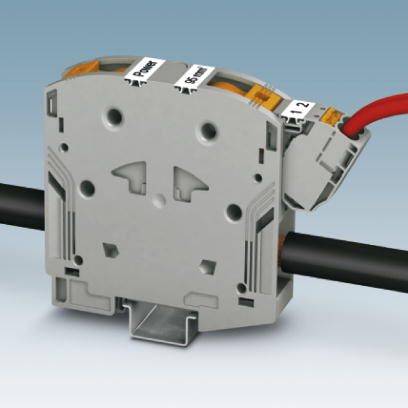

Szary blok przyłączeniowy podłączony czerwonymi i czarnymi przewodami. Na górze oznaczony napisami 'Poten', 'Schutz', '12'. Odpowiedni do połączeń elektrycznych.

Szara, okrągła złączka z przewodami elektrycznymi podłączonymi po obu stronach. Element przeznaczony do instalacji w układach elektrycznych.

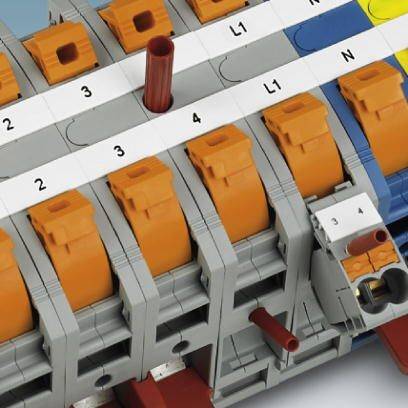

Zbliżenie listwy zaciskowej elektrycznej. Kilka przewodów jest prowadzonych przez kolorowo oznaczone zaciski. Numeracja 1-4 widoczna.

Diagram przedstawia poziomą linię z kołem na każdym końcu.

Diagram prostokątnego obiektu z wymiarami: wysokość 137,3 mm oraz odległości 6,5 mm do punktów mocowania na końcach.

1/9

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Zacisk wysokoprądowy

Połączenie komponentów

Plug-In

Maksymalny przekrój przewodu elastycznego

185 mm²

Maksymalny przekrój przewodu sztywnego

185 mm²

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 18.11

65 Sztuki

Liczba (Rozmiar opakowania 3 szt.)

Sztuki

Suma (116,33 zł / Sztuka)

349,00 zł

283,74 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba złączy: 2
Potencjały: 1
Przekrój nominalny: 150 m²
Mierzone napięcie szczytowe: 8 kV
Kategoria przepięcia III
Typ izolacji: I
Prąd obciążenia maks. 309 a (przy 150 mm2 przekroju przewodu)
Otwarta ściana boczna: Nie
Raster: 31 mm
Średnica otworu wierconego 6,5 mm

Opakowanie: sztuka

Rodzaj produktu: Zacisk wysokoprądowy

Specyfikacje klem zaciskowych: z blokadą Push-in

Połączenie komponentów: Plug-In

Minimalny przekrój przewodu elastycznego: 95 mm²

Maksymalny przekrój przewodu elastycznego: 185 mm²

Minimalny przekrój przewodu sztywnego: 95 mm²

Maksymalny przekrój przewodu sztywnego: 185 mm²

Ilość rzędów: 1

Ilość styków: 1

Kolor: szary

Natężenie znamionowe: 309 A

Natężenie znamionowe - zaokrąglone: 309 A

Napięcie znamionowe: 1500 V

Maksymalna długość ściągania izolacji: 40 mm

Numer katalogowy producenta: 1054732

Zawartość: 3 szt.

Model katalogowy producenta: PTPOWER 185 F

Wymiary: (D x S x W) 150 x 31 x 108.3 mm

Szerokość produktu: 31 mm

Wysokość produktu: 108.3 mm

Długość produktu: 150 mm

Napięcie znamionowe udarowe: 8 kV

Stopień zanieczyszczenia: 3

Klasa reakcji na ogień: V0

Kolor: szary

Materiał izolacyjny: PA

Materiał izolacyjny: PA

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209069 Zacisk wysokoprądowy Phoenix Contact 1054732 Plug-In 3 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209069 Zacisk wysokoprądowy Phoenix Contact 1054732 Plug-In 3 szt.

Opis

Złącza typu push in oprócz cech systemowych systemu CLIPLINE complete charakteryzują się łatwym okablowaniem przewodów z końcówką rurkową lub przewodów sztywnych bez użycia narzędzi. Kompaktowa budowa umożliwia łączenie przewodów w ciasnych miejscach. Oprócz zastosowania istniejącej funkcji testowej można podłączyć zaciski odprowadzające, które zapewniają dodatkowe podłączenie dwóch przewodów testowych.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
