Name: Zacisk wysokoprądowy Phoenix Contact 3260142 Plug-In 3 szt.
Brand: Phoenix Contact
SKU: 2226017
Availability: BackOrder

Żółto-czarny elektryczny moduł zaciskowy stosowany w technice automatyzacji lub w rozdzielniach elektrycznych.

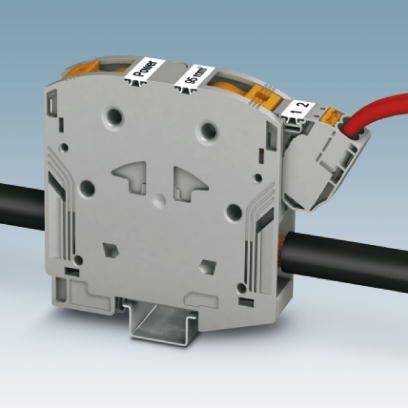

Szare, prostokątne urządzenie elektryczne do podłączeń z opisanymi zaciskami, wyposażone w czerwone i czarne przewody.

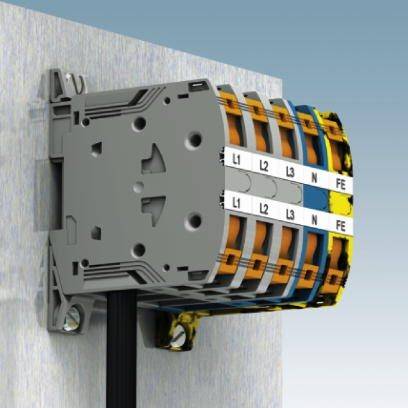

Elektryczny blok zacisków szeregowych z kolorowo oznaczonymi zaciskami L1, L2, L3, N, FE jest zamontowany na ścienie.

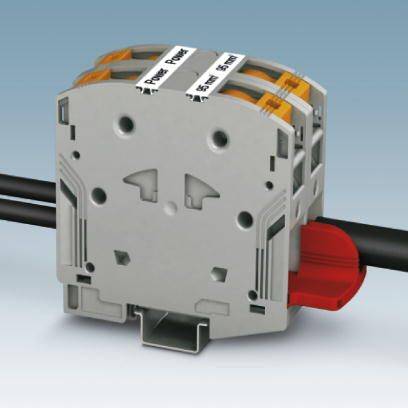

Elektryczny złącz kablowy z wieloma przewodami przymocowanymi do zacisków. Oznaczony napisami 'Zasilanie' i 'Uziemienie'.

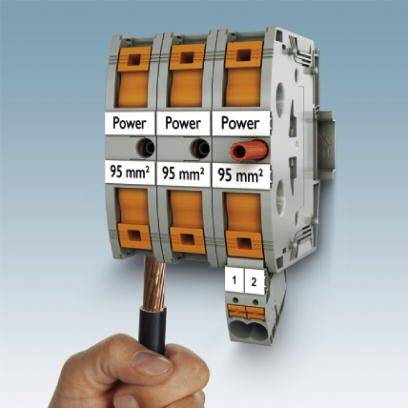

Złączka wtykowa z trzema przyłączami zasilającymi i przewodem miedzianym trzymana w ręku. Oznaczenie '95 mm²'. Stosowana w połączeniach elektrycznych.

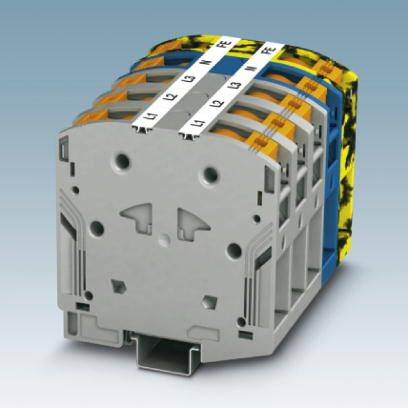

Elektryczny blok zacisków szeregowych z wieloma złączami w kolorach niebieskim, żółtym i pomarańczowym.

Zaciski przemysłowe marki Phoenix Contact z dwoma wprowadzonymi kablami, jeden po lewej stronie, a drugi po prawej stronie, wpiętymi w zacisk.

Pozioma czarna linia z kołem na każdym końcu, która graficznie łączy dwa punkty lub pojęcia.

Rysunek techniczny prostokątnego obiektu o długości 126,4 mm z otworami rozstawionymi co 6,5 mm.

1/9

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Zacisk wysokoprądowy

Połączenie komponentów

Plug-In

Maksymalny przekrój przewodu elastycznego

95 mm²

Maksymalny przekrój przewodu sztywnego

95 mm²

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 20.11

Liczba (Rozmiar opakowania 3 szt.)

Sztuki

Suma (89,67 zł / Sztuka)

269,00 zł

218,70 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba złączy: 2
Potencjały: 1
Przekrój nominalny: 95 m²
Mierzone napięcie szczytowe: 8 kV
Kategoria przepięcia III
Typ izolacji: I
Prąd obciążenia maks. 232 a (przy 95 mm2 przekroju przewodu)
Otwarta ściana boczna: Nie
Raster: 25 mm
Średnica otworu wierconego 6,5 mm

Opakowanie: sztuka

Rodzaj produktu: Zacisk wysokoprądowy

Specyfikacje klem zaciskowych: z blokadą Push-in

Połączenie komponentów: Plug-In

Minimalny przekrój przewodu elastycznego: 25 mm²

Maksymalny przekrój przewodu elastycznego: 95 mm²

Minimalny przekrój przewodu sztywnego: 25 mm²

Maksymalny przekrój przewodu sztywnego: 95 mm²

Minimalna średnica przewodu (system AWG): 4

Ilość rzędów: 1

Ilość styków: 1

Kolor: czarny
żółty

Natężenie znamionowe: 232 A

Natężenie znamionowe - zaokrąglone: 232 A

Napięcie znamionowe: 1000 V/AC
1500 V/DC

Maksymalna długość ściągania izolacji: 40 mm

Numer katalogowy producenta: 3260142

Zawartość: 3 szt.

Model katalogowy producenta: PTPOWER 95-FE-F

Wymiary: (D x S x W) 139.1 x 25 x 99.8 mm

Szerokość produktu: 25 mm

Wysokość produktu: 99.8 mm

Długość produktu: 139.1 mm

Napięcie znamionowe udarowe: 8 kV

Stopień zanieczyszczenia: 3

Klasa reakcji na ogień: V0

Kolor: czarny

Materiał izolacyjny: PA

Materiał izolacyjny: PA

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2226017 Zacisk wysokoprądowy Phoenix Contact 3260142 Plug-In 3 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2226017 Zacisk wysokoprądowy Phoenix Contact 3260142 Plug-In 3 szt.

Opis

Złącza typu push in oprócz cech systemowych systemu CLIPLINE complete charakteryzują się łatwym okablowaniem przewodów z końcówką rurkową lub przewodów sztywnych bez użycia narzędzi. Kompaktowa budowa umożliwia łączenie przewodów w ciasnych miejscach. Oprócz zastosowania istniejącej funkcji testowej można podłączyć zaciski odprowadzające, które zapewniają dodatkowe podłączenie dwóch przewodów testowych.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
