Zasilacz na szynę DIN Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT, 24 V/DC, 1.3 A, 30 W

Kompaktowy moduł zasilania DC 24V i 1,3A, w kolorze szarym, z otworami wentylacyjnymi i zaciskami przyłączeniowymi, odpowiedni do montażu na szynie DIN.

Schemat blokowy przetwornika AC-DC: Wejście AC, Filtr, Prostownik, Transformator, Filtr, Wyjście DC. Funkcje: UVP, OVP, OTP, OCP, SCP.

Diagram przedstawia wydajność (%) w odniesieniu do prądu wejściowego (A). Dwie krzywe: 1) 120 V AC/24 V DC, 2) 230 V AC/24 V DC. Wydajność nieznacznie maleje wraz ze wzrostem prądu.

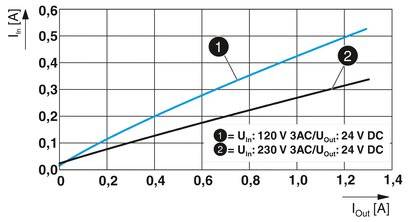

Diagram przedstawia linie wykresu prądu przemiennego: Linia 1 'Uin = 120 V 3AC/Uout = 24 V DC'; Linia 2 'Uin = 230 V 3AC/Uout = 24 V DC'; oś x to Iout [A], a oś y to Iin [A].

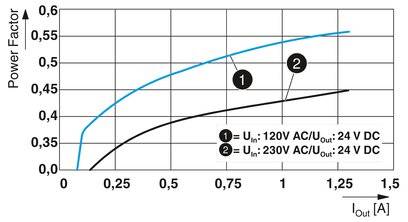

Diagram z dwiema krzywymi przedstawia współczynnik mocy (oś y) w odniesieniu do prądu wyjściowego I_out [A] (oś x). Krzywa 1: U_in=120V AC/U_out=24V DC; Krzywa 2: U_in=230V AC/U_out=24V DC.

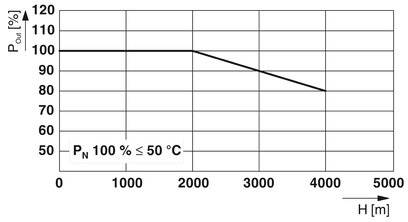

Diagram przedstawia spadek P_out (procent) wraz ze wzrostem wysokości H (metry), od 1000 m P_out spada z 100% do około 78% przy 5000 m.

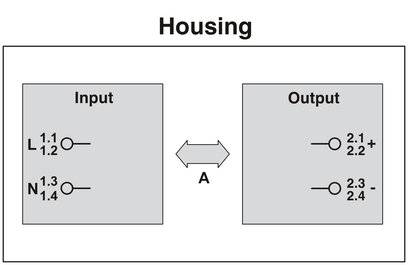

Schemat elektrycznego przełącznika. Po lewej: 'Wejście' z L1.1 do L1.4; po prawej: 'Wyjście' z L2.1 do L2.4. Na środku strzałka z 'A'.

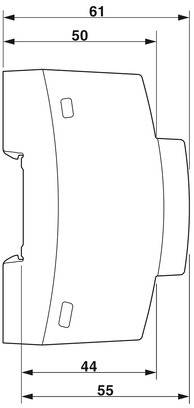

Rysunek techniczny elementu z wymiarami szerokości: 61 mm u góry, 50 mm w środku, 44 mm u dołu, o całkowitej długości 55 mm.

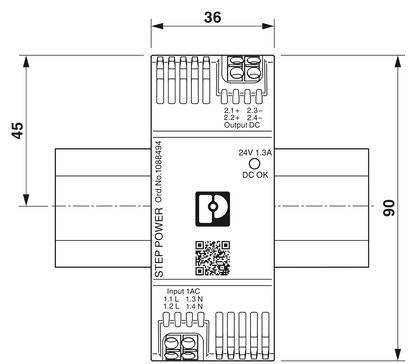

Rysunek urządzenia elektrycznego o wymiarach 36 mm x 90 mm. Ilustracja przedstawia wejścia, wyjścia oraz kod QR. Główne przeznaczenie: zasilanie elektryczne.

1/9

Karta katalogowa (PDF)

Szybka dostawa w pt. 2.10

25 Sztuki

Liczba

Sztuki

Suma (169,92 zł / Sztuka)

169,92 zł

209,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Zasilacz na szynę DIN Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT

24 V/DC /
Wejście1 -fazowy
Zakres napięcia wejściowego 85 - 264 V/AC / 90 - 250 V/DC
Idealnie nadaje się do rozdzielników instalacji i płaskich pulpitów obsługi

Dane techniczne

Napięcie wejściowe (nominalne): 115 V/AC
230 V/AC
90 - 250 V/DC

Rodzaj zasilacza: Taktowany

Rodzaj produktu: Zasilacz na szynę DIN

Minimalne napięcie wejściowe: 120 V/AC

Napięcie wyjściowe: 24 V/DC

Napięcie wejściowe: 85 - 264 V/AC / 90 - 250 V/DC

Maksymalne napięcie wejściowe: 230 V/AC

Maksymalne natężenie wyjściowe: 1.3 A

Prąd wyjściowy (maks.) - zaokrąglony: 1.3 A

: 30 W

Rodzaj wyjścia zasilacza: stałe

Ilość faz: 1

Maksymalne napięcie wyjściowe: 24 V/DC

Ilość wyjść: 1 x

Połączenie komponentów: zacisk push-in

Wymiary: (D x S x W) 61 x 36 x 90 mm

Waga: 0.170 kg

Maksymalne napięcie wyjściowe: 25 V/DC

Minimalne napięcie wyjściowe: 22.5 V/DC

Numer katalogowy producenta: 1088494

Zawartość: 1 szt.

Szerokość produktu: 36 mm

Wysokość produktu: 90 mm

Długość produktu: 61 mm

: IP20

Maksymalna temperatura: 70 °C

Minimalna temperatura: -10 °C

Model katalogowy producenta: STEP3-PS/1AC/24DC/1.3/PT

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Moc

Połączenie komponentów

Maksymalne napięcie wejściowe

Maksymalne napięcie wyjściowe

Napięcie wyjściowe

Napięcie wejściowe (nominalne)

Prąd wyjściowy (maks.) - zaokrąglony

Minimalne napięcie wejściowe

Zasilacz na szynę DIN Phoenix Contact STEP-PS/ 1AC/24DC/3.8/C2LPS, 24 V/DC, 3.8 A, 91.2 W

Numer produktu123627

91.2 W

terminal śrubowy

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3.8 A

85 V/AC

Zasilacz na szynę DIN Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT, 24 V/DC, 0.63 A, 15 W

Numer produktu2435744

15 W

zacisk push-in

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088478 Zasilacz na szynę DIN 24 V/DC 5 A 120 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2435748

120 W

zacisk push-in

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Zasilacz na szynę DIN Phoenix Contact STEP3-PS/1AC/12DC/1.3/PT, 12 V/DC, 1.3 A, 15 W

Numer produktu2435750

15 W

zacisk push-in

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 Zasilacz na szynę DIN 12 V/DC 2.5 A 30 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2435751

30 W

zacisk push-in

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Zasilacz na szynę DIN Phoenix Contact STEP-PS/1AC/24DC/0.75, 24 V/DC, 0.83 A, 18 W

Numer produktu511731

18 W

terminal śrubowy

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Zasilacz na szynę DIN Phoenix Contact STEP-PS/1AC/24DC/1.75, 24 V/DC, 1.9 A, 42 W

Numer produktu511732

42 W

terminal śrubowy

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Zasilacz na szynę DIN Phoenix Contact STEP-PS/1AC/24DC/2.5, 24 V/DC, 2.75 A, 60 W

Numer produktu511733

60 W

terminal śrubowy

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.75 A

85 V/AC

Zasilacz na szynę DIN Phoenix Contact STEP-PS/1AC/24DC/4.2, 24 V/DC, 4.4 A, 100 W

Numer produktu511734

100 W

terminal śrubowy

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4.4 A

85 V/AC

Zasilacz na szynę DIN Phoenix Contact STEP-PS/1AC/12DC/1.5, 12 V/DC, 1.65 A, 18 W

Numer produktu511735

18 W

terminal śrubowy

264 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.65 A

85 V/AC

Do pobrania

Karta katalogowa

Karta katalogowa 2435745 Zasilacz na szynę DIN Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT, 24 V/DC, 1.3 A, 30 W

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2435745 Zasilacz na szynę DIN Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT, 24 V/DC, 1.3 A, 30 W

Opis

Kompaktowe zasilacze nowej generacji STEP POWER dzięki swojej budowie nadają się zwłaszcza do rozdzielnic instalacyjnych i płaskich pulpitów obsługowych. Zasilacze są dostępne z napięciem wyjściowym 24 V/DC i maks. 0,5 A. Wysoki współczynnik sprawności i niewielkie straty w trybie Stand by zapewniają wysoką wydajność energetyczną.

Charakterystyka

Szerokie zastosowanie dzięki wejściu szerokopasmowemu oraz międzynarodowemu pakietowi certyfikatów
Wysokie bezpieczeństwo pracy dzięki wysokiemu MTBF >500 000 h
Możliwość pracy równoległej w celu podniesienia wydajności i redundancji
Łatwiejsze uruchamianie dzięki kontroli funkcji LED
Wysokie bezpieczeństwo pracy zapewnia długie mostkowanie na wypadek awarii sieci > 20 ms
Zatrzask na szynie nośnej lub przykręcanie do powierzchni płaskiej.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
