Phoenix Contact 1088478 Zasilacz na szynę DIN 24 V/DC 5 A 120 W Ilość wyjść:1 x Opis 1 szt.

Diagram przetwornika napięcia z prądem przemiennym na wejściu i prądem stałym na wyjściu. Prezentuje filtr, aktywną korekcję współczynnika mocy (PFC) oraz interfejs użytkownika z funkcjami.

'Schemat elektryczny: Po lewej stronie wejścia L i N (1.1-1.4), po prawej stronie wyjścia (2.1-2.8). Strzałka pośrodku wskazuje kierunek przepływu, nagłówek "Obudowa".'

Diagram przedstawia prąd wyjściowy (I_out) w zależności od prądu wejściowego (I_in) dla dwóch źródeł napięcia: 120 V AC i 230 V AC przy 24 V DC.

Diagram przedstawia współczynnik mocy w zależności od prądu wyjściowego. Dwie krzywe: 1 dla 120V AC, 2 dla 230V AC. Obie rosnące, osiągające wartość 1 przy 5 A.

Diagram krzywych wydajności przedstawia procentowy spadek wydajności od 100% na poziomie morza do 85% na wysokości 5000 metrów nad poziomem morza.

Instrukcja montażu urządzenia elektronicznego ze specyfikacją techniczną i szczegółami podłączenia. Wymiary: 72x90x45 mm, wyjście 24V 5A.

Rysunek przedstawia rysunek techniczny części z podaną szerokością: szerokość całkowita 61 mm, odcinki częściowe 50 mm, 55 mm, 44 mm.

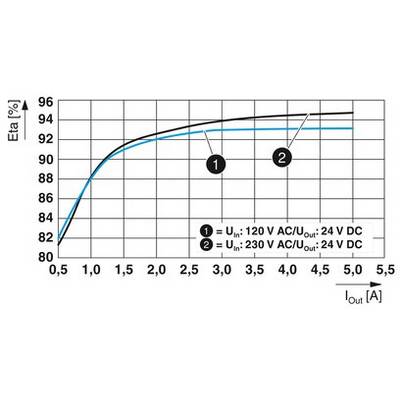

Diagram przedstawia krzywe sprawności wyjścia DC przy różnych prądach wejściowych: 120 V AC i 230 V AC. Sprawność mieści się w zakresie od 90% do 96%.

1/9

Karta katalogowa (PDF)

Dostawa w czw. 24.09

62 Sztuki

Liczba

Sztuki

Suma (300,00 zł / Sztuka)

300,00 zł

369,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 48,77 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Zasilacz STEP-PS

Wzrost wydajności do 100%
Kierunek podłączenia przewód / tablica: 45 °
Certyfikat EN-60335
Zmniejszenie całkowitej szerokości o 1 TE
Sprawność: 94 %
Straty bez obciążenia:<0,1 W

Dane techniczne

Napięcie wejściowe (nominalne): 115 V/AC
230 V/AC
90 - 250 V/DC

Rodzaj zasilacza: Taktowany

Rodzaj produktu: Zasilacz na szynę DIN

Minimalne napięcie wejściowe: 120 V/AC

Napięcie wyjściowe: 24 V/DC

Napięcie wejściowe: 85 - 264 V/AC / 90 - 250 V/DC

Maksymalne napięcie wejściowe: 230 V/AC

Maksymalne natężenie wyjściowe: 5 A

Prąd wyjściowy (maks.) - zaokrąglony: 5 A

: 120 W

Rodzaj wyjścia zasilacza: stałe

Ilość faz: 1

Maksymalne napięcie wyjściowe: 24 V/DC

Ilość wyjść: 1 x

Połączenie komponentów: zacisk push-in

Wymiary: (D x S x W) 61 x 78 x 90 mm

Waga: 0.255 kg

Maksymalne napięcie wyjściowe: 25 V/DC

Minimalne napięcie wyjściowe: 22.5 V/DC

Numer katalogowy producenta: 1088478

Zawartość: 1 szt.

Szerokość produktu: 78 mm

Wysokość produktu: 90 mm

Długość produktu: 61 mm

: IP20

Maksymalna temperatura: 70 °C

Minimalna temperatura: -10 °C

Model katalogowy producenta: STEP3-PS/1AC/24DC/5/PT

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Moc

Połączenie komponentów

Maksymalne napięcie wejściowe

Maksymalne napięcie wyjściowe

Napięcie wyjściowe

Napięcie wejściowe (nominalne)

Prąd wyjściowy (maks.) - zaokrąglony

Minimalne napięcie wejściowe

Phoenix Contact 1088478 Zasilacz na szynę DIN 24 V/DC 5 A 120 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2435748

Ten produkt

120 W

zacisk push-in

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Zasilacz na szynę DIN Phoenix Contact STEP-PS/ 1AC/24DC/3.8/C2LPS, 24 V/DC, 3.8 A, 91.2 W

Numer produktu123627

91.2 W

terminal śrubowy

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3.8 A

85 V/AC

Phoenix Contact 1088495 Zasilacz na szynę DIN 24 V/DC 0.63 A 15 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2435744

15 W

zacisk push-in

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 Zasilacz na szynę DIN 24 V/DC 1.3 A 30 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2435745

30 W

zacisk push-in

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 Zasilacz na szynę DIN 24 V/DC 2.5 A 60 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2435746

60 W

zacisk push-in

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1170954 Zasilacz na szynę DIN 5 V/DC 3 A 15 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2435749

15 W

zacisk push-in

230 V/AC

5 V/DC

|5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 Zasilacz na szynę DIN 12 V/DC 1.3 A 15 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2435750

15 W

zacisk push-in

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 Zasilacz na szynę DIN 12 V/DC 2.5 A 30 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2435751

30 W

zacisk push-in

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Zasilacz na szynę DIN Phoenix Contact STEP-PS/1AC/24DC/0.75, 24 V/DC, 0.83 A, 18 W

Numer produktu511731

18 W

terminal śrubowy

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Zasilacz na szynę DIN Phoenix Contact STEP-PS/1AC/24DC/1.75, 24 V/DC, 1.9 A, 42 W

Numer produktu511732

42 W

terminal śrubowy

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Do pobrania

Karta katalogowa

Karta katalogowa 2435748 Phoenix Contact 1088478 Zasilacz na szynę DIN 24 V/DC 5 A 120 W Ilość wyjść:1 x Opis 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2435748 Phoenix Contact 1088478 Zasilacz na szynę DIN 24 V/DC 5 A 120 W Ilość wyjść:1 x Opis 1 szt.

Opis

Kompaktowe zasilacze nowej generacji STEP POWER dzięki swojej budowie nadają się zwłaszcza do rozdzielnic instalacyjnych i płaskich pulpitów obsługowych. Zasilacze są dostępne z napięciem wyjściowym 24 V/DC i maks. 0,5 A. Wysoki współczynnik sprawności i niewielkie straty w trybie Stand by zapewniają wysoką wydajność energetyczną.

Charakterystyka

Szerokie zastosowanie dzięki wejściu szerokopasmowemu oraz międzynarodowemu pakietowi certyfikatów
Wysokie bezpieczeństwo pracy dzięki wysokiemu MTBF >500 000 h
Możliwość pracy równoległej w celu podniesienia wydajności i redundancji
Łatwiejsze uruchamianie dzięki kontroli funkcji LED
Wysokie bezpieczeństwo pracy zapewnia długie mostkowanie na wypadek awarii sieci > 20 ms
Zatrzask na szynie nośnej lub przykręcanie do powierzchni płaskiej.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
