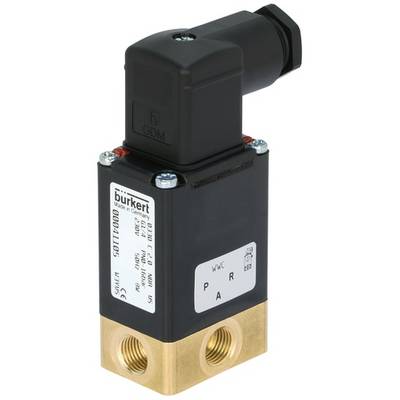

Zawór armatury na zawiasach Bürkert 330 41112, 0 do 10 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
10 Sztuki
Pokaż produkty alternatywne
Liczba
Suma (698,37 zł / Sztuka)
698,37 zł
859,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 10 sztuka
Cechy produktu
Zawór elektromagnetyczny 3/2-drożny
- Zawór bezpośredniego działania z separacją medium do średnicy nominalnej DN 5
- Technologia kotew zawiasowych bezobsługowa
- Odporny na wibracje system cewek mocowanych śrubami blokowymi
- Przyjazna dla użytkownika, solidna obsługa ręczna
- Wersje przeciwwybuchowe
Dane techniczne
- Rodzaj napędu: Składana Kotwa
- Zasada działania zaworu głównego: Zawór bezpieczeństwa
- Funkcja przełączania: On/off
- Separacja mediów: Tak
- Połączenie przewodów Fluidit ilość: 3
- Funkcja zaworu, liczba pozycji przełączania: 2
- Przepływ: Pod siedziskiem
- Ciśnienie nominalne maks. (Ciecz): 10 bar
- Gniazdo zaworu, materiał: Mosiądz
- Napięcie zmienne: Tak
- Moc: 8 W
- Typ szpuli: Przykręcane
- Materiał cewki (powłoka): EP (żywica epoksydowa)
- Czas przełączania: 8 ms - 15 ms
- Czas przełączania: 8 ms - 15 ms
- Budowa zaworu: Zawór komplet
- Moc włączenia AC: 30 VA
- Napięcie częstotliwość 50 Hz
- Funkcja zaworu ręcznego, materiał: PA (poliamid)
- Funkcja zaworu ręcznego blokady: Tak
- Maks. Temperatura powierzchni: 150°C.
- Przyłącze elektryczne, materiał: Mosiądz
- Mocowanie rodzaj: Śruby metryczne
- Rodzaj produktu
Zawór armatury na zawiasach
- Napięcie robocze
110 V
- Maksymalne ciśnienie robocze
10 bar
- Materiał obudowy
mosiądz
- Połączenie pneumatyczne
G 1/4
- Media robocze
Ciecz
- Temperatura nośnika (zakres)
0 do +80 °C
- Numer katalogowy producenta
41112
- Minimalne ciśnienie robocze
0 bar
- Rodzaj uruchomienia
Obsługa ręczna;przycisk
- Element uszczelniający
NBR
- Funkcje pneumatyczne
3/2 drożny
- Waga
0.43 kg
- Maksymalna temperatura medium
+80 °C
- Minimalna temperatura medium
0 °C
- Płyn przeznaczony dla zaworu
Medium agresywne
- Średnica nominalna
3 mm
- Długość produktu
46 mm
- Standardowe nominalne natężenie przepływu (qnN)
195 l/min
IP65
- Maksymalna temperatura otoczenia
+55 °C
- Obsługa
Bezpośrednie działanie
- Współczynnik przepływu (Kv)
0.18
Do pobrania
Karta katalogowa
Karta katalogowa 2350702 Zawór armatury na zawiasach Bürkert 330 41112, 0 do 10 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2350702 Zawór armatury na zawiasach Bürkert 330 41112, 0 do 10 bar
Opis
Zawór 0330 jest zaworem jednokierunkowy ze składaną klapą, oddzielonym od mediów. Dostępna w wersji 3/2- i 2/2-drożnej. Jako wersja 3-kierunkowa może być używana jako zawór rozdzielczy lub zawór mieszający. Odpowiednio do zastosowań dostępne są różne materiały membrany i różne sposoby działania. Standardowa obudowa pomiarowa spełnia wszystkie europejskie wymagania dotyczące wody pitnej. Oferta obudowy jest uzupełniona przez stal szlachetną (316L), PVDF i polipropylen. Cewki magnetyczne są wykonane z chemicznie odpornego na wysoką temperaturę epoksydu. System cewki jest odłączony od medium dzięki membranie, dlatego zawór nadaje się szczególnie do mediów krytycznych, takich jak agresywne kwasy i zasady. W celu uruchomienia i kontroli urządzenie 0330 jest wyposażone w funkcję sterowania ręcznego. W celu redukcji zapotrzebowania na energię wszystkie cewki mogą być dostarczane z elektroniczną obniżką mocy lub jako wersja impulsowa. Stan przełączania może być sygnalizowany za pomocą sygnału binarnego lub NAMUR. W połączeniu z wtyczką zgodną z DIN EN 175301-803 form a zawory spełniają stopień ochrony IP65/67 - w połączeniu ze stalą nierdzewną lub obudową z tworzywa sztucznego NEMA 4X.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Zakres dostawy
- Zawiera gniazdo na urządzenia
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
