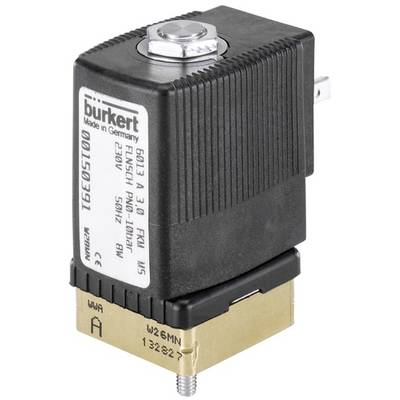

Zdjęcie poglądowe
Zdjęcie poglądowe
Zawór armatury podnoszącej Bürkert 6013 209267, 0 do 10 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Pokaż produkty alternatywne
Liczba
Suma (454,47 zł / Sztuka)
454,47 zł
559,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
2/2-drożny zawór elektromagnetyczny, bezpośredniego działania
- Zawory bezpośredniego działania i kompaktowe do średnicy nominalnej DN 6,0
- Odporny na wibracje, skręcany system cewek
- Wersje przeciwwybuchowe
- Dostępne wersje energooszczędne z funkcją kopnięcia i upuszczenia
Dane techniczne
- Rodzaj napędu: Kotwa podnoszona
- Zasada działania zaworu głównego: Zawór bezpieczeństwa
- Funkcja przełączania: On/off
- Połączenie przewodów, ilość: 2
- Funkcja zaworu, liczba pozycji przełączania: 2
- Przepływ: Przez siedzenie
- Ciśnienie nominalne maks. (Gaz): 10 bar
- Ciśnienie nominalne maks. (Ciecz): 10 bar
- Napięcie stałe: Tak
- Moc: 7 W
- Typ szpuli: Nałożona
- Materiał cewki (powłoka): EP (żywica epoksydowa)
- Wielkość cewki 32 mm
- Czas przełączania: Maks. 20 ms
- Czas przełączania: Maks. 30 ms
- Budowa zaworu: Zawór komplet
- Rodzaj produktu
Zawór armatury podnoszącej
- Napięcie robocze
12 V
- Maksymalne ciśnienie robocze
10 bar
- Materiał obudowy
mosiądz
- Połączenie pneumatyczne
Kołnierz
- Media robocze
Ciecz;gaz
- Temperatura nośnika (zakres)
-10 do +120 °C
- Numer katalogowy producenta
209267
- Minimalne ciśnienie robocze
0 bar
- Element uszczelniający
FKM
- Funkcje pneumatyczne
2/2 drożny
- Waga
0.29 kg
- Maksymalna temperatura medium
+120 °C
- Minimalna temperatura medium
-10 °C
- Płyn przeznaczony dla zaworu
neutralne płyny
- Średnica nominalna
2.5 mm
- Właściwości pneumatyczne
kołnierz
IP65
- Maksymalna temperatura otoczenia
+55 °C
- Minimalna temperatura otoczenia
-10 °C
- Obsługa
Bezpośrednie działanie
- Współczynnik przepływu (Kv)
0.16
Do pobrania
Karta katalogowa
Karta katalogowa 2350913 Zawór armatury podnoszącej Bürkert 6013 209267, 0 do 10 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2350913 Zawór armatury podnoszącej Bürkert 6013 209267, 0 do 10 bar
Opis
Zawór 6013 jest zaworem do bezpośredniego działania zaworu z zaworem do podnoszenia. W celu zwiększenia bezpieczeństwa pod względem ciśnienia i wycieków zatyczki i rdzeń prowadnicy są połączone ze sobą. W zależności od zastosowania dostępne są różne kombinacje elementów uszczelniających. Specjalna wersja kołnierza biurowych (SFB) umożliwia oszczędność miejsca podczas szeregowania zaworów na płycie wielokrotnego podłączenia. Cewki są wykonane z poliamidu lub z chemicznie wysoko odpornego epoksydu. W celu zmniejszenia poboru mocy elektrycznej podczas pracy dostępne są cewki impulsowe oraz elektronika „Kick and Drop” do wzbudzania nadmiernego napaczy (wtyczka 2511). Opcjonalny pilot do obsługi ręcznej umożliwia szybki start i łatwą konserwację. W połączeniu z gniazdem wtykowym urządzenia zgodnie z DIN EN 175301-803 form a zawory spełniają stopień ochrony IP65. Zawory w wersji ze stali szlachetnej NEMA 4X.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
