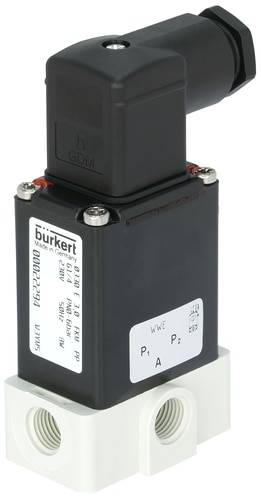

Zawór bezpośredni Bürkert 0124 88420, 0 do 5 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (893,50 zł / Sztuka)
893,50 zł
1099,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
3/2-drożny zawór do mediów agresywnych
- Jednostronnego działania z membraną oddzielające
- Do mediów agresywnych
- Standardowe uruchomienie za pomocą blokowaną ręką
Dane techniczne
- Przyłącze przewodu G 1/4"
- Średnica nominalna 4,0 mm
- Wartość kV 0,30 m3/h
- Zakres ciśnienia od 0 do 5 bar
- Napięcie 024 V, 50 Hz
- Temperatura medium od 0 do +80 °C.
- Temperatura otoczenia maks. +55 °C
- Czas otwierania 8 - 15 ms
- Czas zamykania 8 - 15 ms
- Elektryczny pobór mocy 30 VA (działanie), 15/8 VA/W (eksploatacja)
- Rodzaj produktu
Zawór bezpośredni
- Napięcie robocze
24 V/AC
- Maksymalne ciśnienie robocze
5 bar
- Materiał obudowy
polipropylen
- Połączenie pneumatyczne
nakrętka G1/4
- Zakres temperatury roboczej
0 °C (min)
- Temperatura nośnika (zakres)
0 do +80 °C
- Numer katalogowy producenta
88420
- Minimalne ciśnienie robocze
0 bar
- Minimalna temperatura robocza
0 °C
- Element uszczelniający
FKM
- Funkcje pneumatyczne
3/2 drożny
- Waga
0.330 kg
- Maksymalna temperatura medium
+80 °C
- Minimalna temperatura medium
0 °C
- Płyn przeznaczony dla zaworu
Medium agresywne
- Średnica nominalna
4 mm
- Właściwości pneumatyczne
złącze G 1/4
- Szerokość produktu
34 mm
- Długość produktu
56 mm
- Standardowe nominalne natężenie przepływu (qnN)
325 l/min
IP65
- Maksymalna temperatura otoczenia
+55 °C
- Minimalna temperatura otoczenia
0 °C
- Obsługa
Bezpośrednie działanie
- Współczynnik przepływu (Kv)
5 l/min
Do pobrania
Karta katalogowa
Karta katalogowa 623605 Zawór bezpośredni Bürkert 0124 88420, 0 do 5 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 623605 Zawór bezpośredni Bürkert 0124 88420, 0 do 5 bar
Opis
Typ 0124 to bezpośredni zawór elektromagnetyczny 3/2-drożny. Elastyczna membrana zapewnia hermetyczne zamknięcie przed agresywnego substancji.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Bezpośredni zawór przelotowy
- Normalnie zamknięty
- Obudowa PP
- Materiał uszczelniający FKM
- Uruchomienie za pomocą dłoni
- Epoksyd (klasa H)
- Tolerancja napięcia ±10 %
- Nominalny tryb pracy: Tryb pracy 40% czasu włączenia (30 min)
- Złącze elektryczne umożliwia dzięki złączu DIN EN 175301-803 Form A (do tej pory DIN 43650)
- Stopień ochrony IP65 z gniazdem wtykowym
- Pozycja montażowa: Dowolna, najlepiej z siłownikiem ustawionym pionowo
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
