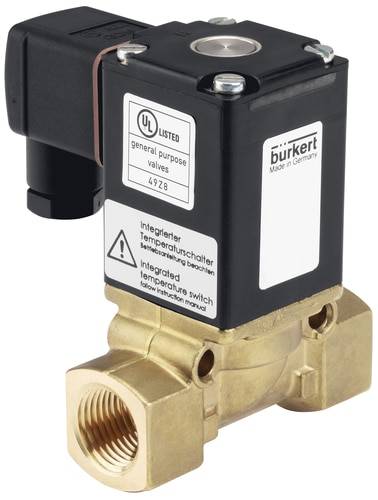

Zawór bezpośredni Bürkert 0290 49518, 0 do 16 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
8 Sztuki
Pokaż produkty alternatywne
Liczba
Suma (1234,96 zł / Sztuka)
1234,96 zł
1519,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 8 sztuka
Cechy produktu
2/2-drożny zawór do gazów i cieczy
- Załączanie potencjałem niskim od 0 bar
- Nadaje się do próżni
- Niezawodny
- Wytrzymałe
Dane techniczne
- Przyłącze przewodu G 3/4"
- Średnica nominalna 20,0 mm
- Wartość kV 5,0 m³/h
- Zakres ciśnienia od 0 do 16 bar
- Napięcie 024 V/UC/DC
- Medium temperatury mediów od -10 do +80 °C.
- Temperatura otoczenia maks. +55 °C
- Czas otwierania 100 - 250 ms
- Czas zamykania 700 - 2000 ms
- Elektryczny pobór mocy 100 W (eksploatacja) 9 W
- Rodzaj produktu
Zawór bezpośredni
- Napięcie robocze
24 V/DC
- Maksymalne ciśnienie robocze
16 bar
- Materiał obudowy
mosiądz
- Połączenie pneumatyczne
nakrętka G 3/4
- Zakres temperatury roboczej
-10 °C (min)
- Temperatura nośnika (zakres)
-10 do +80 °C
- Numer katalogowy producenta
49518
- Minimalne ciśnienie robocze
0 bar
- Minimalna temperatura robocza
-10 °C
- Element uszczelniający
NBR
- Funkcje pneumatyczne
2/2 drożny
- Waga
1.400 kg
- Maksymalna temperatura medium
+80 °C
- Minimalna temperatura medium
-10 °C
- Płyn przeznaczony dla zaworu
neutralne płyny
- Średnica nominalna
20.0 mm
- Właściwości pneumatyczne
nakrętka
- Szerokość produktu
60 mm
- Wysokość produktu
122 mm
- Długość produktu
100 mm
- Standardowe nominalne natężenie przepływu (qnN)
5300 l/min
IP65
- Maksymalna temperatura otoczenia
+55 °C
- Minimalna temperatura otoczenia
0 °C
- Obsługa
NC
- Współczynnik przepływu (Kv)
83.33 l/min
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 623672 Zawór bezpośredni Bürkert 0290 49518, 0 do 16 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 623672 Zawór bezpośredni Bürkert 0290 49518, 0 do 16 bar
Opis
Ten wytrzymały zawór przelotowy z membraną serwomotorową i trwałym podnoszeniem o wymuszonym stanie bezprądowo. Nadaje się idealnie dla próżni lub zamkniętych przebiegów, do neutralnych gazów i cieczy.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Wymuszony zawór przelotowy
- Normalnie zamknięty
- Materiał obudowy: Mosiądz
- Materiał uszczelniający NBR
- Epoksyd (klasa H)
- Tolerancja napięcia ±10 %
- Nominalny tryb pracy: Praca ciągła 100% czasu włączenia
- Połączenie elektryczne zgodne z DIN EN 175301-803 Podłączenie A (do tej pory DIN 43650)
- Stopień ochrony IP65 z gniazdem wtykowym
- Pozycja montażowa: Dowolna, najlepiej z siłownikiem ustawionym pionowo
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
