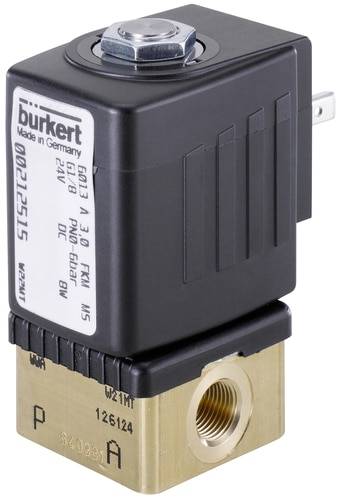

Zdjęcie poglądowe
Zdjęcie poglądowe
Zawór bezpośredni Bürkert 6013 135439, 0 do 2.5 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Pokaż produkty alternatywne
Liczba
Suma (535,77 zł / Sztuka)
535,77 zł
659,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
2/2-drożny zawór magnetyczny, bezpośreni
- Niewielkie rozmiary
- Jednostronnego działania
- FKM uszczelka jako standard
- Szpulka można obracać o 4 x 90°
- Szybkie przełączanie
- Odpowiedni do próżni
Dane techniczne
- Średnica nominalna 6,0 mm
- Złączka przewodu G 3/8"
- Wartość kV 0,55 m³/h
- Zakres ciśnienia od 0 do 2,5 bar
- Napięcie 024 V, 50 Hz
- Medium temperatury od -10 do +100 °C.
- Temperatura otoczenia maks. +55 °C
- Lepkość maks. 21 mm²/sek
- Czas otwierania 20 ms
- Czas zamykania 30 ms
- Elektryczny pobór mocy 10 W, 30 VA (pociąg), 22 VA (eksploatacja)
- Rodzaj produktu
Zawór bezpośredni
- Napięcie robocze
24 V/AC
- Maksymalne ciśnienie robocze
2.5 bar
- Materiał obudowy
mosiądz
- Połączenie pneumatyczne
nakrętka G 3/8
- Zakres temperatury roboczej
-10 °C (min)
- Temperatura nośnika (zakres)
-10 do +100 °C
- Numer katalogowy producenta
135439
- Minimalne ciśnienie robocze
0 bar
- Minimalna temperatura robocza
-10 °C
- Element uszczelniający
FKM
- Funkcje pneumatyczne
2/2 drożny
- Waga
0.550 kg
- Maksymalna temperatura medium
+100 °C
- Minimalna temperatura medium
-10 °C
- Płyn przeznaczony dla zaworu
neutralne płyny
- Średnica nominalna
6 mm
- Właściwości pneumatyczne
nakrętka
IP65
- Maksymalna temperatura otoczenia
+55 °C
- Minimalna temperatura otoczenia
-10 °C
- Obsługa
Bezpośrednie działanie
- Współczynnik przepływu (Kv)
9.17 l/min
Do pobrania
Karta katalogowa
Karta katalogowa 625148 Zawór bezpośredni Bürkert 6013 135439, 0 do 2.5 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 625148 Zawór bezpośredni Bürkert 6013 135439, 0 do 2.5 bar
Opis
Zawór elektromagnetyczny może być używany w celu zablokowania, dozowania, napełniania i napowietrzania.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- 2/2-drożny zawór elektromagnetyczny
- W stanie spoczynku normalnie zamknięty
- Materiał obudowy: Stal szlachetna
- Materiał uszczelniający FKM
- Media: Neutralne gazy i ciecze (np. Sprężone powietrze, woda, olej hydrauliczny, podciśnienie)
- Materiał szpulowy poliamid klasy B
- Tolerancja napięcia ±10 %
- Nominalny tryb pracy: Pojedynczy zawór praca ciągła w 100% czasu włączenia
- Stopień ochrony IP 65 z gniazdem wtykowym
- Połączenie elektryczne zgodne z DIN EN 175301-803 Podłączenie A (do tej pory DIN 43650)
- Pozycja montażowa: Dowolna, najlepiej z siłownikiem ustawionym pionowo
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
