Zawór elektropneumatyczny Norgren V51B517A-A213J In-Line 5/2-drożny G1/4 24V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
2 Sztuki
Liczba
Suma (552,03 zł / Sztuka)
552,03 zł
679,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 2 sztuka
Dane techniczne
- Media robocze
Sprężone powietrze przefiltrowane, smarowane i niesmarowane
- Typ
V51B517A-A213J
- Rodzaj produktu
Zawór pneumatyczny sterowany mechanicznie
- Napięcie robocze
24 V/DC
- Materiał obudowy
aluminium
- Połączenie pneumatyczne
G 1/4
- Max. Natężenie przepływu
G1/8 = 750 l/min, G1/4 = 1300 l/min, G1/2 = 4200 l/min
- Maksymalne ciśnienie robocze
8 bar
- Zakres temperatury roboczej
+50 °C (max)
- Maksymalna temperatura robocza
+50 °C
- Pobór mocy
2 W
- Rodzaj uruchomienia
Elektropneumatyczny; Elektromagnes/sprężyna
- Numer katalogowy producenta
V51B517A-A213J
- Minimalne ciśnienie robocze
2 bar
- Element uszczelniający
NBR

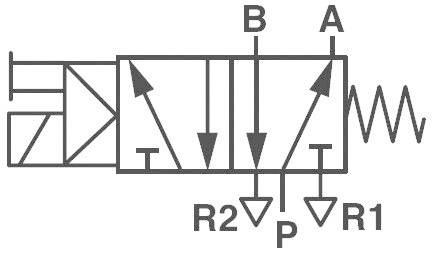

- Funkcje pneumatyczne
5/2 drożny
- Płyn przeznaczony dla zaworu
gazy neutralne
IP65
- Maksymalna temperatura otoczenia
+50 °C
- Minimalna temperatura otoczenia
-10 °C
- Specyfikacja materiału
Obudowa i płytka podstawowa z aluminium · Tłoki, elementy dystansowe i pokrywy z tworzywa sztucznego · Uszczelki: kauczuk nitrylowy
- Podłączenie
G1/4
- Napięcie robocze
24 V/DC
Do pobrania
Karta katalogowa
Karta katalogowa 583472 Zawór elektropneumatyczny Norgren V51B517A-A213J In-Line 5/2-drożny G1/4 24V/DC
Opis
Charakterystyka
- Tolerancja napięcia: ±10%
- Cykl pracy: 100%
- Stopień ochrony: IP65 z uszczelnioną wtyczką.
Uwagi
W temperaturze poniżej +2°C należy zwrócić uwagę na jakość i właściwości powietrza. Wtyczkę urządzenia (kształt B) należy zamawiać osobno. APB = wszystkie przyłącza zablokowane.
