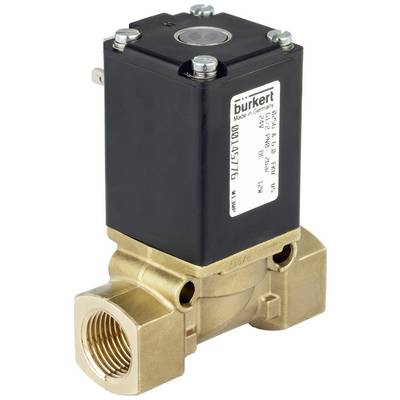

Zdjęcie poglądowe
Zdjęcie poglądowe
Zawór magnetyczny Bürkert 0256 304737, 0 bar (max)
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (706,50 zł / Sztuka)
706,50 zł
869,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Zawór elektromagnetyczny 2/2-drogowy; bezpośredni efekt
- System cewek skręcanych NVBlock
- Do średnicy nominalnej DN12
- Obudowa z mosiądzu i stali nierdzewnej
- Różnorodne możliwości zastosowania
Dane techniczne
- Materiał uszczelniający - kategoria materiału uszczelki gniazda: elastomery
- Materiał uszczelnienia – materiał uszczelnienia gniazda: FKM (kauczuk fluorowy)
- Materiał uszczelniający - uszczelnienie od zewnątrz Materiał: FKM (kauczuk fluorowy)
- Ciśnienie i temperatura — temperatura medium min: -10°C
- Ciśnienie i temperatura - temperatura medium maks.: 130°C
- Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
- Ciśnienie i temperatura - ciśnienie nominalne min: 0 bar
- Ciśnienie i temperatura — konstrukcja odporna na przeciwciśnienie: Nie
- Ciśnienie i temperatura - Maksymalne ciśnienie nominalne (ciecz): 0,1 bar
- Przyłącze elektryczne - Rodzaj przyłącza elektrycznego: Schemat złączy forma A zgodnie z normą DIN EN 175301-803
- Przyłącze elektryczne - Położenie przyłącza elektrycznego: z lewej strony w kierunku przepływu
- Przyłącze elektryczne - Przyłącze elektryczne Liczba styków: 2 + przewód ochronny
- Właściwości urządzenia - Zawór główny Zasada działania: Zawór gniazdowy
- Właściwości urządzenia - Czas przełączania otwarcia maks.: 80 ms
- Właściwości urządzenia - czas przełączania zamykania maks.: 30 ms
- Właściwości urządzenia - Nominalny tryb pracy/cykl pracy: 100%
- Właściwości urządzenia - Budowa zaworu: Zawór kompletny
- Właściwości urządzenia - Przepływ: przez gniazdo
- Charakterystyka urządzenia - wersja próżniowa: Tak
- Właściwości urządzenia - Typ napędu: kotwa podnosząca
- Charakterystyka urządzenia - Działanie: działanie bezpośrednie
- Właściwości urządzenia - Separacja mediów: Nie
- Właściwości urządzenia - funkcja przełączania: włącz/wyłącz
- Właściwości urządzenia - czas załączenia otwarcia min: 20 ms
- Właściwości urządzenia - czas załączenia zamknięcia min: 20 ms
- Właściwości urządzenia - Wykonanie analizy: Nie
- Właściwości urządzenia - Ustawienie zaworu Czas otwarcia: Nie
- Właściwości urządzenia - Ustawienie zaworu Czas zamknięcia: Nie
- Charakterystyka urządzenia – zawór palnika olejowego: Nr
- Charakterystyka urządzenia - Wersja Steam: Nie
- Charakterystyka urządzenia - Zawór główny ze zintegrowanym filtrem siatkowym: Nie
- Średnica nominalna (wartość Kv) - wartość QNn (gaz): 1930 l/min
- Szerokość nominalna (wartość Kv) - Szerokość nominalna zaworu głównego 1 (P) (mm): 12 mm
- Średnica nominalna (wartość Kv) - wartość Kv (woda): 1,8 m3/h
- Rozmiar nominalny (wartość Kv) - Rozmiar nominalny głównego zaworu 1 (cale): 7/16 cala
- Przyłącze procesowe/rurowe - Typ przyłącza rurowego 1: gwint wewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 1 oznaczenie gwintu: 1/2
- Przyłącze procesowe/liniowe - Przyłącze liniowe 1 typ gwintu: NPT
- Przyłącze procesowe/rurowe - Przyłącze rurowe typu 2: gwint wewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 typu gwintu: NPT
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 oznaczenie gwintu: 1/2
- Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65
- Napięcie - Napięcie akumulatora: Tak
- Napięcie - napięcie min./napięcie nominalne: 24 V
- Napięcie - Napięcie maks. / Napięcie znamionowe: 24 V
- Napięcie – napięcie AC: Nie
- Napięcie - napięcie DC: Tak
- Napięcie - tolerancja napięcia dodatnia: 10%
- Napięcie - tolerancja napięcia ujemna: 10%
- Cewka (rdzeń) - Rozmiar cewki: 40 mm
- Cewka (rdzeń) - okablowanie cewki Ochrona przeciwprzepięciowa: bez
- Cewka (rdzeń) - prostownik przewodów cewki: Nie
- Cewka (rdzeń) - dioda gasząca okablowanie cewki: Nie
- Cewka (rdzeń) — konstrukcja o niskim poziomie hałasu: Nie
- Cewka (rdzeń) - Typ cewki: blokowa skręcana
- Cewka (rdzeń) - Materiał cewki (pokrycie): EP (żywica epoksydowa)
- Cewka (rdzeń) - Klasa izolacji termicznej napędu: H
- Cewka (rdzeń) - część mająca kontakt z medium Materiał rdzenia: stal nierdzewna
- Cewka (rdzeń) - część mająca kontakt z medium Materiał wtyczki: stal nierdzewna
- Cewka (rdzeń) - moc znamionowa DC: 12 W
- Cewka (rdzeń) - Zmniejszona moc DC: 12 W
- Materiały - Zawór główny Materiał mający kontakt z medium: mosiądz
- Tryb pracy - Przyłącze przewodu cieczy Liczba: 2
- Tryb pracy - funkcja zaworu Liczba pozycji przełączania: 2
- Tryb pracy - funkcja zaworu: A - w pozycji spoczynkowej zamknięty - przyłącze ciśnieniowe 1 (P/NC)A - w pozycji spoczynkowej zamknięty - przyłącze ciśnieniowe 1 (P/NC)
- Tryb pracy - obsługa ręczna: Nie
- Dopuszczenia - Moc znamionowa: 12 W
- Typ homologacji: ULUL
- Rodzaj homologacji: cURus Recognized
- Rodzaj produktu
Zawór magnetyczny
- Napięcie robocze
24 V
- Maksymalne ciśnienie robocze
0 bar
- Temperatura nośnika (zakres)
-10 do 130 °C
- Numer katalogowy producenta
304737
- Maksymalna temperatura medium
130 °C
- Minimalna temperatura medium
-10 °C
IP65
- Maksymalna temperatura otoczenia
55 °C
Do pobrania
Karta katalogowa
Karta katalogowa 3047927 Zawór magnetyczny Bürkert 0256 304737, 0 bar (max)
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3047927 Zawór magnetyczny Bürkert 0256 304737, 0 bar (max)
Opis
Zawór elektromagnetyczny zwory podnoszącej bezpośredniego działania typu 0256 może być używany na różne sposoby. Po odłączeniu zasilania zawór jest zamykany siłą sprężyny. Podczas przełączania rdzeń jest dociągany do sprężyny; zawór otwiera się. Zawór najlepiej nadaje się do blokowania, dozowania, napełniania i odpowietrzania w szerokim zakresie zastosowań z mediami neutralnymi.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
