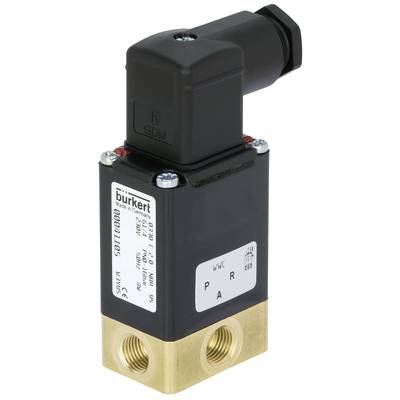

Zawór magnetyczny Bürkert 0330 43604, 0 do 0 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
20 Sztuki
Liczba
Suma (682,11 zł / Sztuka)
682,11 zł
839,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Zawór elektromagnetyczny 3/2-drogowy; bezpośredni efekt
- Zawór bezpośredniego działania z separacją mediów do średnicy nominalnej DN 5
- Bezobsługowa technologia kotew przegubowych
- Odporny na wibracje system cewek skręcanych blokowo
- Przyjazna w obsłudze, solidna obsługa ręczna
- Wersje przeciwwybuchowe
Dane techniczne
- Napęd - obsługa ręczna Materiał: PA (poliamid)
- Materiał uszczelniający - kategoria materiału uszczelki gniazda: elastomery
- Materiał uszczelniający - materiał uszczelnienia gniazda: NBR (kauczuk nitrylowy)
- Materiał uszczelniający - uszczelnienie od zewnątrz Materiał: NBR (kauczuk nitrylowy)
- Materiał uszczelniający - materiał uszczelnienia gniazda Twardość Shore'a: 70
- Ciśnienie i temperatura — temperatura medium min: 0°C
- Ciśnienie i temperatura — maksymalna temperatura medium: 80°C
- Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
- Ciśnienie i temperatura - ciśnienie nominalne min: 0 bar
- Ciśnienie i temperatura — konstrukcja odporna na przeciwciśnienie: Nie
- Ciśnienie i temperatura - Maksymalne ciśnienie nominalne (ciecz): 10 barów
- Ciśnienie i temperatura — maksymalna temperatura powierzchni: 155°C
- Przyłącze elektryczne - Rodzaj przyłącza elektrycznego: Schemat złączy forma A zgodnie z normą DIN EN 175301-803
- Przyłącze elektryczne - Położenie przyłącza elektrycznego: góra
- Przyłącze elektryczne - Przyłącze elektryczne Liczba styków: 2 + przewód ochronny
- Podłączenie elektryczne - Polaryzacja podłączenia elektrycznego: nieistotna
- Przyłącze elektryczne - Materiał przyłącza elektrycznego: mosiądz
- Właściwości urządzenia - Długość montażowa: 46 mm
- Właściwości urządzenia - Zawór główny Zasada działania: Zawór gniazdowy
- Właściwości urządzenia - Czas przełączania otwarcia maks.: 20 ms
- Właściwości urządzenia - czas przełączania zamykania maks.: 20 ms
- Właściwości urządzenia - Nominalny tryb pracy/cykl pracy: 100%
- Właściwości urządzenia - Budowa zaworu: Zawór kompletny
- Właściwości urządzenia - przepływ: pod siedzeniem
- Właściwości urządzenia – wersja próżniowa: Nie
- Właściwości urządzenia - Rodzaj mocowania: Śruby metryczne
- Właściwości urządzenia - Typ napędu: kotwa uchylna
- Charakterystyka urządzenia - Działanie: działanie bezpośrednie
- Właściwości urządzenia - Separacja mediów: Tak
- Właściwości urządzenia - funkcja przełączania: włącz/wyłącz
- Właściwości urządzenia - czas załączenia otwarcia min: 10 ms
- Właściwości urządzenia - czas załączenia zamknięcia min: 10 ms
- Właściwości urządzenia - Wykonanie analizy: Nie
- Właściwości urządzenia - Ustawienie zaworu Czas otwarcia: Nie
- Właściwości urządzenia - Ustawienie zaworu Czas zamknięcia: Nie
- Charakterystyka urządzenia – zawór palnika olejowego: Nr
- Charakterystyka urządzenia - Wersja Steam: Nie
- Charakterystyka urządzenia - Zawór główny ze zintegrowanym filtrem siatkowym: Nie
- Średnica nominalna (wartość Kv) - wartość QNn (gaz): 150 l/min
- Szerokość nominalna (wartość Kv) - szerokość nominalna zaworu głównego 1 (P) (mm): 3 mm
- Średnica nominalna (wartość Kv) - wartość Kv (woda): 0,14 m3/h
- Rozmiar nominalny (wartość Kv) - Rozmiar nominalny głównego zaworu 1 (cale): 1/8 cala
- Szerokość nominalna (wartość Kv) - szerokość nominalna zaworu głównego 3 (R) (mm): 3 mm
- Przyłącze procesowe/rurowe - Typ przyłącza rurowego 1: gwint wewnętrzny
- Przyłącze procesowe/przewodowe - Przyłącze liniowe 1 oznaczenie gwintu: 1/4
- Przyłącze procesowe/liniowe - Przyłącze liniowe 1 typ gwintu: G
- Przyłącze procesowe/rurowe - Przyłącze rurowe typu 2: gwint wewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 typu gwintu: G
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 oznaczenie gwintu: 1/4
- Przyłącze procesowe/rurowe - Przyłącze rurowe typu 3: gwint wewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 3-gwintowe typu: G
- Przyłącze procesowe/liniowe - przyłącze liniowe 3 oznaczenie gwintu: 1/4
- Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65
- Napięcie - Napięcie akumulatora: Tak
- Napięcie - napięcie min./napięcie nominalne: 24 V
- Napięcie - Napięcie maks. / Napięcie znamionowe: 24 V
- Napięcie – napięcie AC: Nie
- Napięcie - napięcie DC: Tak
- Napięcie - tolerancja napięcia dodatnia: 10%
- Napięcie - tolerancja napięcia ujemna: 10%
- Cewka (rdzeń) - okablowanie cewki Ochrona przeciwprzepięciowa: bez
- Cewka (rdzeń) - prostownik przewodów cewki: Nie
- Cewka (rdzeń) - cewka Okablowanie Ochrona bieguna: Nie
- Cewka (rdzeń) - dioda gasząca okablowanie cewki: Nie
- Cewka (rdzeń) — konstrukcja o niskim poziomie hałasu: Nie
- Cewka (rdzeń) - Typ cewki: blokowa skręcana
- Cewka (rdzeń) - Materiał cewki (pokrycie): EP (żywica epoksydowa)
- Cewka (rdzeń) - Klasa izolacji termicznej napędu: H
- Cewka (rdzeń) - moc znamionowa DC: 11 W
- Cewka (rdzeń) - Zmniejszona moc DC: 11 W
- Materiały - Zawór główny Materiał mający kontakt z medium: mosiądz
- Materiały - materiał gniazda zaworu: mosiądz
- Tryb pracy - Przyłącze przewodu cieczy Liczba: 3
- Tryb pracy - funkcja zaworu Liczba pozycji przełączania: 2
- Tryb pracy - funkcja zaworu: C - w pozycji spoczynkowej zamknięty - port ciśnieniowy 1 (P/NC), port roboczy 2 (A/OUT) do portu 3 (R/NO) openC - w pozycji spoczynkowej zamknięty - port ciśnieniowy 1 ( P/NC), port roboczy 2 (A/OUT) do połączenia 3 (R/NO) otwarty
- Tryb pracy - obsługa ręczna: tak
- Tryb pracy - tryb obsługi ręcznej: przycisk przycisk
- Tryb pracy - blokada pracy ręcznej: tak
- Dopuszczenia - Moc znamionowa: 8 W
- Rodzaj produktu
Zawór magnetyczny
- Napięcie robocze
24 V
- Maksymalne ciśnienie robocze
0 bar
- Materiał obudowy
mosiądz
- Połączenie pneumatyczne
G 1/4
- Zakres temperatury roboczej
0 °C (min)
- Temperatura nośnika (zakres)
0 do 80 °C
- Numer katalogowy producenta
43604
- Minimalne ciśnienie robocze
0 bar
- Minimalna temperatura robocza
0 °C
- Element uszczelniający
kauczuk nitrylowy
- Funkcje pneumatyczne
3/2 zamknięty monostabilny
- Maksymalna temperatura medium
80 °C
- Minimalna temperatura medium
0 °C
- Średnica nominalna
3 mm
- Długość produktu
46 mm
- Standardowe nominalne natężenie przepływu (qnN)
150 l/min
IP65
- Maksymalna temperatura otoczenia
55 °C
- Obsługa
Bezpośrednie działanie
- Współczynnik przepływu (Kv)
0.14 m³/h
Do pobrania
Karta katalogowa
Karta katalogowa 3047071 Zawór magnetyczny Bürkert 0330 43604, 0 do 0 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3047071 Zawór magnetyczny Bürkert 0330 43604, 0 do 0 bar
Opis
Zawór 0330 jest zaworem ze składaną zworą bezpośredniego działania, z separacją mediów. Jest dostępny w wersjach 3/2 i 2/2. W wersji 3/2-drogowej może pełnić funkcję rozdzielacza lub zaworu mieszającego. W zależności od zastosowania dostępne są różne materiały membran i tryby pracy. Obudowy wykonane są z mosiądzu, stali nierdzewnej i polipropylenu. Cewki magnetyczne są pokryte chemicznie odporną żywicą epoksydową. Ponieważ wężownica jest oddzielona od medium membraną, zawór szczególnie nadaje się do mediów krytycznych, takich jak agresywne kwasy i zasady. Model 0330 jest wyposażony w sterowanie ręczne umożliwiające uruchomienie i testowanie. Aby zmniejszyć zapotrzebowanie na energię, wszystkie cewki mogą być dostarczane z elektroniczną redukcją mocy lub w wersji impulsowej. Stan przełączania można uzyskać poprzez sprzężenie zwrotne położenia w postaci sygnału binarnego lub sygnału NAMUR.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
