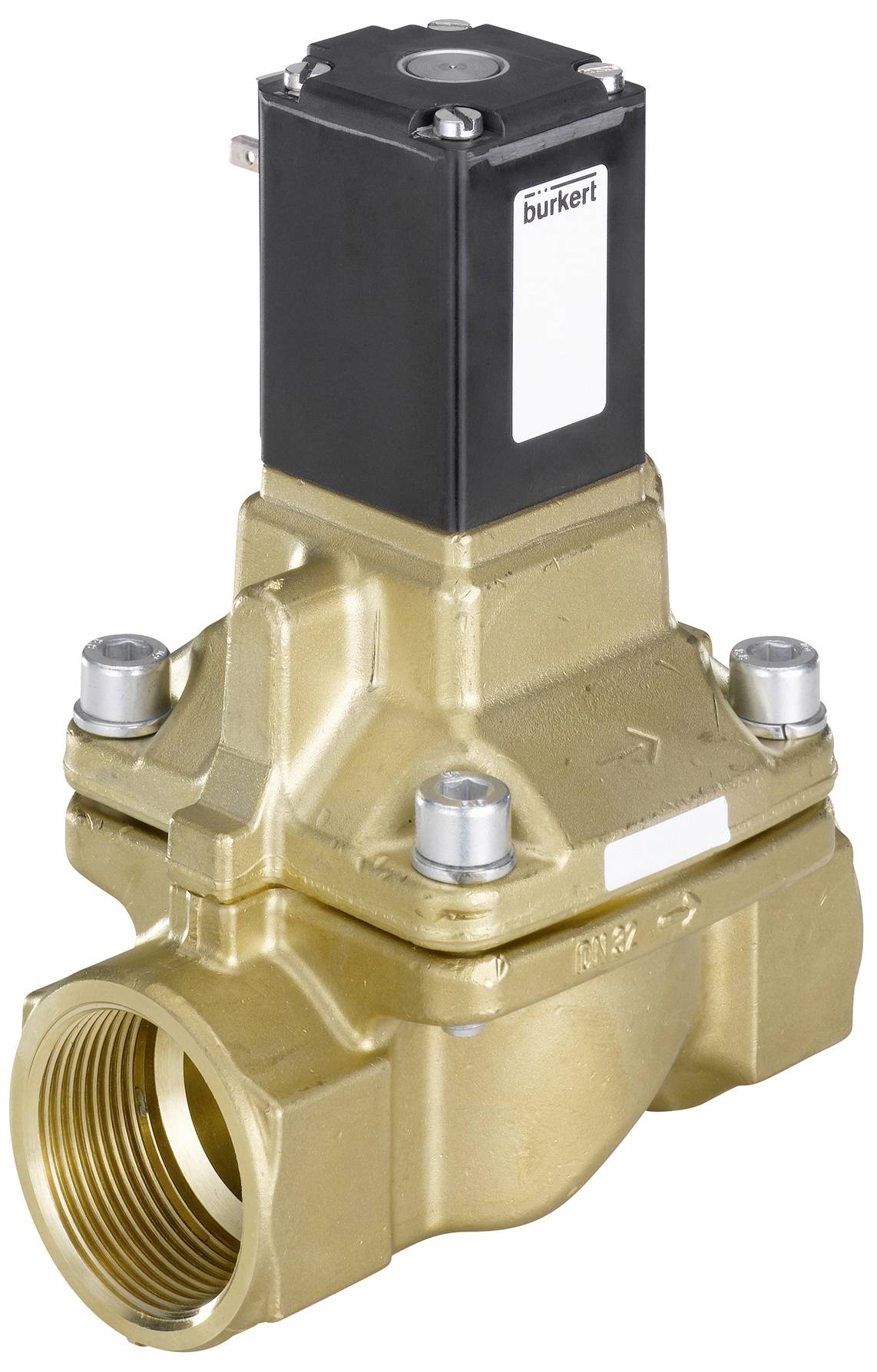

Zawór magnetyczny Bürkert 5404 307267, 1 do 1 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (1316,26 zł / Sztuka)
1316,26 zł
1619,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Zawór elektromagnetyczny 2/2-drogowy; Tłok serwa
- Zawór tłokowy sterowany serwo do średnicy nominalnej DN50
- Wersje przeciwwybuchowe dla kat. 2
- Nadaje się do zastosowań gazowych i parowych o temperaturze do 180°C
- Zawór nadmiarowy sprężarki
- Energooszczędna technologia podwójnej cewki w konstrukcji typu „kopnij i upuść”.
Dane techniczne
- Materiał uszczelnienia – materiał uszczelnienia pilota: PTFE (politetrafluoroetylen)
- Materiał uszczelniający - kategoria materiału uszczelki gniazda: tworzywa sztuczne
- Materiał uszczelnienia – materiał uszczelnienia gniazda: PTFE (politetrafluoroetylen)
- Materiał uszczelniający - uszczelnienie od zewnątrz Materiał: grafit
- Ciśnienie i temperatura - Min. temperatura medium: -40°C
- Ciśnienie i temperatura - temperatura medium maks.: 160°C
- Ciśnienie i temperatura - Min. temperatura otoczenia: -40°C
- Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
- Ciśnienie i temperatura - ciśnienie nominalne min: 1 bar
- Ciśnienie i temperatura — konstrukcja odporna na przeciwciśnienie: Nie
- Ciśnienie i temperatura - Maksymalne ciśnienie nominalne (ciecz): 5 barów
- Przyłącze elektryczne - gniazdo urządzenia zawarte w dostawie: brak w zestawie
- Przyłącze elektryczne - Rodzaj przyłącza elektrycznego: Schemat złączy forma A zgodnie z normą DIN EN 175301-803
- Przyłącze elektryczne - Położenie przyłącza elektrycznego: z lewej strony w kierunku przepływu
- Przyłącze elektryczne - Przyłącze elektryczne Liczba styków: 2 + przewód ochronny
- Właściwości urządzenia - Długość montażowa: 65 mm
- Właściwości urządzenia - Zawór główny Zasada działania: Zawór gniazdowy
- Właściwości urządzenia - Czas przełączania otwarcia maks.: 400 ms
- Właściwości urządzenia - czas przełączania zamykania maks.: 500 ms
- Właściwości urządzenia - Nominalny tryb pracy/cykl pracy: 100%
- Właściwości urządzenia - Budowa zaworu: Zawór kompletny
- Właściwości urządzenia - Przepływ: przez gniazdo
- Właściwości urządzenia – wersja próżniowa: Nie
- Charakterystyka urządzenia – wersja tlenowa: Nie
- Właściwości urządzenia - Typ napędu: kotwa podnosząca
- Charakterystyka urządzenia - Działanie: sterowane serwo
- Właściwości urządzenia - Separacja mediów: Nie
- Właściwości urządzenia - funkcja przełączania: włącz/wyłącz
- Właściwości urządzenia - czas załączenia otwarcia min: 100 ms
- Właściwości urządzenia - czas załączenia zamknięcia min: 300 ms
- Właściwości urządzenia - Wykonanie analizy: Nie
- Właściwości urządzenia - Ustawienie zaworu Czas otwarcia: Nie
- Właściwości urządzenia - Ustawienie zaworu Czas zamknięcia: Nie
- Charakterystyka urządzenia – zawór palnika olejowego: Nr
- Charakterystyka urządzenia - Wersja Steam: Tak
- Właściwości urządzenia - podstawowy przewodnik: pierścień ślizgowy
- Charakterystyka urządzenia - Zawór główny ze zintegrowanym filtrem siatkowym: Nie
- Średnica nominalna (wartość Kv) - wartość QNn (gaz): 4000 l/min
- Szerokość nominalna (wartość Kv) - Szerokość nominalna zaworu głównego 1 (P) (mm): 13 mm
- Średnica nominalna (wartość Kv) - wartość Kv (woda): 3,7 m3/h
- Rozmiar nominalny (wartość Kv) - Rozmiar nominalny głównego zaworu 1 (cale): 1/2 cala
- Przyłącze procesowe/rurowe - Typ przyłącza rurowego 1: gwint wewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 1 oznaczenie gwintu: 1/2
- Przyłącze procesowe/liniowe - Przyłącze liniowe 1 typ gwintu: G
- Przyłącze procesowe/rurowe - Przyłącze rurowe typu 2: gwint wewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 typu gwintu: G
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 oznaczenie gwintu: 1/2
- Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65
- Napięcie – napięcie akumulatora: Nie
- Napięcie - napięcie min./napięcie nominalne: 24 V
- Napięcie - Napięcie maks. / Napięcie znamionowe: 24 V
- Napięcie – napięcie AC: Nie
- Napięcie - napięcie DC: Tak
- Napięcie - tolerancja napięcia dodatnia: 10%
- Napięcie - tolerancja napięcia ujemna: 10%
- Cewka (rdzeń) - Rozmiar cewki: 40 mm
- Cewka (rdzeń) - okablowanie cewki Ochrona przeciwprzepięciowa: bez
- Cewka (rdzeń) - prostownik przewodów cewki: Nie
- Cewka (rdzeń) - dioda gasząca okablowanie cewki: Nie
- Cewka (rdzeń) - Cewka typu „kick and drop”: Możliwa technologia oszczędzania energii. Możliwa technologia oszczędzania energii
- Cewka (rdzeń) — konstrukcja o niskim poziomie hałasu: Nie
- Cewka (rdzeń) - Typ cewki: zaślepiona
- Cewka (rdzeń) - Materiał cewki (pokrycie): EP (żywica epoksydowa)
- Cewka (rdzeń) - Cewka Cecha szczególna: do wysokich temperatur
- Cewka (rdzeń) - Klasa izolacji termicznej napędu: H
- Cewka (rdzeń) - część mająca kontakt z medium Materiał rdzenia: stal nierdzewna
- Cewka (rdzeń) - część mająca kontakt z medium Materiał wtyczki: stal nierdzewna
- Cewka (rdzeń) - moc znamionowa DC: 12 W
- Cewka (rdzeń) - Zmniejszona moc DC: 10 W
- Cewka (rdzeń) - materiał pierścienia ślizgowego: PTFE (politetrafluoroetylen)
- Materiały - Zawór główny Materiał mający kontakt z medium: mosiądz
- Materiały - materiał gniazda zaworu: mosiądz
- Tryb pracy - Przyłącze przewodu cieczy Liczba: 2
- Tryb pracy - funkcja zaworu Liczba pozycji przełączania: 2
- Tryb pracy - funkcja zaworu: A - w pozycji spoczynkowej zamknięty - przyłącze ciśnieniowe 1 (P/NC)A - w pozycji spoczynkowej zamknięty - przyłącze ciśnieniowe 1 (P/NC)
- Tryb pracy - obsługa ręczna: Nie
- Dopuszczenia - Moc znamionowa: 10 W
- Rodzaj produktu
Zawór magnetyczny
- Napięcie robocze
24 V
- Maksymalne ciśnienie robocze
1 bar
- Materiał obudowy
mosiądz
- Połączenie pneumatyczne
G 1/2
- Zakres temperatury roboczej
-40 °C (min)
- Temperatura nośnika (zakres)
-40 do 160 °C
- Numer katalogowy producenta
307267
- Minimalne ciśnienie robocze
1 bar
- Minimalna temperatura robocza
-40 °C
- Element uszczelniający
PTFE
- Funkcje pneumatyczne
2/2 zamknięty monostabilny
- Maksymalna temperatura medium
160 °C
- Minimalna temperatura medium
-40 °C
- Płyn przeznaczony dla zaworu
gaz
- Średnica nominalna
13 mm
- Właściwości pneumatyczne
kołnierz
- Długość produktu
65 mm
- Standardowe nominalne natężenie przepływu (qnN)
4.000 l/min
IP65
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-40 °C
- Obsługa
Sterowany serwomechanizmem
- Współczynnik przepływu (Kv)
3.7 m³/h
Do pobrania
Karta katalogowa
Karta katalogowa 3047054 Zawór magnetyczny Bürkert 5404 307267, 1 do 1 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3047054 Zawór magnetyczny Bürkert 5404 307267, 1 do 1 bar
Opis
Zawór 5404 jest zaworem tłokowym sterowanym serwo i jest dostępny w wersji NC i NO. Aby zawór działał, wymagana jest minimalna różnica ciśnień. Cewki magnetyczne są prasowane za pomocą wysokiej jakości żywicy epoksydowej. Aby zmniejszyć zużycie energii elektrycznej podczas pracy, dostępne są cewki ze zintegrowaną elektroniką „Kick and Drop” (KD) w technologii podwójnej cewki. W połączeniu z wtyczką zgodną z normą DIN EN 175301-803 forma A, zawory spełniają stopień ochrony IP65. Gniazdo urządzenia nie wchodzi w zakres dostawy i należy je zamówić osobno.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
