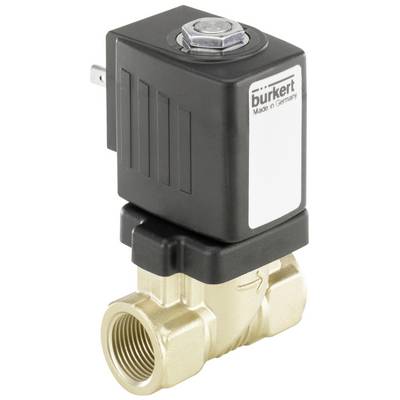

Zawór magnetyczny Bürkert 6213 246249, 0 do 0 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (421,95 zł / Sztuka)
421,95 zł
519,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Zawór elektromagnetyczny 2/2-drogowy, sterowany wymownie
- Zawór membranowy sterowany serwo do średnicy nominalnej DN40
- Membrana sprzężona ze sprężyną otwiera się bez różnicy ciśnień
- Miękkie zamykanie i niski poziom hałasu
- Wysoki przepływ i kompaktowa konstrukcja
- Energooszczędna technologia podwójnej cewki w konstrukcji typu „kopnij i upuść”.
Dane techniczne
- Materiał uszczelnienia – materiał uszczelnienia pilota: NBR (kauczuk nitrylowy)
- Materiał uszczelniający - kategoria materiału uszczelki gniazda: elastomery
- Materiał uszczelniający - materiał uszczelnienia gniazda: NBR (kauczuk nitrylowy)
- Materiał uszczelniający - uszczelnienie od zewnątrz Materiał: NBR (kauczuk nitrylowy)
- Ciśnienie i temperatura - ciśnienie nominalne (DIN EN 1333): PN 10
- Ciśnienie i temperatura — temperatura medium min: -10°C
- Ciśnienie i temperatura — maksymalna temperatura medium: 80°C
- Ciśnienie i temperatura - Min. temperatura otoczenia: -10°C
- Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
- Ciśnienie i temperatura - ciśnienie nominalne min: 0 bar
- Ciśnienie i temperatura — konstrukcja odporna na przeciwciśnienie: Nie
- Ciśnienie i temperatura - Maksymalne ciśnienie nominalne (ciecz): 10 barów
- Przyłącze elektryczne - gniazdo urządzenia zawarte w dostawie: brak w zestawie
- Przyłącze elektryczne - Rodzaj przyłącza elektrycznego: Schemat złączy forma A zgodnie z normą DIN EN 175301-803
- Przyłącze elektryczne - Położenie przyłącza elektrycznego: z lewej strony w kierunku przepływu
- Przyłącze elektryczne - Przyłącze elektryczne Liczba styków: 2 + przewód ochronny
- Właściwości urządzenia - Długość montażowa: 50 mm
- Właściwości urządzenia - Zawór główny Zasada działania: Zawór membranowy
- Właściwości urządzenia - Czas przełączania otwarcia maks.: 30 ms
- Właściwości urządzenia - czas przełączania zamykania maks.: 150 ms
- Właściwości urządzenia - Nominalny tryb pracy/cykl pracy: 100%
- Właściwości urządzenia - Budowa zaworu: Zawór kompletny
- Właściwości urządzenia - Przepływ: przez gniazdo
- Właściwości urządzenia – wersja próżniowa: Nie
- Właściwości urządzenia - Typ napędu: kotwa podnosząca
- Charakterystyka urządzenia - Działanie: sterowane serwo
- Właściwości urządzenia - Separacja mediów: Nie
- Właściwości urządzenia - funkcja przełączania: włącz/wyłącz
- Właściwości urządzenia - czas załączenia otwarcia min: 10 ms
- Właściwości urządzenia - czas załączenia zamknięcia min: 100 ms
- Właściwości urządzenia - Wykonanie analizy: Nie
- Właściwości urządzenia - Ustawienie zaworu Czas otwarcia: Nie
- Właściwości urządzenia - Ustawienie zaworu Czas zamknięcia: Nie
- Charakterystyka urządzenia – zawór palnika olejowego: Nr
- Charakterystyka urządzenia - Wersja Steam: Nie
- Właściwości urządzenia - podstawowy przewodnik: pierścień ślizgowy
- Charakterystyka urządzenia - Zawór główny ze zintegrowanym filtrem siatkowym: Nie
- Charakterystyka urządzenia - Generacja: EV
- Właściwości urządzenia - Sterowanie pilotem Centralnie przykręcane: Tak
- Szerokość nominalna (wartość Kv) - szerokość nominalna sterowania pilotem (mm): 1,2 mm
- Szerokość nominalna (wartość Kv) - Szerokość nominalna zaworu głównego 1 (P) (mm): 10 mm
- Średnica nominalna (wartość Kv) - wartość Kv (woda): 1,9 m3/h
- Rozmiar nominalny (wartość Kv) - Rozmiar nominalny głównego zaworu 1 (cale): 3/8 cala
- Przyłącze procesowe/rurowe - Typ przyłącza rurowego 1: gwint wewnętrzny
- Przyłącze procesowe/przewodowe - Przyłącze liniowe 1 oznaczenie gwintu: 3/8
- Przyłącze procesowe/liniowe - Przyłącze liniowe 1 typ gwintu: G
- Przyłącze procesowe/rurowe - Przyłącze rurowe typu 2: gwint wewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 typu gwintu: G
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 oznaczenie gwintu: 3/8
- Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65
- Napięcie - Napięcie akumulatora: Tak
- Napięcie - napięcie min./napięcie nominalne: 24 V
- Napięcie - Napięcie maks. / Napięcie znamionowe: 24 V
- Napięcie – napięcie AC: Nie
- Napięcie - napięcie DC: Tak
- Napięcie - tolerancja napięcia dodatnia: 10%
- Napięcie - tolerancja napięcia ujemna: 10%
- Cewka (rdzeń) - Rozmiar cewki: 40 mm
- Cewka (rdzeń) - okablowanie cewki Ochrona przeciwprzepięciowa: bez
- Cewka (rdzeń) - prostownik przewodów cewki: Nie
- Cewka (rdzeń) - cewka Okablowanie Ochrona bieguna: Nie
- Cewka (rdzeń) - dioda gasząca okablowanie cewki: Nie
- Cewka (rdzeń) — konstrukcja o niskim poziomie hałasu: Nie
- Cewka (rdzeń) - Typ cewki: zaślepiona
- Cewka (rdzeń) - Materiał cewki (pokrycie): EP (żywica epoksydowa)
- Cewka (rdzeń) - Cewka Cecha szczególna: do wysokich temperatur
- Cewka (rdzeń) - Klasa izolacji termicznej napędu: H
- Cewka (rdzeń) - część mająca kontakt z medium Materiał rdzenia: stal nierdzewna
- Cewka (rdzeń) - część mająca kontakt z medium Materiał wtyczki: stal nierdzewna
- Cewka (rdzeń) - moc znamionowa DC: 10 W
- Cewka (rdzeń) - Zmniejszona moc DC: 10 W
- Materiały - Zawór główny Materiał mający kontakt z medium: mosiądz
- Materiały - sterowanie pilotem Materiał mający kontakt z medium: PA (poliamid)
- Materiały - materiał gniazda zaworu: mosiądz
- Materiały - materiał pokrywy obudowy zaworu: stal nierdzewna
- Tryb pracy - Przyłącze przewodu cieczy Liczba: 2
- Tryb pracy - funkcja zaworu Liczba pozycji przełączania: 2
- Tryb pracy - funkcja zaworu: A - w pozycji spoczynkowej zamknięty - przyłącze ciśnieniowe 1 (P/NC)A - w pozycji spoczynkowej zamknięty - przyłącze ciśnieniowe 1 (P/NC)
- Tryb pracy - obsługa ręczna: Nie
- Dopuszczenia - Moc znamionowa: 10 W
- Rodzaj homologacji: VDEVDE
- Rodzaj zatwierdzenia: Zatwierdzenie znaku zgodnie z normą DIN EN 60730
- Rodzaj produktu
Zawór magnetyczny
- Napięcie robocze
24 V
- Maksymalne ciśnienie robocze
0 bar
- Materiał obudowy
mosiądz
- Połączenie pneumatyczne
G 3/8
- Zakres temperatury roboczej
-10 °C (min)
- Temperatura nośnika (zakres)
-10 do 80 °C
- Numer katalogowy producenta
246249
- Minimalne ciśnienie robocze
0 bar
- Minimalna temperatura robocza
-10 °C
- Element uszczelniający
kauczuk nitrylowy
- Funkcje pneumatyczne
2/2 drożny
- Maksymalna temperatura medium
80 °C
- Minimalna temperatura medium
-10 °C
- Płyn przeznaczony dla zaworu
media płynne
- Średnica nominalna
10 mm
- Długość produktu
50 mm
IP65
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-10 °C
- Obsługa
Sterowany serwomechanizmem
- Współczynnik przepływu (Kv)
1.9 m³/h
Do pobrania
Karta katalogowa
Karta katalogowa 3046975 Zawór magnetyczny Bürkert 6213 246249, 0 do 0 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3046975 Zawór magnetyczny Bürkert 6213 246249, 0 do 0 bar
Opis
Zawór 6213 EV to zawór membranowy sterowany serwo z serii S.EV. Sprężynowe połączenie membrany wspomaga proces otwierania zaworu. W wersji standardowej zawór przystosowany jest do stosowania w cieczach. Do pełnego otwarcia wymagana jest minimalna różnica ciśnień. Dostępna jest specjalna wersja (HP00) do zastosowań gazowych i próżniowych, która otwiera zawór bez różnicy ciśnień. W zależności od zastosowania dostępne są różne materiały membran. Oferta obudów obejmuje mosiądz, stal nierdzewną i brąz. Na dodatkowych rynkach dostępny jest mosiądz odporny na odcynkowanie. Aby zmniejszyć zużycie energii elektrycznej podczas pracy, cewki ze zintegrowaną elektroniką typu „kill and drop” są dostępne w technologii podwójnej cewki.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
