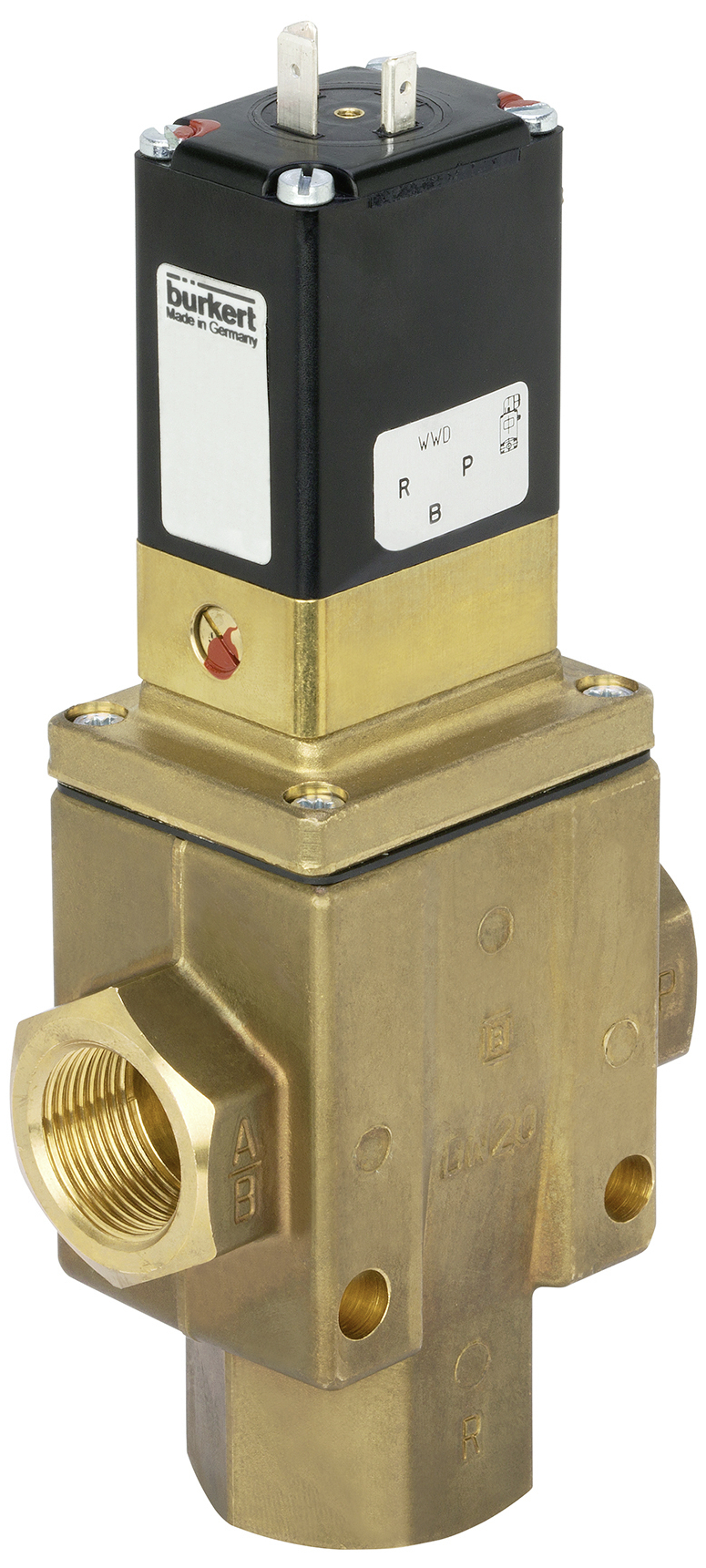

Zawór magnetyczny Bürkert 6430 369190, 1 bar (max)
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (1804,07 zł / Sztuka)
1804,07 zł
2219,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Dane techniczne
- Napęd - obsługa ręczna Materiał: PA (poliamid)
- Materiał uszczelniający - kategoria materiału uszczelki gniazda: elastomery
- Materiał uszczelnienia – materiał uszczelnienia gniazda: FKM (kauczuk fluorowy)
- Materiał uszczelniający - uszczelnienie od zewnątrz Materiał: FKM (kauczuk fluorowy)
- Ciśnienie i temperatura — temperatura medium min: 0°C
- Ciśnienie i temperatura — maksymalna temperatura medium: 90°C
- Ciśnienie i temperatura - Min. temperatura otoczenia: 0°C
- Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
- Ciśnienie i temperatura - ciśnienie nominalne min: 1 bar
- Ciśnienie i temperatura — konstrukcja odporna na przeciwciśnienie: Nie
- Ciśnienie i temperatura - Maksymalne ciśnienie nominalne (ciecz): 12 barów
- Przyłącze elektryczne - gniazdo urządzenia zawarte w dostawie: brak w zestawie
- Przyłącze elektryczne - Rodzaj przyłącza elektrycznego: Schemat złączy forma A zgodnie z normą DIN EN 175301-803
- Przyłącze elektryczne - Położenie przyłącza elektrycznego: góra
- Przyłącze elektryczne - Przyłącze elektryczne Liczba styków: 2 + przewód ochronny
- Właściwości urządzenia - Długość montażowa: 76 mm
- Charakterystyka urządzenia – zasada działania zaworu głównego: tłokowy
- Właściwości urządzenia - Czas przełączania otwarcia maks.: 30 ms
- Właściwości urządzenia - czas przełączania zamykania maks.: 60 ms
- Właściwości urządzenia - Nominalny tryb pracy/cykl pracy: 100%
- Właściwości urządzenia - Budowa zaworu: Zawór kompletny
- Właściwości urządzenia - Przepływ: przez gniazdo
- Właściwości urządzenia – wersja próżniowa: Nie
- Charakterystyka urządzenia – wersja tlenowa: Nie
- Właściwości urządzenia - Typ napędu: kotwa uchylna
- Charakterystyka urządzenia - Działanie: sterowane serwo
- Właściwości urządzenia - Separacja mediów: Tak
- Właściwości urządzenia - funkcja przełączania: włącz/wyłącz
- Właściwości urządzenia - czas załączenia otwarcia min: 23 ms
- Właściwości urządzenia - czas załączenia zamknięcia min: 45 ms
- Właściwości urządzenia - Wykonanie analizy: Nie
- Właściwości urządzenia - Ustawienie zaworu Czas otwarcia: Nie
- Właściwości urządzenia - Ustawienie zaworu Czas zamknięcia: Nie
- Charakterystyka urządzenia – zawór palnika olejowego: Nr
- Charakterystyka urządzenia - Wersja Steam: Nie
- Charakterystyka urządzenia - Zawór główny ze zintegrowanym filtrem siatkowym: Nie
- Średnica nominalna (wartość Kv) - wartość QNn (gaz): 2800 l/min
- Szerokość nominalna (wartość Kv) - Szerokość nominalna zaworu głównego 1 (P) (mm): 12 mm
- Średnica nominalna (wartość Kv) - wartość Kv (woda): 2,6 m3/h
- Rozmiar nominalny (wartość Kv) - Rozmiar nominalny głównego zaworu 1 (cale): 7/16 cala
- Przyłącze procesowe/rurowe - Typ przyłącza rurowego 1: gwint wewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 1 oznaczenie gwintu: 1/2
- Przyłącze procesowe/liniowe - Przyłącze liniowe 1 typ gwintu: G
- Przyłącze procesowe/rurowe - Przyłącze rurowe typu 2: gwint wewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 typu gwintu: G
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 oznaczenie gwintu: 1/2
- Przyłącze procesowe/rurowe - Przyłącze rurowe typu 3: gwint wewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 3-gwintowe typu: G
- Przyłącze procesowe/liniowe - przyłącze liniowe 3 oznaczenie gwintu: 3/4
- Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65
- Napięcie – napięcie akumulatora: Nie
- Napięcie - Napięcie min / Napięcie znamionowe: 230 V
- Napięcie - Napięcie maks. / Napięcie znamionowe: 230 V
- Napięcie - napięcie AC: Tak
- Napięcie - napięcie DC: Nie
- Napięcie - tolerancja napięcia dodatnia: 0%
- Napięcie - tolerancja napięcia ujemna: 0%
- Cewka (rdzeń) - okablowanie cewki Ochrona przeciwprzepięciowa: bez
- Cewka (rdzeń) - prostownik przewodów cewki: Nie
- Cewka (rdzeń) - dioda gasząca okablowanie cewki: Nie
- Cewka (rdzeń) — konstrukcja o niskim poziomie hałasu: Nie
- Cewka (rdzeń) - Typ cewki: blokowa skręcana
- Cewka (rdzeń) - Materiał cewki (pokrycie): EP (żywica epoksydowa)
- Cewka (rdzeń) - Klasa izolacji termicznej napędu: H
- Cewka (rdzeń) - moc znamionowa DC: 8 W
- Cewka (rdzeń) - Zmniejszona moc DC: 8 W
- Materiały - Zawór główny Materiał mający kontakt z medium: mosiądz
- Materiały - sterowanie pilotem Materiał mający kontakt z medium: mosiądz
- Materiały - materiał gniazda zaworu: mosiądz
- Tryb pracy - Przyłącze przewodu cieczy Liczba: 3
- Tryb pracy - funkcja zaworu Liczba pozycji przełączania: 2
- Tryb pracy - funkcja zaworu: D - w pozycji spoczynkowej otwarty - przyłącze ciśnieniowe 1 (P/NO) do przyłącza roboczego 2 (B/OUT), przyłącze 3 (R/NC) zamknięte D - w pozycji spoczynkowej otwarte - przyłącze ciśnieniowe 1 ( P/NO) do portu roboczego 2 (B/OUT), połączenie 3 (R/NC) zamknięte
- Tryb pracy - obsługa ręczna: tak
- Tryb pracy - rodzaj obsługi ręcznej: kombinacja dźwigni obrotowej i przycisku
- Tryb pracy - blokada pracy ręcznej: tak
- Tryb pracy - sterowanie ręczne Otwór na śrubę: Nie
- Dopuszczenia - Moc znamionowa: 8 W
- Częstotliwość napięcia: 50/60 Hz
- Rodzaj produktu
Zawór magnetyczny
- Napięcie robocze
230 V
- Maksymalne ciśnienie robocze
1 bar
- Temperatura nośnika (zakres)
0 do 90 °C
- Numer katalogowy producenta
369190
- Maksymalna temperatura medium
90 °C
- Minimalna temperatura medium
0 °C
IP65
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
0 °C
Do pobrania
Karta katalogowa
Karta katalogowa 3047969 Zawór magnetyczny Bürkert 6430 369190, 1 bar (max)
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3047969 Zawór magnetyczny Bürkert 6430 369190, 1 bar (max)
Opis
Zawór 6430 jest 3/2-drogowym zaworem tłokowym sterowanym serwo. Jeśli zawór nie jest zasilany pomocniczym powietrzem sterującym, do prawidłowego działania wymagana jest minimalna różnica ciśnień. Wersje: - Do neutralnych cieczy i gazów w zakresie ciśnień 1-16 bar w funkcji NC i NO. - Do próżni technicznej do 3 barów w funkcjach NC i NO. - Z pomocniczym powietrzem sterującym do podciśnienia do 8 barów w funkcjach NC i NO. Wszystkie wersje są dostępne w wersji impulsowej, aby zapewnić odpowiedni stan przełączania nawet w przypadku przerwy w zasilaniu. Model 6430 jest wyposażony w ręczne uruchamianie do uruchamiania lub wykonywania funkcji ręcznych (wyjątek: wersja impulsowa). Aby zmniejszyć zużycie energii elektrycznej podczas pracy, dostępne są cewki ze zintegrowaną elektroniką „Kick and Drop” (KD) w technologii podwójnej cewki. Jako zawór pilotowy zastosowano bezobsługowy, oddzielony od mediów 3/2-drogowy zawór ze składaną armaturą typu 0331. W połączeniu z wtyczką zgodną z DIN EN 175301 – 803 forma A, zawory spełniają stopień ochrony IP65.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
