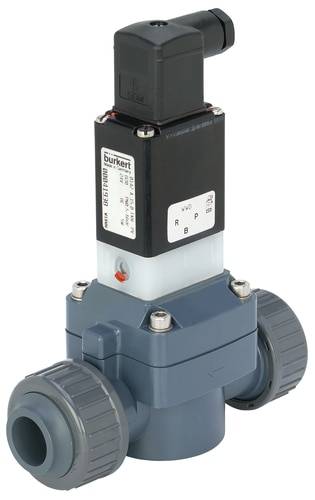

Zawór membranowy Bürkert 142 50917, 0.5 do 6 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (3300,00 zł / Sztuka)
3300,00 zł
4059,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
2/2-drożny zawór elektromagnetyczny
- Serwozawór membranowy sterowany serwomechanizmem o średnicy znamionowej DN50; zawór z tworzywa sztucznego do mediów agresywnych i zabrudzonych; wersja oddzielna dla mediów; wygodny w serwisowaniu ręczny; bezpieczeństwo przełączania za pomocą czujnika położenia (dostępny opcjonalnie)
Dane techniczne
- Rodzaj napędu: Składana Kotwa
- Zasada działania zaworu głównego: Zawór membranowy
- Funkcja przełączania: On/off
- Separacja mediów: Tak
- Połączenie przewodów, ilość: 2
- Funkcja zaworu, liczba pozycji przełączania: 2
- Przepływ: Przez siedzenie
- Ciśnienie nominalne maks. (Ciecz): 6 bar
- Napięcie zmienne: Tak
- Moc: 5 W
- Typ szpuli: Przykręcane
- Materiał cewki (powłoka): EP (żywica epoksydowa)
- Czas przełączania: 100 ms - 800 ms
- Czas przełączania: 1 ms - 4 ms
- Budowa zaworu: Zawór komplet
- Napięcie częstotliwość 50/60 Hz
- Funkcja zaworu ręcznego, materiał: PA (poliamid)
- Funkcja zaworu ręcznego blokady: Tak
- Rodzaj produktu
Zawór membranowy
- Napięcie robocze
24 V
- Maksymalne ciśnienie robocze
6 bar
- Materiał obudowy
PCW
- Połączenie pneumatyczne
40 mm
- Media robocze
Ciecz
- Temperatura nośnika (zakres)
0 do +50 °C
- Numer katalogowy producenta
50917
- Minimalne ciśnienie robocze
0.5 bar
- Rodzaj uruchomienia
Obsługa ręczna;przycisk
- Element uszczelniający
EPDM
- Funkcje pneumatyczne
3/2 drożny
- Waga
1127 kg
- Maksymalna temperatura medium
+50 °C
- Minimalna temperatura medium
0 °C
- Płyn przeznaczony dla zaworu
Medium agresywne
- Średnica nominalna
32 mm
- Standardowe nominalne natężenie przepływu (qnN)
17 l/min
IP65
- Maksymalna temperatura otoczenia
+40 °C
- Obsługa
Sterowany serwomechanizmem
- Współczynnik przepływu (Kv)
16
Do pobrania
Karta katalogowa
Karta katalogowa 2350721 Zawór membranowy Bürkert 142 50917, 0.5 do 6 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2350721 Zawór membranowy Bürkert 142 50917, 0.5 do 6 bar
Opis
Zawór 0142 jest zaworem membranowym sterowanym servovovcowo
Aby otworzyć i zamknąć zawór, wymagane jest minimalne ciśnienie różnicowe wynoszące 0,5 bar. Odpowiednio do zastosowań dostępne są różne materiały membrany i różne sposoby działania. 3/2-drożny zawór pilotowy można łatwo przebudować z NC na NO, obracając go w centrali. Zwrotna sygnalizacja położenia zaworu pilotowego może być realizowana za pomocą sygnału przełączanego lub NAMUR. Cewki magnetyczne są wykonane z chemicznie wysoko odpornego epoksydu.
Do uruchamiania i kontroli służy 0142 Obsługa ręczna
wyposażone.
W celu zmniejszenia zużycia energii elektrycznej podczas pracy cewki są dostępne w postaci cewek z wbudowaną elektroniką „Kick and Drop” (KD) w postaci dwucewki. W połączeniu z gniazdem wtykowym urządzenia zgodnie z DIN EN 175301 - 803 form a zawory spełniają stopień ochrony IP65 i NEMA 4X.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Aby otworzyć i zamknąć zawór, wymagane jest minimalne ciśnienie różnicowe wynoszące 0,5 bar. Odpowiednio do zastosowań dostępne są różne materiały membrany i różne sposoby działania. 3/2-drożny zawór pilotowy można łatwo przebudować z NC na NO, obracając go w centrali. Zwrotna sygnalizacja położenia zaworu pilotowego może być realizowana za pomocą sygnału przełączanego lub NAMUR. Cewki magnetyczne są wykonane z chemicznie wysoko odpornego epoksydu.
Do uruchamiania i kontroli służy 0142 Obsługa ręczna
wyposażone.
W celu zmniejszenia zużycia energii elektrycznej podczas pracy cewki są dostępne w postaci cewek z wbudowaną elektroniką „Kick and Drop” (KD) w postaci dwucewki. W połączeniu z gniazdem wtykowym urządzenia zgodnie z DIN EN 175301 - 803 form a zawory spełniają stopień ochrony IP65 i NEMA 4X.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Zakres dostawy
- Zawiera gniazdo na urządzenia
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
