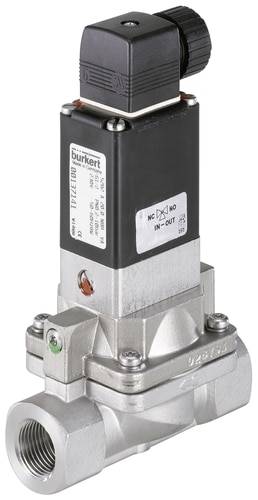

Zawór membranowy Bürkert 5282 220293, 0.2 do 10 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Pokaż produkty alternatywne
Liczba
Suma (2113,01 zł / Sztuka)
2113,01 zł
2599,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
2/2-drożny zawór elektromagnetyczny
- Zawór membranowy sterowany serwomechanizmem o średnicy znamionowej DN 65; membrana rozdzielająca do agresywnych i zabrudzonych mediów; indywidualnie regulowany czas zamykania i otwierania; wersje zabezpieczone przed wybuchem (kat. 2); łatwe w obsłudze ręczne
Dane techniczne
- Rodzaj napędu: Składana Kotwa
- Zasada działania zaworu głównego: Zawór membranowy
- Funkcja przełączania: On/off
- Separacja mediów: Tak
- Połączenie przewodów, ilość: 2
- Funkcja zaworu, liczba pozycji przełączania: 2
- Ciśnienie nominalne maks. (Ciecz): 10 bar
- Napięcie zmienne: Tak
- Moc: 8 W
- Typ szpuli: Przykręcane
- Materiał cewki (powłoka): EP (żywica epoksydowa)
- Czas przełączania: 100 ms - 800 ms
- Czas przełączania: 1 ms - 4 ms
- Ustawienie zaworu czas zamykania: Tak
- Budowa zaworu: Zawór komplet
- Moc włączenia AC: 30 VA
- Napięcie częstotliwość 50/60 Hz
- Funkcja zaworu ręcznego blokady: Tak
- Rodzaj produktu
Zawór membranowy
- Napięcie robocze
110 V
- Maksymalne ciśnienie robocze
10 bar
- Materiał obudowy
stal nierdzewna
- Połączenie pneumatyczne
G 1/2
- Media robocze
Ciecz
- Temperatura nośnika (zakres)
0 do +90 °C
- Numer katalogowy producenta
220293
- Minimalne ciśnienie robocze
0.2 bar
- Rodzaj uruchomienia
Obsługa ręczna;przycisk
- Element uszczelniający
FKM
- Funkcje pneumatyczne
3/2 drożny
- Waga
0.95 kg
- Maksymalna temperatura medium
+90 °C
- Minimalna temperatura medium
0 °C
- Płyn przeznaczony dla zaworu
Medium agresywne
- Średnica nominalna
13 mm
- Długość produktu
65 mm
- Standardowe nominalne natężenie przepływu (qnN)
4.3 l/min
IP65
- Maksymalna temperatura otoczenia
+55 °C
- Obsługa
Sterowany serwomechanizmem
- Współczynnik przepływu (Kv)
4
Do pobrania
Karta katalogowa
Karta katalogowa 2350968 Zawór membranowy Bürkert 5282 220293, 0.2 do 10 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2350968 Zawór membranowy Bürkert 5282 220293, 0.2 do 10 bar
Opis
Zawór 5282 jest zaworem membranowym sterowanym servovovcowo Funkcja zaworu wymaga minimalnego ciśnienia różnicowego. Odpowiednio do zastosowań dostępne są różne materiały membrany i różne sposoby działania. Standardowa obudowa pomiarowa spełnia wszystkie europejskie wymagania dotyczące wody pitnej. Oferta obudowy jest uzupełniona o wersje ze stali nierdzewnej. Poprzez proste obracanie 3-drożnego zaworu spustowego na armaturze, sposób działania można zmienić z NC na NO. Cewki magnetyczne są wykonane z chemicznie odpornego na wysoką temperaturę epoksydu. W celu uruchomienia i kontroli urządzenie 5282 jest wyposażone w funkcję sterowania ręcznego. W połączeniu z wtyczką zgodnie z DIN EN 175301-803 kształt a i obudowa ze stali szlachetnej spełnia wymagania NEMA 4X.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
