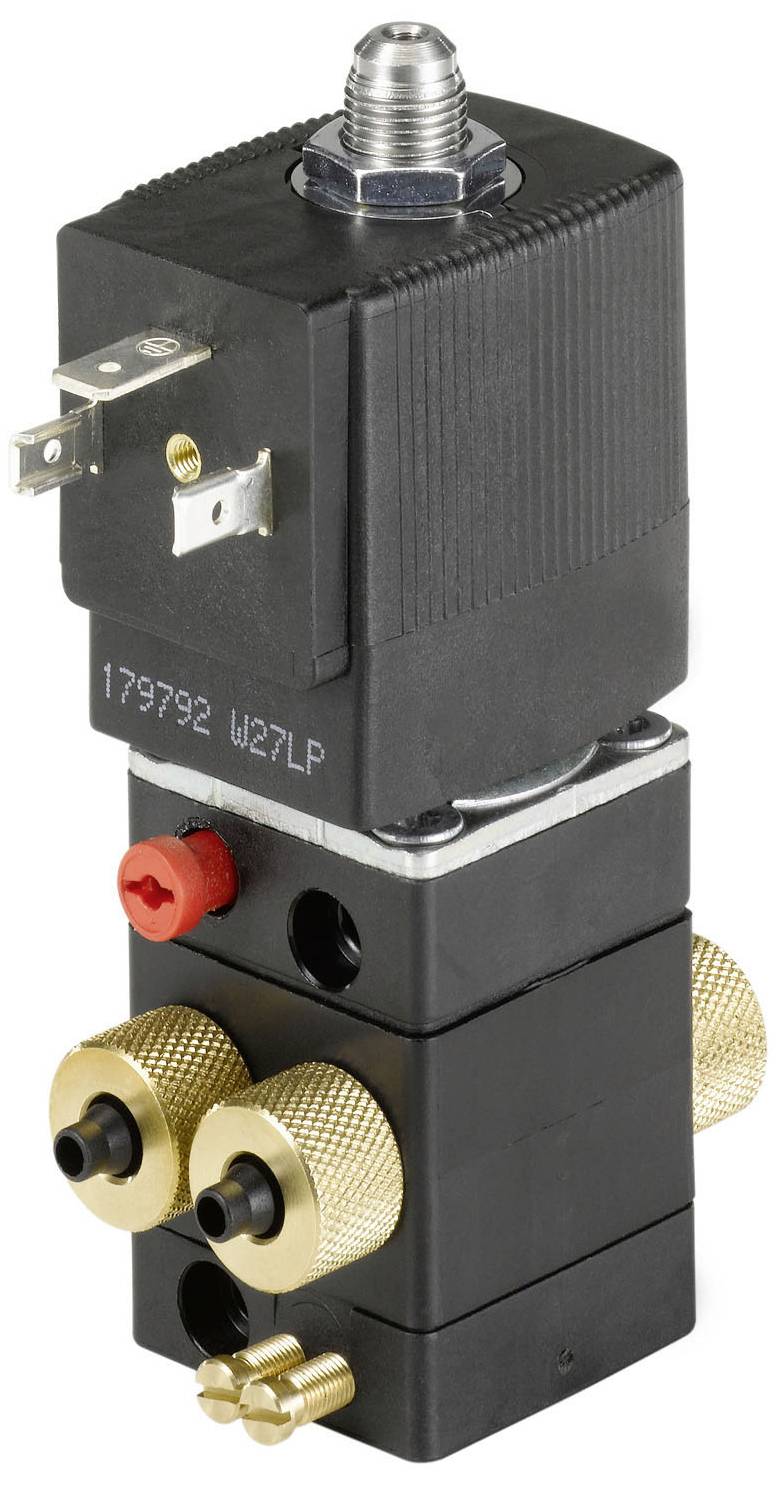

Zdjęcie poglądowe
Zdjęcie poglądowe
Zawór pneumatyczny Bürkert 5420 134626, 2.5 do 10 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (657,72 zł / Sztuka)
657,72 zł
809,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Zawór pneumatyczny 4/2-drogowy
- Zawór kompaktowy
- Przeciążona cewka
- Wylot powietrza można zdławić
- Przyłącze węża, gwintu i kołnierza
- Wersja z zaworem gniazdowym
Dane techniczne
- Napęd - obsługa ręczna Materiał: PA (poliamid)
- Wyposażenie (wyspa zaworowa) - wymiar łączenia 1: 33 mm
- Materiał uszczelniający - materiał uszczelnienia zaworu głównego: NBR (kauczuk nitrylowy)
- Materiał uszczelnienia – materiał uszczelnienia pilota: NBR (kauczuk nitrylowy)
- Ciśnienie i temperatura — temperatura medium min: -10°C
- Ciśnienie i temperatura — maksymalna temperatura medium: 60°C
- Ciśnienie i temperatura - Min. temperatura otoczenia: -10°C
- Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
- Ciśnienie i temperatura - ciśnienie nominalne min: 2,5 bar
- Ciśnienie i temperatura — ciśnienie nominalne maks.: 10 barów
- Przyłącze elektryczne - gniazdo urządzenia zawarte w dostawie: brak w zestawie
- Przyłącze elektryczne - Rodzaj przyłącza elektrycznego: Schemat złączy forma A zgodnie z normą DIN EN 175301-803
- Przyłącze elektryczne - Położenie przyłącza elektrycznego: przeciwna strona zasilania
- Właściwości urządzenia - Podgrupa produktów: Zawory pneumatyczne
- Charakterystyka urządzenia - typ resetu: sprężyna pneumatyczna + sprężyna mechaniczna
- Właściwości urządzenia - Zawór główny Zasada działania: Zawór gniazdowy
- Właściwości urządzenia - Rodzaj sterowania zaworem: elektryczne
- Właściwości urządzenia - Czas przełączania otwarcia maks.: 30 ms
- Właściwości urządzenia - czas przełączania zamykania maks.: 20 ms
- Właściwości urządzenia - Nominalny tryb pracy/cykl pracy: 100%
- Właściwości urządzenia - Zintegrowana redukcja mocy: Nie
- Średnica nominalna (wartość Kv) - wartość QNn (gaz): 150 l/min
- Szerokość nominalna (wartość Kv) - szerokość nominalna sterowania pilotem (mm): 1,1 mm
- Szerokość nominalna (wartość Kv) - szerokość nominalna zaworu głównego 1 (P) (mm): 3 mm
- Przyłącze procesowe/rurociągowe — średnica przyłącza zasilania (cale): 1/8 cala
- Przyłącze procesowe/rurowe - typ przyłącza zasilania: gwint wewnętrzny
- Przyłącze procesowe/przewodowe – przyłącze zasilania Typ gwintu: G
- Przyłącze procesowe/rurowe - rodzaj przyłącza roboczego: system połączeń śrubowych
- Przyłącze procesowe/przewodowe - robocze położenie przyłącza: naprzeciwko strony zasilania
- Przyłącze procesowe/liniowe - przyłącze robocze Materiał: PA (poliamid)
- Przyłącze procesowe/liniowe - średnica przyłącza roboczego (mm): 6 mm
- Przyłącze procesowe/przewodowe - przyłącze robocze system połączeń śrubowych: złącze śrubowe węża
- Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65
- Napięcie - Napięcie akumulatora: Tak
- Napięcie - napięcie min./napięcie nominalne: 24 V
- Napięcie - Napięcie maks. / Napięcie znamionowe: 24 V
- Napięcie – napięcie AC: Nie
- Napięcie - napięcie DC: Tak
- Cewka (rdzeń) - Pobór mocy elektrycznej min.: 2 W
- Cewka (rdzeń) - Maksymalny pobór mocy elektrycznej: 2 W
- Cewka (rdzeń) - dioda LED okablowania cewki: Nie
- Cewka (rdzeń) - okablowanie cewki Ochrona przeciwprzepięciowa: bez
- Cewka (rdzeń) - prostownik przewodów cewki: Nie
- Cewka (rdzeń) - cewka Okablowanie Ochrona bieguna: Nie
- Cewka (rdzeń) - dioda gasząca okablowanie cewki: Nie
- Cewka (rdzeń) - okablowanie cewki, redundantna dioda luźna: Nie
- Materiały - Zawór główny Materiał mający kontakt z medium: PA (poliamid)
- Materiały - Zawór główny Materiał mający kontakt z otoczeniem: PA (poliamid)
- Materiały - sterowanie pilotem Materiał mający kontakt z medium: PA (poliamid)
- Materiały - sterowanie pilotem Materiał mający kontakt z otoczeniem: PA (poliamid)
- Tryb pracy - numer przyłącza przewodu hydraulicznego: 4
- Tryb pracy - funkcja zaworu Liczba pozycji przełączania: 2
- Tryb pracy - funkcja zaworu: G - otwarty w pozycji spoczynkowej - przyłącze ciśnieniowe 1 (P) do przyłącza roboczego 2 (B), przyłącze robocze 4 (A) do wyjścia 3 (R) openG - otwarte w pozycji spoczynkowej - przyłącze ciśnieniowe 1 (P) do portu roboczego 2 (B), połączenie robocze 4 (A) do wyjścia 3 (R) otwarte
- Tryb pracy - obsługa ręczna: tak
- Tryb pracy - rodzaj obsługi ręcznej: kombinacja dźwigni obrotowej i przycisku
- Tryb pracy - blokada pracy ręcznej: tak
- Tryb pracy - obsługa ręczna otwór na śrubę: tak
- Rodzaj produktu
Zawór pneumatyczny
- Zakres temperatury roboczej
-10 °C (min)
- Minimalna temperatura robocza
-10 °C
- Numer katalogowy producenta
134626
- Maksymalne ciśnienie robocze
10 bar
- Minimalne ciśnienie robocze
2.5 bar
- Zakres ciśnienia roboczego
2.5 do 10 bar
IP65
- Typ
5420
- Maksymalna temperatura medium
60 °C
- Minimalna temperatura medium
-10 °C
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3046856 Zawór pneumatyczny Bürkert 5420 134626, 2.5 do 10 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3046856 Zawór pneumatyczny Bürkert 5420 134626, 2.5 do 10 bar
Opis
Typ 5420 to sterowany pilotem 4-drogowy zawór gniazdowy z serwomechanizmami. Do przełączenia wymagana jest minimalna różnica ciśnień wynosząca 2,5 bara. Zawór może być montowany na dwukanałowych płytach przyłączeniowych ze wspólnym zasilaniem ciśnieniowym.
