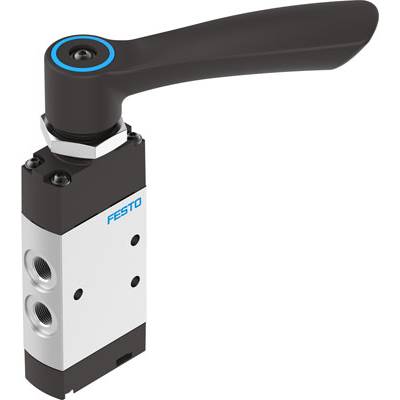

Zawór ręczny dźwigniowy FESTO VHEF-H-M52-M-G18 8081001, 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (682,11 zł / Sztuka)
682,11 zł
839,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Funkcja wydechu: może być dławiona
- Instrukcja użycia: obsługiwać wyłącznie ręcznie
- Szerokość montażowa 20 mm
- Rodzaj montażu: montaż na panelu przednim - z otworem przelotowym - opcjonalnie:
- Sposób obsługi: Ręczny
- Moment obrotowy: 0.6 Nm
- Ciśnienie robocze: -0,95 - 10 barów
- Ciśnienie robocze MPa: -0.095 - 1 MPa
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: -: -]
- Zasada uszczelnienia: Miękkie
- Pozycja montażowa: dowolna
- Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
- Konstrukcja : prowadnica tłoka
- Klasa odporności na korozję CRC: 1 - niskie naprężenie korozyjne
- Zgodność z LABS: VDMA24364-B1/B2-L
- Maksymalna siła boczna przy uruchamianiu: 200 N
- Maksymalna częstotliwość przełączania: 0.5 Hz
- Maksymalna siła przy uruchomieniu: 200 N
- Temperatura medium: Od -10 do 60°C.
- Szerokość nominalna: 5,2 mm
- Normalny przepływ nominalny: 750 l/min
- Przyłącze pneumatyczne 1: G1/8
- Przyłącze pneumatyczne 2: G1/8
- Przyłącze pneumatyczne 3: G1/8
- Przyłącze pneumatyczne 4: G1/8
- Przyłącze pneumatyczne 5: G1/8
- Waga produktu: 265 g
- Rodzaj resetowania: Sprężyna mechaniczna
- Rodzaj sterowania: Bezpośredni
- Kierunek przepływu: Odwracalny
- Pokrycie: Pokrywa dodatnia
- Temperatura otoczenia: od -10 do 60 °C
- Funkcja zaworu: 5/2 monostabilny
- Materiał pokrywy: PA wzmocnione
- Materiał uszczelnienia: NBR
- Materiał obudowy: kuty stop aluminium, anodowany
- Materiał dźwigni: wzmocniony PA
- Informacje o materiale: Zgodny z RoHS
- Media robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]
- Rodzaj produktu
Zawór ręczny dźwigniowy
- Ciśnienie robocze (min.)
-0.95 bar
- Ciśnienie robocze (maks.)
10 bar
- Specyfikacja
Suwak tłokowy
- Zakres temperatury roboczej
-10 °C (min)
- Minimalna temperatura robocza
-10 °C
- Numer katalogowy producenta
8081001
- Połączenie pneumatyczne
G 1/8
- Maksymalne ciśnienie robocze
10 bar
- Minimalne ciśnienie robocze
-0.95 bar
- Zakres ciśnienia roboczego
-0.95 do 10 bar
- Medium transmisyjne
sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: -: -]
- Sterowanie
manualne
- Element uszczelniający
NBR
- Max. Natężenie przepływu
N 750 l/min
- Funkcje pneumatyczne
przepustnica
- Materiał obudowy
kute aluminium
- Waga
265 g
- Maksymalna temperatura medium
+60 °C
- Minimalna temperatura medium
-10 °C
- Szerokość nominalna
5.2 mm
- Średnica nominalna
5.2 mm
- Szerokość produktu
20 mm
- Maksymalna temperatura otoczenia
+60 °C
- Minimalna temperatura otoczenia
-10 °C
- Częstotliwość przełączania
0.5 Hz
- Rodzaj uruchomienia
manualnie
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 2802842 Zawór ręczny dźwigniowy FESTO VHEF-H-M52-M-G18 8081001, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2802842 Zawór ręczny dźwigniowy FESTO VHEF-H-M52-M-G18 8081001, 1 szt.
Opis
Zawór z dźwignią ręczną VHEF-H-M52-M-G18 Funkcja zaworu = 5/2 monostabilny, rodzaj uruchamiania = ręczny, szerokość = 20 mm, normalny przepływ nominalny = 750 l/min, ciśnienie robocze Mpa = -0,095 - 1 MPa
