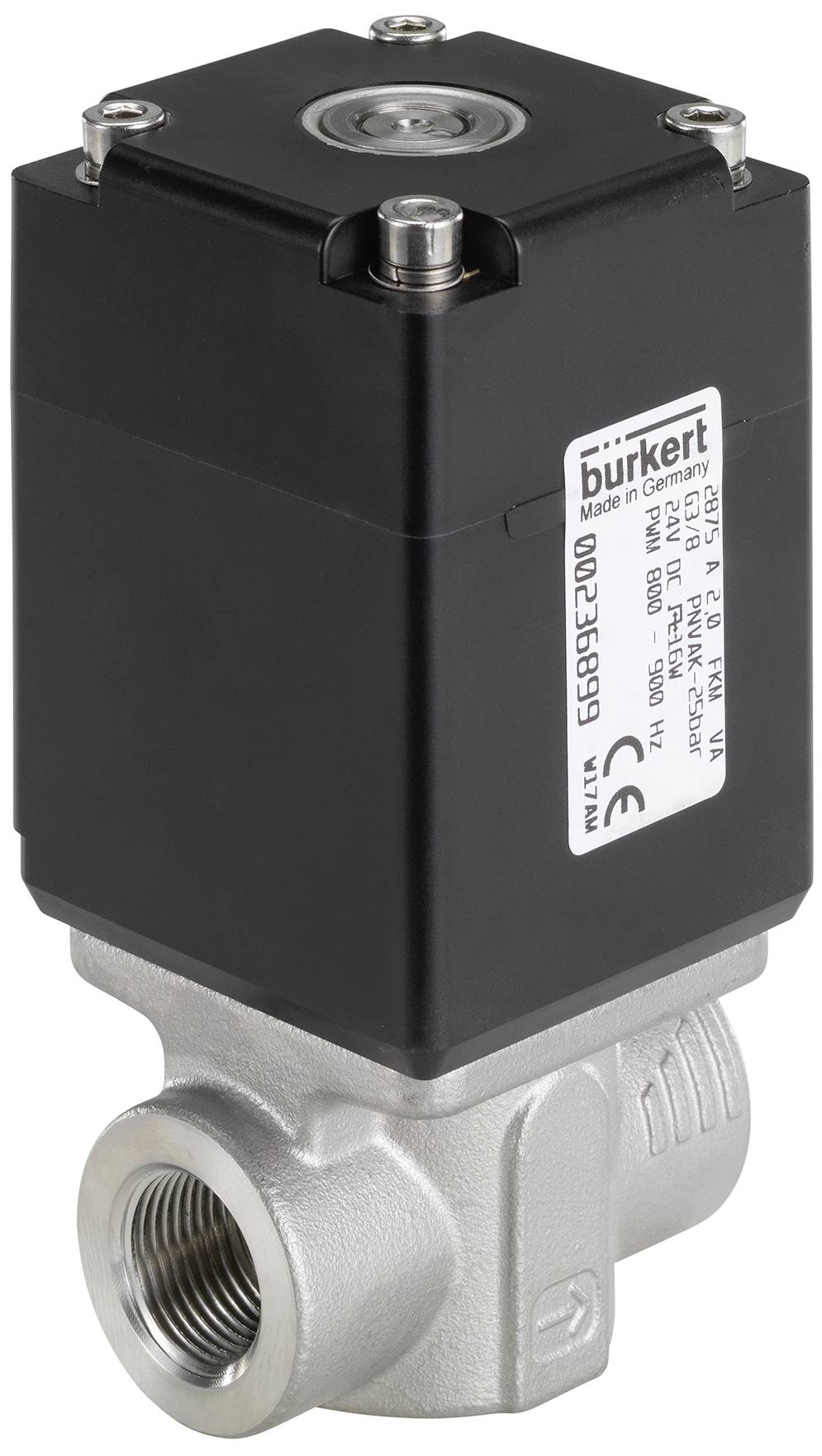

Zawór regulacji ciśnienia proporcjonalny Bürkert 2875 236919
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
10 Sztuki
Liczba
Suma (1373,17 zł / Sztuka)
1373,17 zł
1689,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 10 sztuka
Cechy produktu
Zawór
- Doskonały parking
- Bardzo dobra odpowiedź
- Kompaktowa konstrukcja zaworu sterującego
- Szerokości nominalne DN 2...9,5 mm
- Opcjonalnie: Cewka przeciwwybuchowa
Dane techniczne
- Materiał uszczelniający - kategoria materiału uszczelki gniazda: elastomery
- Materiał uszczelnienia – materiał uszczelnienia gniazda: FKM (kauczuk fluorowy)
- Materiał uszczelniający - uszczelnienie od zewnątrz Materiał: FKM (kauczuk fluorowy)
- Ciśnienie i temperatura — temperatura medium min: -10°C
- Ciśnienie i temperatura — maksymalna temperatura medium: 90°C
- Ciśnienie i temperatura - Min. temperatura otoczenia: -10°C
- Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
- Ciśnienie i temperatura - Ciśnienie nominalne min: -1 bar
- Ciśnienie i temperatura — ciśnienie nominalne maks.: 4 bary
- Ciśnienie i temperatura - różnica ciśnień maks.: 2 bar
- Przyłącze elektryczne - gniazdo urządzenia zawarte w dostawie: brak w zestawie
- Przyłącze elektryczne - Rodzaj przyłącza elektrycznego: Schemat złączy forma A zgodnie z normą DIN EN 175301-803
- Przyłącze elektryczne - Położenie przyłącza elektrycznego: z lewej strony w kierunku przepływu
- Przyłącze elektryczne - Przyłącze elektryczne Liczba styków: 2 + przewód ochronny
- Podłączenie elektryczne - Typ połączenia elektrycznego: męskie
- Właściwości urządzenia - Zawór główny Zasada działania: Zawór gniazdowy
- Właściwości urządzenia - Nominalny tryb pracy/cykl pracy: 100%
- Właściwości urządzenia - przepływ: pod siedzeniem
- Właściwości urządzenia – wersja próżniowa: Nie
- Charakterystyka urządzenia – wersja tlenowa: Nie
- Właściwości urządzenia - Typ napędu: kotwa podnosząca
- Charakterystyka urządzenia - Działanie: działanie bezpośrednie
- Właściwości urządzenia - Separacja mediów: Nie
- Właściwości urządzenia - Funkcja przełączania: ciągła
- Właściwości urządzenia - Wykonanie analizy: Nie
- Charakterystyka urządzenia - Wersja Steam: Nie
- Właściwości urządzenia - Prowadnica rdzenia: Sprężyna uformowana
- Charakterystyka urządzenia - częstotliwość PWM min.: 800 Hz
- Charakterystyka urządzenia - częstotliwość PWM maks.: 900 Hz
- Właściwości urządzenia - zakres regulacji: 1:200
- Właściwości urządzenia - prowadnica rdzenia 2: sprężyna formowa
- Medium i kalibracja - pozycja montażu: dowolna
- Medium i kalibracja - odpowiednie dla mediów płynnych: Nie
- Medium i kalibracja - odpowiednie dla mediów gazowych: Tak
- Średnica nominalna (wartość Kv) - wartość QNn (gaz): 862 l/min
- Szerokość nominalna (wartość Kv) - szerokość nominalna zaworu głównego 1 (P) (mm): 6 mm
- Średnica nominalna (wartość Kv) - wartość Kv (woda): 0,8 m3/h
- Rozmiar nominalny (wartość Kv) - Rozmiar nominalny głównego zaworu 1 (cale): 1/4 cala
- Przyłącze procesowe/rurowe - Typ przyłącza rurowego 1: gwint wewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 1 oznaczenie gwintu: 1/2
- Przyłącze procesowe/liniowe - Przyłącze liniowe 1 typ gwintu: G
- Przyłącze procesowe/rurowe - Przyłącze rurowe typu 2: gwint wewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 typu gwintu: G
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 oznaczenie gwintu: 1/2
- Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65
- Napięcie - napięcie min./napięcie nominalne: 24 V
- Napięcie - Napięcie maks. / Napięcie znamionowe: 24 V
- Napięcie – napięcie AC: Nie
- Napięcie - napięcie DC: Tak
- Napięcie - tolerancja napięcia dodatnia: 10%
- Napięcie - tolerancja napięcia ujemna: 10%
- Cewka (rdzeń) - Rozmiar cewki: 49 mm
- Cewka (rdzeń) - Rezystancja cewki: 21,4 oma
- Cewka (rdzeń) - Typ cewki: blokowa skręcana
- Cewka (rdzeń) - Materiał cewki (pokrycie): EP (żywica epoksydowa)
- Cewka (rdzeń) - Klasa izolacji termicznej napędu: H
- Cewka (rdzeń) - część mająca kontakt z medium Materiał rdzenia: stal nierdzewna
- Cewka (rdzeń) - część mająca kontakt z medium Materiał wtyczki: stal nierdzewna
- Cewka (rdzeń) - część stykająca się z medium Rura prowadząca rdzeń Materiał: stal nierdzewna
- Cewka (rdzeń) - część stykająca się z medium Element prowadzący rdzeń 1 Materiał: stal nierdzewna
- Cewka (rdzeń) - część stykająca się z medium Element prowadzący rdzeń 2 Materiał: stal nierdzewna
- Cewka (rdzeń) - część stykająca się z medium, materiał wciskany: stal nierdzewna
- Materiały - Zawór główny Materiał mający kontakt z medium: stal nierdzewna
- Tryb pracy - Przyłącze przewodu cieczy Liczba: 2
- Tryb pracy - funkcja zaworu Liczba pozycji przełączania: 2
- Tryb pracy - funkcja zaworu: A - w pozycji spoczynkowej zamknięty - przyłącze ciśnieniowe 1 (P/NC)A - w pozycji spoczynkowej zamknięty - przyłącze ciśnieniowe 1 (P/NC)
- Dopuszczenia - Moc znamionowa: 16 W
- Typ
236919
- Rodzaj produktu
Zawór regulacji ciśnienia proporcjonalny
- Napięcie robocze
24 V/DC
- Materiał obudowy
stal nierdzewna
- Połączenie pneumatyczne
G 1/2
- Maksymalne ciśnienie robocze
4 bar
- Zakres temperatury roboczej
-10 °C (min)
- Minimalna temperatura robocza
-10 °C
- Pobór mocy
16 W
- Numer katalogowy producenta
236919
- Minimalne ciśnienie robocze
-1 bar
- Element uszczelniający
FKM
- Funkcje pneumatyczne
2/2 drożny
- Temperatura nośnika (zakres)
-10 do 90 °C
- Maksymalna temperatura medium
90 °C
- Minimalna temperatura medium
-10 °C
- Płyn przeznaczony dla zaworu
gaz
- Średnica nominalna
6 mm
- Standardowe nominalne natężenie przepływu (qnN)
862 l/min
IP65
- Kontrola ciśnienia (max.)
4 bar
- Ciśnienie sterowania (min.)
-1 bar
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-10 °C
- Obsługa
Bezpośrednie działanie
- Współczynnik przepływu (Kv)
0.8 m³/h
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3047163 Zawór regulacji ciśnienia proporcjonalny Bürkert 2875 236919
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3047163 Zawór regulacji ciśnienia proporcjonalny Bürkert 2875 236919
Opis
Zawór proporcjonalny bezpośredniego działania typu 2875 może być stosowany jako siłownik do sterowania procesem. Dzięki elastomerowemu uszczelnieniu gniazda zawór szczelnie zamyka się w zakresie ciśnienia nominalnego w odniesieniu do średnicy nominalnej (zintegrowana funkcja odcinająca). Armatura uruchamiająca zaworu jest zamontowana bez tarcia, co zapewnia wyjątkowe zachowanie podczas uruchamiania. Zawór ten jest szczególnie odpowiedni do wymagających zadań regulacyjnych (duży zakres regulacji, suche gazy itp.).
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
