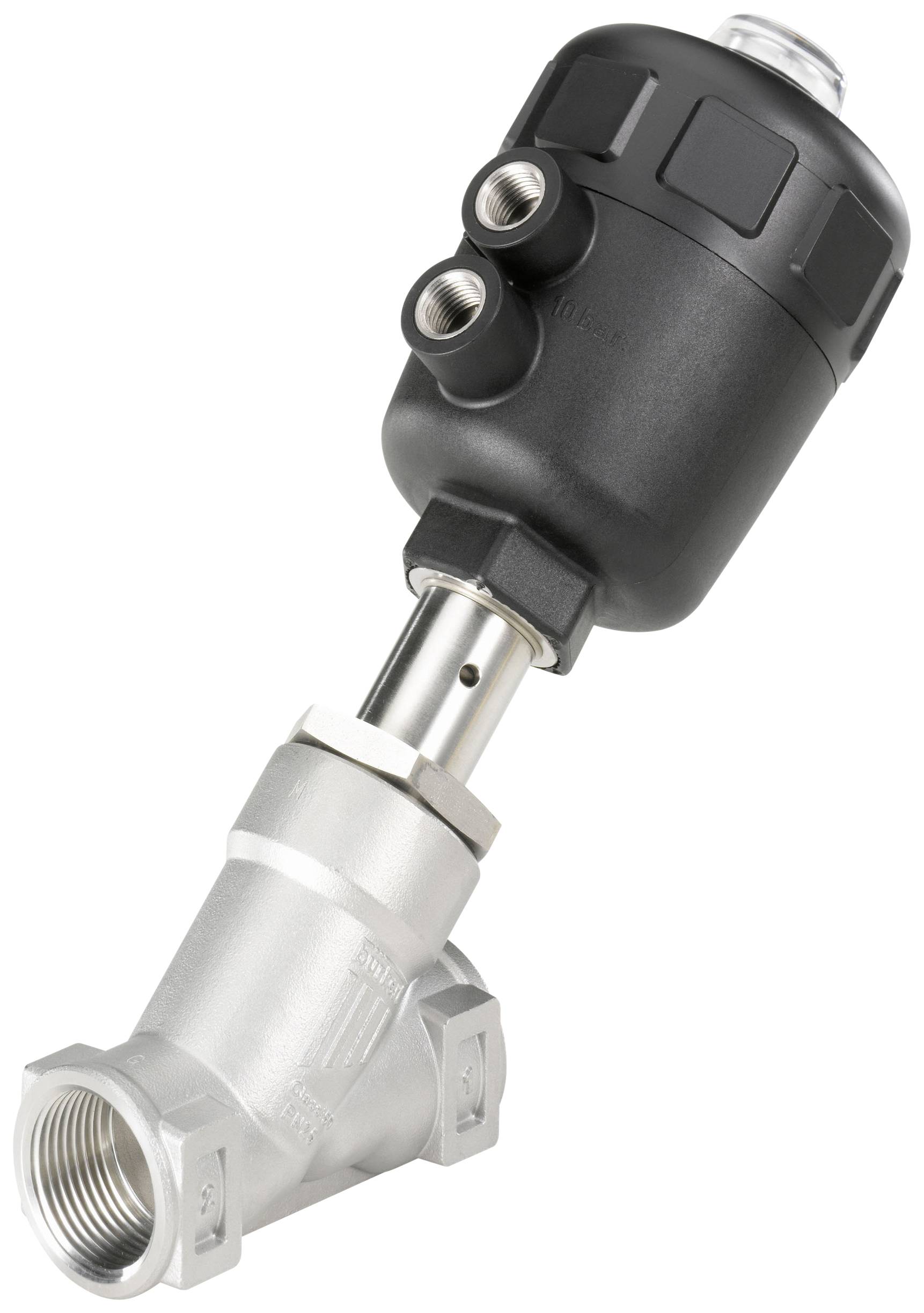

Zawór sterowany Bürkert 2000 178686, 0 do 16 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (1186,18 zł / Sztuka)
1186,18 zł
1459,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
2/2-drożny zawór do mediów do +180 °C, przyłącz: mufa
- Do mediów do +180 ° C
- Wysokie przepływy
- Długa żywotność
- Optyczny wskaźnik położenia w standardzie
- Obrotowa głowica napędowa do wyrównywania połączeń powietrza sterującego
- Szeroki wybór rozmiarów napędów umożliwia optymalne, ekonomiczne kombinacje napędów
- Niski wpływ na zamknięcie z płynami dzięki przepływowi pod siedziskiem
Dane techniczne
- Przyłącze linii G 3/4"
- Średnica nominalna 20 mm
- Rozmiar napędu Ø 50 mm
- Wartość Kv 8,5 m³ / h
- Ciśnienie sterujące, patrz wykres ciśnienia w arkuszu danych
- 16 bar maks. ciśnienie robocze do +180 ° C
- Temperatura medium -10 do +180 ° C
- Temperatura otoczenia -10 do +60 ° C
- Typ
178686
- Rodzaj produktu
Zawór sterowany
- Materiał obudowy
stal nierdzewna
- Połączenie pneumatyczne
nakrętka G 3/4
- Maksymalne ciśnienie robocze
16 bar
- Zakres temperatury roboczej
-10 °C (min)
- Minimalna temperatura robocza
-10 °C
- Numer katalogowy producenta
178686
- Średnica
50 mm
- Rozmiar
50
- Minimalne ciśnienie robocze
0 bar
- Element uszczelniający
PTFE
- Funkcje pneumatyczne
2/2 drożny
- Waga
0.800 kg
- Temperatura nośnika (zakres)
-10 do +180 °C
- Maksymalna temperatura medium
+180 °C
- Minimalna temperatura medium
-10 °C
- Płyn przeznaczony dla zaworu
Medium agresywne
- Średnica nominalna
20 mm
- Właściwości pneumatyczne
złącze G 1/4
- Szerokość produktu
171 mm
- Wysokość produktu
144 mm
- Długość produktu
75 mm
- Kontrola ciśnienia (max.)
10 bar
- Ciśnienie sterowania (min.)
2 bar
- Maksymalna temperatura otoczenia
+40 °C
- Minimalna temperatura otoczenia
-10 °C
- Obsługa
NO ze sprężyną ustalającą
- Współczynnik przepływu (Kv)
141.67 l/min
Do pobrania
Karta katalogowa
Karta katalogowa 623968 Zawór sterowany Bürkert 2000 178686, 0 do 16 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 623968 Zawór sterowany Bürkert 2000 178686, 0 do 16 bar
Opis
Zewnętrznie sterowany zawór z gniazdem kątowym składa się z pneumatycznie sterowanego napędu tłokowego i obudowy zaworu dwudrogowego. Sprawdzone i przetestowane samonastawne i bezobsługowe uszczelnienie dławnic gwarantuje wysoką szczelność i długą żywotność. Opływowa, skośna obudowa gniazda umożliwia wysokie natężenia przepływu.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- 2/2-drogowy zawór gniazdowy kątowy z przepływem poniżej gniazda
- Siła sprężyny otwarta
- Materiał obudowy stal nierdzewna stainless
- Materiał napędowy poliamid
- Materiał uszczelniający PTFE
- Uniwersalne zastosowanie do cieczy, gazów i pary
- Lepkość maks. 600 mm² / s
- Dławnica Pierścienie typu V z PTFE z kompensacją sprężynową
- Pozycja montażowa: Dowolna, najlepiej z siłownikiem ustawionym pionowo
- Kontroluj średnie powietrze i gazy obojętne
- Przyłącze powietrza sterującego G 1/4"
Uwagi
Wartość kv wskazuje przepływ wody przez zawór w litrach na minutę przy ciśnieniu prawie 1 bar i temperaturze wody w zakresie 5 - 30°C. .
