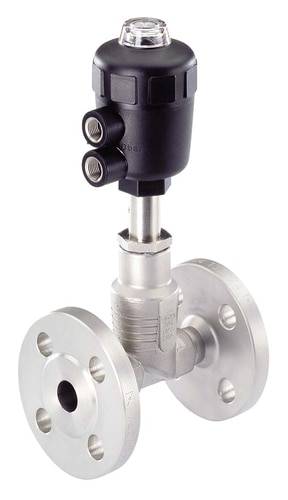

Zawór sterowany Bürkert 2012 146465, 0 do 16 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (3560,16 zł / Sztuka)
3560,16 zł
4379,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
2/2-drożny zawór przelotowy do mediów do +180 °C, stal niezdz.
- Do mediów do +180°C.
- Duża żywotność
- Wskaźnik optyczny w standardzie
- Obrotowa głowica napędu do ustawienia złącza przełącznika
- Minimalne zużycie prądu powietrza przez wypełnienie
- Szeroki wybór rozmiaru napędu zapewnia optymalne ekonomiczne kombinacje
- Zoptymalizowane połączenie napędowe dla gazów i oparów
- Kompaktowy zawór prosty
- Materiał obudowy: Obudowa 316L
Dane techniczne
- Średnica nominalna 32 mm
- Średnica wału Ø 63 mm
- Wartość kV 19,5 m³/h
- Ciśnienie operacyjne patrz wykres ciśnienia w karcie danych
- Maksymalne ciśnienie robocze: 16 bar do +180 °C
- Temperatura medium od -10 do +180 ° C.
- Temperatura otoczenia: Od -10 do +60°C
- Rodzaj produktu
Zawór sterowany
- Maksymalne ciśnienie robocze
16 bar
- Materiał obudowy
stal nierdzewna
- Połączenie pneumatyczne
G 1/4
- Zakres temperatury roboczej
-10 °C (min)
- Temperatura nośnika (zakres)
-10 do +180 °C
- Numer katalogowy producenta
146465
- Minimalne ciśnienie robocze
0 bar
- Minimalna temperatura robocza
-10 °C
- Element uszczelniający
PTFE
- Funkcje pneumatyczne
2/2 drożny
- Waga
7.760 kg
- Maksymalna temperatura medium
+180 °C
- Minimalna temperatura medium
-10 °C
- Płyn przeznaczony dla zaworu
neutralne płyny
- Średnica nominalna
32 mm
- Właściwości pneumatyczne
kołnierz
- Wysokość produktu
271 mm
- Długość produktu
180 mm
- Kontrola ciśnienia (max.)
10 bar
- Ciśnienie sterowania (min.)
4.5 bar
- Maksymalna temperatura otoczenia
+55 °C
- Minimalna temperatura otoczenia
-10 °C
- Obsługa
NC ze sprężyną ustalająca
- Współczynnik przepływu (Kv)
325 l/min
Do pobrania
Karta katalogowa
Karta katalogowa 624291 Zawór sterowany Bürkert 2012 146465, 0 do 16 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 624291 Zawór sterowany Bürkert 2012 146465, 0 do 16 bar
Opis
Sterowany obce wentyl prosty składa się z pneumatycznej napędu tłokowego i 2-drożnej obudowy zaworu. Sprawdzone, bezobsługowe i bezobsługowe podzestawy podciągające akumulatory zapewniają wysoką szczelność i żywotność.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- 2/2-drożny zawór prosty z napływem napływowym za pomocą pozycji siedzącej
- Przyłącze kołnierzowe zgodne z DIN EN 1092-1
- Zamknięty sprężynowe
- Materiał obudowy: Stal nierdzewna 316L
- Ciśnienie znamionowe PN 25 (stopień ciśnienia obudowy)
- Poliamid, materiał napędowy
- Materiał uszczelniający PTFE
- Uniwersalne zastosowanie do cieczy, gazów i pary
- Lepkość maks. 600 mm²/sek
- Gniazdo popychacz PTFE V-Ring z kompensacją sprężynowym
- Pozycja montażowa: Dowolna, najlepiej z siłownikiem ustawionym pionowo
- Układy sterownicze medium powietrze i gazy neutralne
- Złącze sterujące powietrza G 1/4"
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
