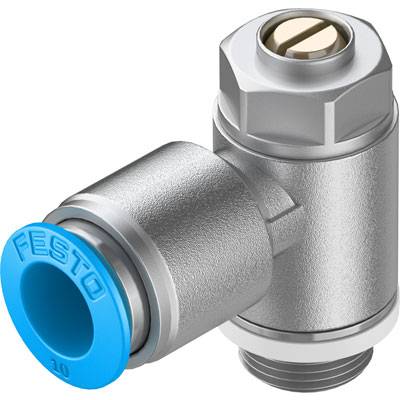

Zawór zwrotny przepustnicy FESTO GRLA-1/4-QS-10-D 193148, 0.2 do 10 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
76,01 zł
3
5% = 3,77 zł
72,24 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (76,01 zł / Sztuka)
76,01 zł
93,49 zł
z VAT (klient indywidualny)
Cena netto
Dane techniczne
- Rodzaj montażu: Wkręcany
- Pełny zakres temperatur ciśnienia roboczego: 0,2 - 10 bar
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- Pozycja montażowa: dowolna
- Element nastawczy: Śruba z rowkiem
- Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
- Klasyfikacja morska: Patrz certyfikat
- Temperatura medium: Od -10 do 60°C.
- Nominalny moment dokręcania: 5 Nm
- Normalny przepływ w kierunku przepustnicy 0,6->0 MPa 6->0 bar, 87->0 psi: 760 l/min
- Normalny przepływ w kierunku zwrotnym 0,6->0 MPa 6->0 bar, 87->0 psi: 630 - 790 l/min
- Normalny przepływ nominalny w kierunku przepustnicy: 480 l/min
- Normalny przepływ nominalny w kierunku zwrotnym: 345 - 500 l/min
- Przyłącze pneumatyczne 1: QS-10
- Przyłącze pneumatyczne 2: G1/4
- Waga produktu: 42 g
- Tolerancja nominalnego momentu dokręcania: ± 10%
- Temperatura otoczenia: od -10 do 60 °C
- Funkcja zaworu: funkcja zwrotna przepustnicy powietrza wylotowego;
- Materiał uszczelnienia: NBR
- Materiał sworznia wkręcanego: kuty stop aluminium
- Materiał pierścienia zwalniającego: POM
- Materiał śruby regulacyjnej: Mosiądz
- Materiał złącza obrotowego: chromianowany – cynkowy odlew ciśnieniowy
- Uwaga o materiałach: Zgodne z RoHS
- Media robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
- Rodzaj produktu
Zawór zwrotny przepustnicy
- Numer katalogowy producenta
193148
- Maksymalne ciśnienie robocze
10 bar
- Minimalne ciśnienie robocze
0.2 bar
- Zakres ciśnienia roboczego
0.2 do 10 bar
- Medium transmisyjne
powietrze pod ciśnieniem
Do pobrania
Karta katalogowa
Karta katalogowa 2803910 Zawór zwrotny przepustnicy FESTO GRLA-1/4-QS-10-D 193148, 0.2 do 10 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2803910 Zawór zwrotny przepustnicy FESTO GRLA-1/4-QS-10-D 193148, 0.2 do 10 bar
Opis
Przepustnica zwrotno-zwrotna GRLA-1/4-QS-10-D Funkcja zaworu=funkcja kontroli przepustnicy powietrza wywiewanego, przyłącze pneumatyczne 1=QS-10, przyłącze pneumatyczne 2=G1/4, element regulacyjny=śruba z rowkiem, rodzaj mocowania=wkręcany
