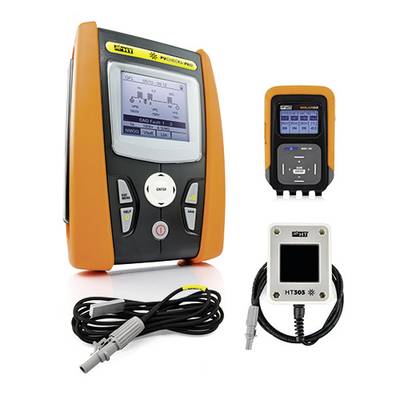

Zestaw testera instalacji HT Instruments PV-CHECKs ProPlus

rejestrator danych SOLAR03 i ogniwo referencyjne HT305 oraz czujnik temperatury PT305 i inklinometr M304
PV-CHECKs Pro to tester instalacji systemów fotowoltaicznych, który może być stosowany zarówno przy napięciu 1000 V, jak i przy napięciu 1500 V aż do prądu zwarciowego 40 A DC, ustanawiając w ten sposób nowe standardy!
PV-CHECKs Pro to kompletne rozwiązanie spełniające normy IEC 62446-1 (DIN VDE 0126-23) dla wszystkich popularnych testów w kategorii 1.
PV-CHECKs Pro przeprowadza wszystkie niezbędne testy do uruchomienia systemu fotowoltaicznego zgodnie z IEC 62446-1 w sekwencji automatycznej zarówno dla jednostronnych, jak i dwustronnych modułów fotowoltaicznych.

PRZYCISK GO-STOP
Po jednokrotnym naciśnięciu przycisku GO-Stop wykonywane są po kolei następujące pomiary:
• Test polaryzacji
• Ciągłość przewodu wyrównania potencjałów
• Określenie rezystancji izolacji Riso
• Określenie napięcia biegu jałowego VOC do 1500 V DC
• Wyznaczanie prądu zwarciowego Isc do 40 A DC

Zgodnie z normą EN 62446-1, PV-CHECKs Pro porównuje właśnie zmierzony ciąg z poprzednio zmierzonymi ciągami, aby ocenić różnice w napięciu i prądzie, które wykraczają poza określone tolerancje.
Mierząc promieniowanie słoneczne (wymagana opcjonalna cela referencyjna) i temperaturę modułu fotowoltaicznego (wymagany opcjonalny czujnik temperatury) za pomocą zewnętrznego rejestratora danych SOLAR 03, PV-CHECKs Pro może dostosować zmierzone wartości Voc-OPC i Isc-OPC do STC (standardowe warunki testowe: 1000 W /m², 25° C, AM 1,5), aby następnie porównać je z określonymi wartościami nominalnymi z kart katalogowych modułów producenta.
Po każdym pomiarze PV-CHECKs Pro wyświetla wynik pomiaru na wyświetlaczu wraz z odpowiednią oceną (OK/Nie OK).

FUNKCJA SPECJALNA GFL
Lokalizacja uszkodzenia izolacji w ciągu fotowoltaicznym (lokalizacja uszkodzenia doziemnego)
Oprócz szerokiego zakresu zastosowań (1500 V DC / 40 A DC), PV-CHECKs Pro charakteryzuje się nową funkcją GFL do lokalizacji uszkodzeń izolacji. Za pomocą funkcji lokalizatora uszkodzeń doziemnych (GFL) można nie tylko zasadniczo zidentyfikować, ale także precyzyjnie zlokalizować uszkodzenia izolacji. PV-CHECKs Pro pokazuje na wyświetlaczu podejrzaną pozycję błędu w ciągu znaków.
