Ziehl MU2000K T236056 Przetwonik

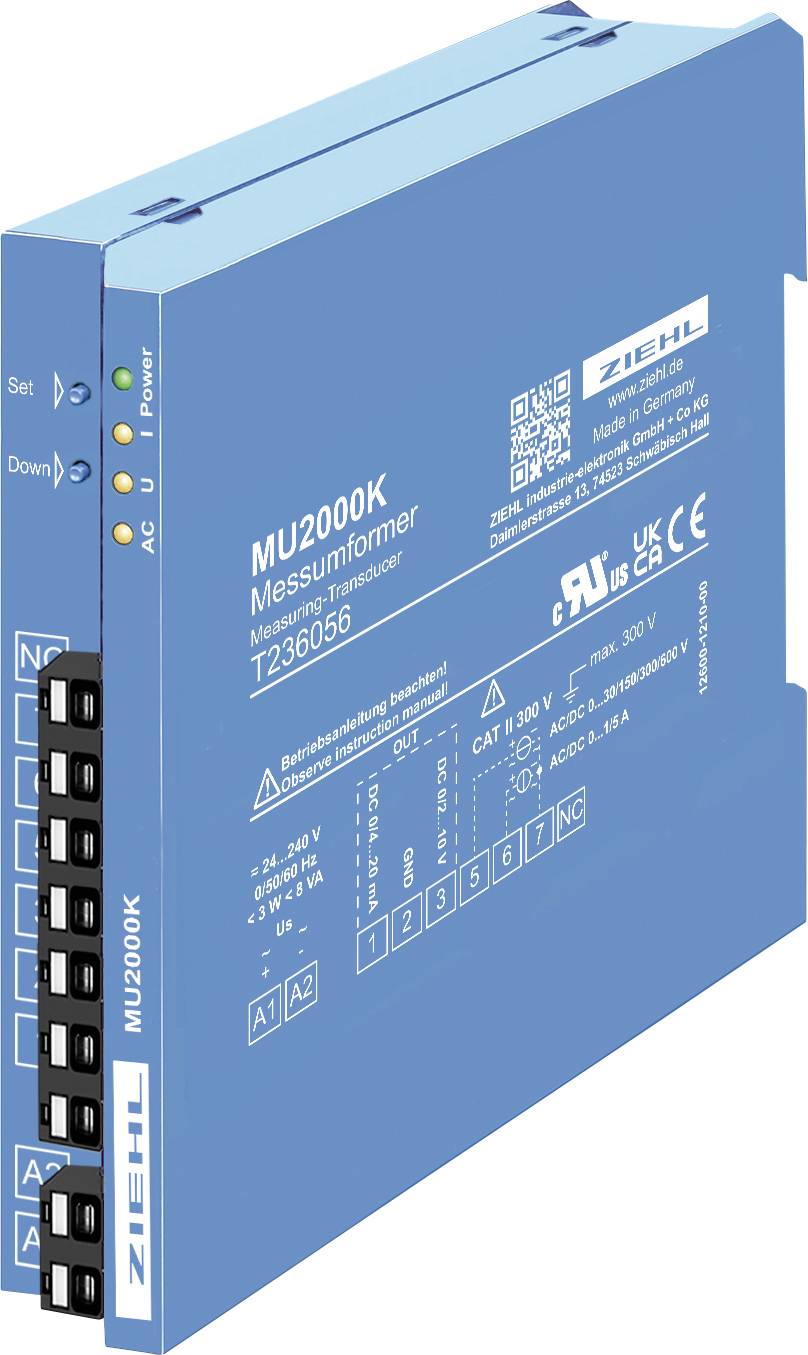

Niebieski moduł przetwornika pomiarowego ZIEHL MU200K ze zaciskami frontowymi, diodami LED stanu oraz etykietami wydrukowanymi dotyczącymi okablowania i charakterystyk.

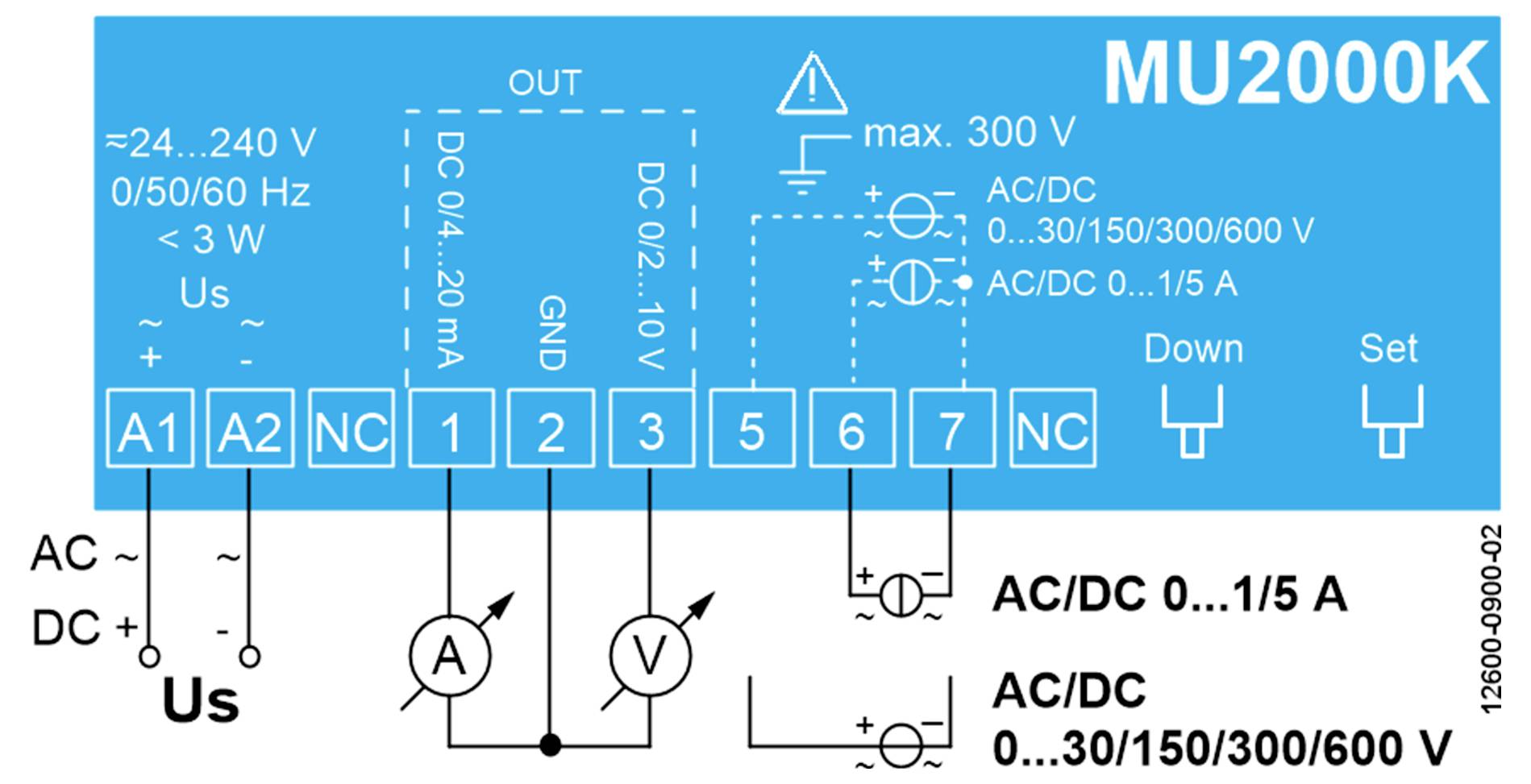

Schemat okablowania miernika mocy MU2000K, pokazujący zaciski zasilania AC/DC A1, A2, NC i zaciski wejściowe do pomiaru prądu i napięcia.

1/2

Rodzaj produktu

Przetwonik

Model katalogowy producenta

MU2000K

Wejścia pomiarowe

Messeingang Spannung: AC/DC 0-30/150/300/600 V. 80-120 V. Ri = 500 kΩ. max. 600 V;max. 300 V gegen GND Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K Messeingang Strom: AC/DC 1A. 5A. max. 7.5A/4s. 25A/1s. 30 mΩ Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K

Napięcie robocze

24 V/DC 48 V/DC 110 V/AC 230 V/AC 24 V/AC 48 V/AC 110 V/DC 230 V/DC

Karta katalogowa (PDF)

Szybka dostawa w pon. 5.10

10 Sztuki

Liczba

Sztuki

Suma (739,02 zł / Sztuka)

739,02 zł

908,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

Dostępnych jest tylko 10 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Uniwersalny przetwornik AC i DC typ MU2000K

Pomiary AC i DC bez konieczności przełączania
Punkt zerowy i pełnej skali dla innych zakresów mogą być skalowane przez użytkownika
Izolacja galwaniczna między wejściem, wyjściem i napięciem sterującym

Dane techniczne

Napięcie sterowania Us: AC / DC 24V-240V, 0/50/60 Hz 3 W 8 VA; DC 20,4 V do 297 V AC 20-264 ° Pomiar napięcia wejściowego: AC / DC 0-30 / 150/300/600 V, 80-120 V, Ri = 500 kOhm, max. 600 V max. 300 V względem GND
Dokładność: DC ≤ 0,1% ≤ 0,5% AC (50/60 Hz) w pełnym zakresie; odchyłka temperaturowa 0,02% K
Wejście pomiaru prądu AC / DC 1A, 5A, max , 7,5A / 4S, 25A / 1s, 30 miliomów
Dokładność: DC ≤ 0,1% ≤ 0,5% AC (50/60 Hz) w pełnym zakresie; odchyłka temperaturowa 0,02% K.

Model katalogowy producenta: MU2000K

Rodzaj produktu: Przetwonik

Wejścia pomiarowe: Messeingang Spannung: AC/DC 0-30/150/300/600 V. 80-120 V. Ri = 500 kΩ. max. 600 V;max. 300 V gegen GND Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K Messeingang Strom: AC/DC 1A. 5A. max. 7.5A/4s. 25A/1s. 30 mΩ Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K

Napięcie robocze: 24 V/DC
48 V/DC
110 V/AC
230 V/AC
24 V/AC
48 V/AC
110 V/DC
230 V/DC

Do pobrania

Karta katalogowa

Karta katalogowa 1462373 Ziehl MU2000K T236056 Przetwonik

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1462373 Ziehl MU2000K T236056 Przetwonik

Opis

Przetwornik MU2000K środek jako sygnały wejściowe może obsłużyć napięcia DC i AC do 600 V i prądy AC i DC w przedziale 0 ... 1/5 A. Dostępne są zaprogramowane zakresy pomiarowe. Inne zakresy pomiarowe mogą być łatwo wyskalowane.
Wyjścia 0 / 2-10 V, 0 / 4-20 mA są elektrycznie odizolowane od wejścia pomiarowego i napięcia sterującego. Dzięki zastosowaniu uniwersalnego zasilacza AC / DC 24-240 V, przetwornik może być podłączony do wszystkich typowych napięć.
Przetwornik MU2000K jest wspaniałym przykładem do pomiaru napięcia i prądu ładowania akumulatorów. Za pomocą przetwornika sygnałów AC można wykryć rodzaj napięć i prądów w układach zasilania.

Uwagi

Punkt zerowy i Fullrange dla kolejnych zakresów pomiarowych można dowolnie skalować.
