Złącze BNC Telegärtner 100023318 100023318 złącze męskie kątowe 50 Ω 1 szt.

Metalowy wtyk BNC z żłobkowaną powierzchnią uchwytu, przeznaczony do stosowania w kablach koncentrycznych w zastosowaniach wideo i telekomunikacyjnych.

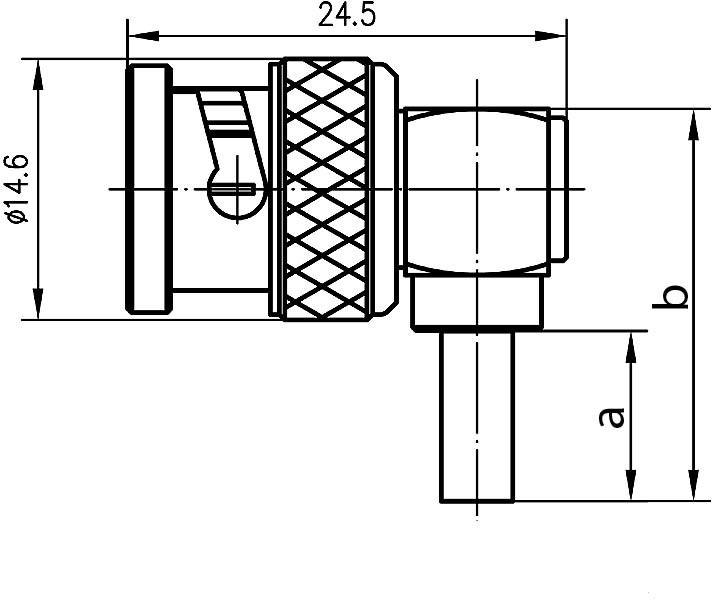

Rysunek techniczny złączki kątowej z wymiarami: długość całkowita 24,5 mm, średnica 14,6 mm, wysokość a, szerokość b.
1/2
Grupa kabla
H155
Rodzaj produktu
Złącze BNC
Rodzaj złącza
złącze męskie kątowe
Impedancja
50 Ω
Połączenie komponentów
zaciskane
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Niedostępne
Suma (41,29 zł / Sztuka)
41,29 zł
33,57 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 19,99 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

połączenie wtykowe BNC

  • Oznaczenie złącza jest określone przez kształt przewodu wewnętrznego.

Dodatkowe informacje:

Przewodnik po

Dane techniczne

Grupa kabla

H155

Rodzaj produktu

Złącze BNC

Rodzaj złącza

złącze męskie kątowe

Impedancja

50 Ω

Połączenie komponentów

zaciskane

Zawartość

1 szt.

Średnica kabla

5.90 mm

Numer katalogowy producenta

100023318

Rezystancja izolacji

≥ 5 GΩ

Materiał izolacyjny

PTFE

Materiał styku

mosiądz

Zgodne z RoHS

Tak

Zakres temperatury

-40 do +155 °C

Model katalogowy producenta

100023318

Rodzaj mocowania

bagnetowe

Do pobrania

Karta katalogowa

Karta katalogowa 1090885 Złącze BNC Telegärtner 100023318 100023318 złącze męskie kątowe 50 Ω 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1090885 Złącze BNC Telegärtner 100023318 100023318 złącze męskie kątowe 50 Ω 1 szt.

Opis

Telegärtner J01000A0054 | Seria obejmuje najczęściej używane koncentryczne złącza BNC do połączeń wtykowych, o częstotliwości do 4 GHz. Posiadają złącze bagnetowe i występują w dwóch wersjach impedancja falowej: 50 Ω i 75 Ω. Złącze wtykowe pasują do elastycznego, półelastycznego i półsztywnego kabla. Złącza wtykowe BNC do PCB są dostępne w wersji wlutowania lub do wciśnięcia. Kable są, w zależności od wersji, do zaciskania, lub do przylutowania. Złącza wtykowe z serii BNC są przeznaczone do transmisji sygnałów audio, danych i wideo.
