Złącze BNC Telegärtner 100023314 100023314 złącze męskie proste 50 Ω 1 szt. | Conrad Electronic | Conrad PL

Metalowy złącz wtykowy z cylindryczną obudową i powierzchnią żebrowaną. Osobna metalowa tuleja spoczywa obok.

Metalowy złącz wtykowy z cylindryczną obudową i powierzchnią żebrowaną. Osobna metalowa tuleja spoczywa obok.

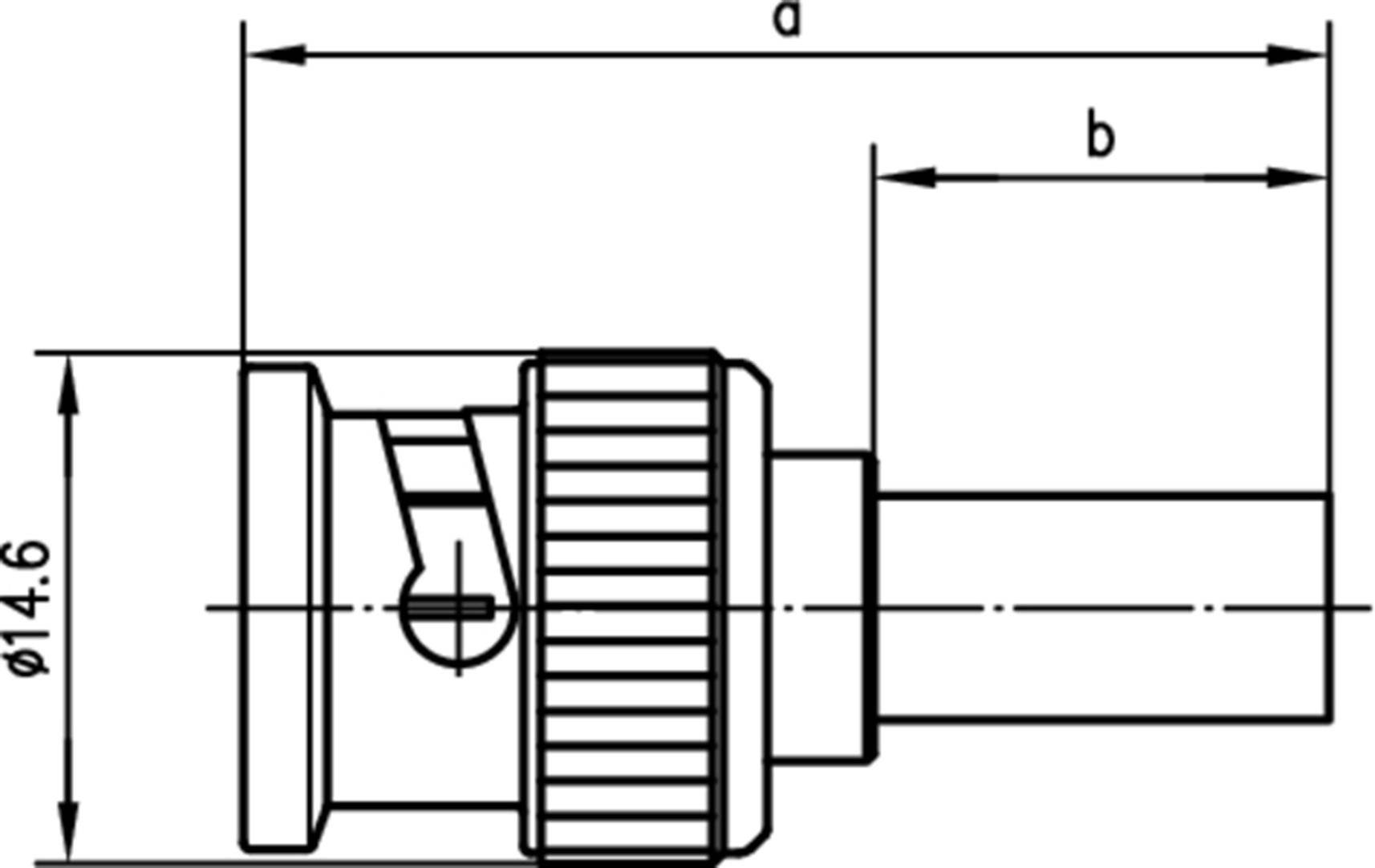

Schemat wtyczki technicznej z oznaczeniami; pokazuje średnicę 'ø14,6' oraz długości 'a' i 'b'.

1/2

Zdjęcie poglądowe

Grupa kabla

G 022 32

K 02252 D

Rodzaj produktu

Złącze BNC

Rodzaj złącza

złącze męskie proste

Impedancja

50 Ω

Połączenie komponentów

zaciskane

Karta katalogowa (PDF)

Telegärtner

Dostawa w pon. 19.10

Liczba

Sztuki

Suma (37,49 zł / Sztuka)

37,49 zł

30,48 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

połączenie wtykowe BNC

Oznaczenie złącza jest określone przez kształt przewodu wewnętrznego.

Dodatkowe informacje:

Przewodnik po

Kable konfekcjonowane

Dane techniczne

Grupa kabla: G 022 32
K 02252 D

Rodzaj produktu: Złącze BNC

Rodzaj złącza: złącze męskie proste

Impedancja: 50 Ω

Połączenie komponentów: zaciskane

Zawartość: 1 szt.

Średnica kabla: 3 mm

Maksymalna częstotliwość: 4 GHz

Materiał obudowy: mosiądz niklowany

Numer katalogowy producenta: 100023314

Materiał izolacyjny: PTFE

Materiał styku: mosiądz złocony

Zgodne z RoHS: Tak

Zakres temperatury: -40 do +155 °C

Model katalogowy producenta: 100023314

Rodzaj mocowania: bagnetowe

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Grupa kabla

Połączenie komponentów

Impedancja

Rodzaj złącza

Średnica kabla

Złącze BNC Telegärtner 100023314 100023314 złącze męskie proste 50 Ω 1 szt.

Złącze BNC Telegärtner 100023314 100023314 złącze męskie proste 50 Ω 1 szt.

Numer produktu1366772

Dostawa w pon. 19.10

Conrad Electronic

Ten produkt

G 022 32

zaciskane

50 Ω

złącze męskie proste

3 mm

Sztuki

Min.: 1

Vielfache: 1

37,49 zł^*

Złącze BNC Telegärtner 100023301 100023301 złącze męskie kątowe 50 Ω 1 szt.

Złącze BNC Telegärtner 100023301 100023301 złącze męskie kątowe 50 Ω 1 szt.

Numer produktu1366643

Szybka dostawa w wt. 13.10

4 sztukaConrad Electronic

RG 316/U

śrubowe

50 Ω

złącze męskie kątowe

2.70 mm

Sztuki

Min.: 1

Vielfache: 1

87,49 zł^*

Złącze BNC Telegärtner 100023303 100023303 złącze męskie proste 50 Ω 1 szt.

Złącze BNC Telegärtner 100023303 100023303 złącze męskie proste 50 Ω 1 szt.

Numer produktu1366268

Szybka dostawa w wt. 13.10

69 sztukaConrad Electronic

RG 142 B/U

zaciskane

50 Ω

złącze męskie proste

5 mm

Sztuki

Min.: 1

Vielfache: 1

27,49 zł^*

Złącze BNC Telegärtner 100023304 100023304 złącze męskie kątowe 50 Ω 1 szt.

Złącze BNC Telegärtner 100023304 100023304 złącze męskie kątowe 50 Ω 1 szt.

Numer produktu1090886

Szybka dostawa w wt. 13.10

99 sztukaConrad Electronic

RG 316/U

zaciskane

50 Ω

złącze męskie kątowe

2.60 mm

Sztuki

Min.: 1

Vielfache: 1

50,99 zł^*

Złącze BNC Telegärtner 100023305 100023305 złącze męskie proste 50 Ω 1 szt.

Złącze BNC Telegärtner 100023305 100023305 złącze męskie proste 50 Ω 1 szt.

Numer produktu1090850

Szybka dostawa w wt. 13.10

27 sztukaConrad Electronic

RG 58

zaciskane

50 Ω

złącze męskie proste

4.95 mm

Sztuki

Min.: 1

Vielfache: 1

30,49 zł^*

Złącze BNC Telegärtner 100023312 100023312 złącze męskie proste 50 Ω 1 szt.

Złącze BNC Telegärtner 100023312 100023312 złącze męskie proste 50 Ω 1 szt.

Numer produktu1090849

Szybka dostawa w wt. 13.10

24 sztukaConrad Electronic

RG 316

zaciskane

50 Ω

złącze męskie proste

2.60 mm

Sztuki

Min.: 1

Vielfache: 1

16,89 zł^*

Złącze BNC Telegärtner 100023316 100023316 złącze męskie proste 50 Ω 1 szt.

Złącze BNC Telegärtner 100023316 100023316 złącze męskie proste 50 Ω 1 szt.

Numer produktu1090844

Szybka dostawa w wt. 13.10

43 sztukaConrad Electronic

H155

zaciskane

50 Ω

złącze męskie proste

5.90 mm

Sztuki

Min.: 1

Vielfache: 1

20,59 zł^*

Złącze BNC Telegärtner 100023319 100023319 złącze męskie proste 50 Ω 1 szt.

Złącze BNC Telegärtner 100023319 100023319 złącze męskie proste 50 Ω 1 szt.

Numer produktu1090847

Dostępne wkrótce

Conrad Electronic

RG 213

zaciskane

50 Ω

złącze męskie proste

10.30 mm

Sztuki

Min.: 1

Vielfache: 1

58,49 zł^*

Złącze BNC Telegärtner 100023320 100023320 złącze męskie proste 50 Ω 1 szt.

Złącze BNC Telegärtner 100023320 100023320 złącze męskie proste 50 Ω 1 szt.

Numer produktu1366785

Szybka dostawa w wt. 13.10

51 sztukaConrad Electronic

RG 214/U

zaciskane

50 Ω

złącze męskie proste

10.80 mm

Sztuki

Min.: 1

Vielfache: 1

64,49 zł^*

Złącze BNC Telegärtner 100023321 100023321 złącze męskie proste 50 Ω 1 szt.

Złącze BNC Telegärtner 100023321 100023321 złącze męskie proste 50 Ω 1 szt.

Numer produktu1090845

Szybka dostawa w wt. 13.10

58 sztukaConrad Electronic

LMR 400

zaciskane

50 Ω

złącze męskie proste

10.30 mm

Sztuki

Min.: 1

Vielfache: 1

64,49 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1366772 Złącze BNC Telegärtner 100023314 100023314 złącze męskie proste 50 Ω 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1366772 Złącze BNC Telegärtner 100023314 100023314 złącze męskie proste 50 Ω 1 szt.

Opis

Telegärtner J01000A0043 | Seria obejmuje najczęściej używane koncentryczne złącza BNC do połączeń wtykowych, o częstotliwości do 4 GHz. Posiadają złącze bagnetowe i występują w dwóch wersjach impedancja falowej: 50 Ω i 75 Ω. Złącze wtykowe pasują do elastycznego, półelastycznego i półsztywnego kabla. Złącza wtykowe BNC do PCB są dostępne w wersji wlutowania lub do wciśnięcia. Kable są, w zależności od wersji, do zaciskania, lub do przylutowania. Złącza wtykowe z serii BNC są przeznaczone do transmisji sygnałów audio, danych i wideo.

Opis

Telegärtner J01000A0043 | Seria obejmuje najczęściej używane koncentryczne złącza BNC do połączeń wtykowych, o częstotliwości do 4 GHz. Posiadają złącze bagnetowe i występują w dwóch wersjach impedancja falowej: 50 Ω i 75 Ω. Złącze wtykowe pasują do elastycznego, półelastycznego i półsztywnego kabla. Złącza wtykowe BNC do PCB są dostępne w wersji wlutowania lub do wciśnięcia. Kable są, w zależności od wersji, do zaciskania, lub do przylutowania. Złącza wtykowe z serii BNC są przeznaczone do transmisji sygnałów audio, danych i wideo.
